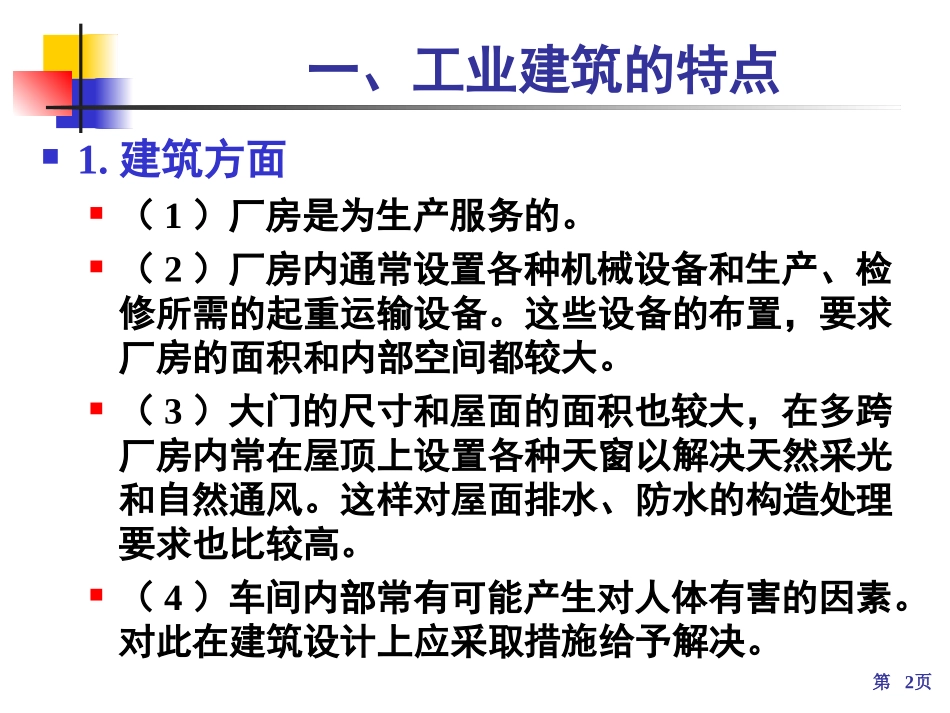

第13章工业建筑第一节概述第2页一、工业建筑的特点1.建筑方面（1）厂房是为生产服务的。（2）厂房内通常设置各种机械设备和生产、检修所需的起重运输设备。这些设备的布置，要求厂房的面积和内部空间都较大。（3）大门的尺寸和屋面的面积也较大，在多跨厂房内常在屋顶上设置各种天窗以解决天然采光和自然通风。这样对屋面排水、防水的构造处理要求也比较高。（4）车间内部常有可能产生对人体有害的因素。对此在建筑设计上应采取措施给予解决。第3页2.结构方面（1）厂房结构承受的荷载较大。（2）厂房结构常受动力荷载的影响。（3）厂房的基础受力大。（4）厂房大多采用排架或框架的结构型式，因此外墙仅起围护的作用。（5）生产过程中产生的有害因素，对工程结构也极为不利。（6）车间内需设置各种工程技术管网，有的可敷设在地下管沟中。但也有的需要架空敷设，这样就要求在结构构件的相应位置安装许多固定设施。第4页3.施工方面（l）当前单层工业厂房大多是采用预制构件装配而成。因此预制和吊装的工程量大，有时往往需要用吨位大的起重机械来进行吊装。（2）厂房中独立基础多。有的设备基础也埋置较深，精度要求高，基础的土方开挖量大，如遇有地下水；还须采取排水、防水等措施。（3）由于厂房高大，因而各构件对施工安装技术条件的要求比较高。（4）各种设备，工业管线等安装工程复杂，常需要进行多工种协同作业。第5页二、工业建筑分类1.按厂房用途分（1）主要生产车间：是指各类工厂的主要产品从原料至成品加工装配过程中的各个车间。常布置有较多较大的生产设备和起重运输设备，建筑面积较大，职工人数较多。（2）辅助生产车间：是为主要生产车间服务的。例如机械制造厂中的机械修理、电机修理、工具、模型等车间。（3）动力设施：是为全厂提供能源的场所。如发电站、锅炉房、变电所、煤气发生站、氧气站、乙炔站等。（4）储藏设施：即储存各种材料、原料、半成品和成品的各种仓库。（5）运输设施：如各种车库、厂区铁路与道路、栈桥等。（6）给排水设施：如水泵房、水塔、冷却塔等。（7）行政管理与生活辅助建筑：如办公楼、中心实验室、食堂、浴室、医务室等。第6页2.按厂房内部生产状况分（1）冷加工车间：主要是指在常温情况下进行冷加工件生产的车间，如机械加工及装配车间等。（2）热加工车间：主要指在高温或熔化状态下进行生产，并在生产过程中会散发出大量的余热、烟尘、或有害气体等的车间，如炼钢、轧钢、铸工、锻工等车间。（3）恒温恒湿车间：主要是指为了保证产品的质量必须在恒定的空气温度和湿度条件下进行生产的厂房，如棉纺织厂、精密仪表厂等。（4）洁净车间：主要是指在无尘、无菌的超净条件下进行生产的车间，如集成电路车间、制药厂等。（5）有侵蚀性介质作用的车间：这类车间在生产中会受到酸、碱、盐等侵蚀性介质的作用，因此在建筑材料选择及构造处理上应有可靠的防腐蚀措施。第7页3.按厂房层数分（1）单层厂房：多用于机械制造、冶金等工业部门。这类厂房便于水平方向组织生产工艺流程，尤其对运输量大，设备、加工件及产品笨重，原料、燃料、半成品及成品所需堆放的面积大的车间，则更有较大的适应性，同时也便于工艺改革。但它占地面积大，围护结构面积多，道路和技术管网较长。单跨厂房多跨厂房单层厂房第8页（2）多层厂房：多用于食品、电子、精密仪器、纺织、服装等轻工业部门，其设备和产品轮廓小、重量轻，并适合在垂直方向上布置工艺流程。多层厂房占地面积小，管道集中，厂房宽度都不很大，因此这类建筑的天然采光、自然通风和屋面排水都易于解决，保温隔热措施也较经济。平屋顶坡屋顶第9页（3）层次混合的厂房：即在同一厂房内既有单层又有多层。热电厂化工车间汽机间；2--除氧间；3--锅炉间；4--煤斗间混合层次厂房第10页三、单层厂房的结构体系及构件组成厂房的结构是厂房的骨架，是厂房建筑的重要组成部分。结构选型是否恰当，将影响厂房的坚固适用、建设速度和基建投资，同时对建筑设计和确定构造方法有着密切的关系。为了做好结构选型，还必须了解整个厂...
