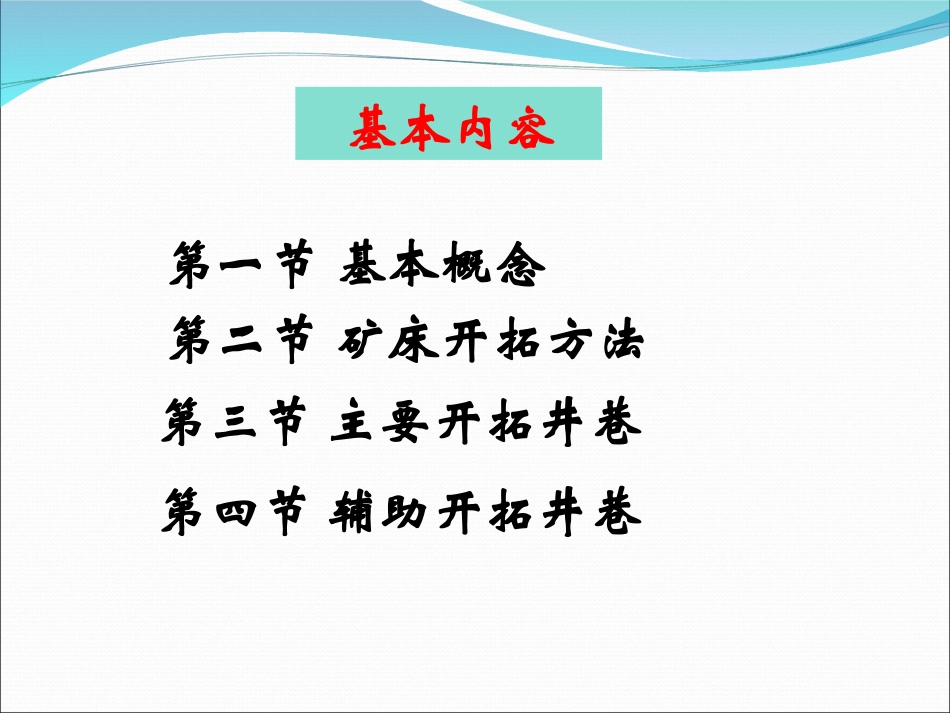

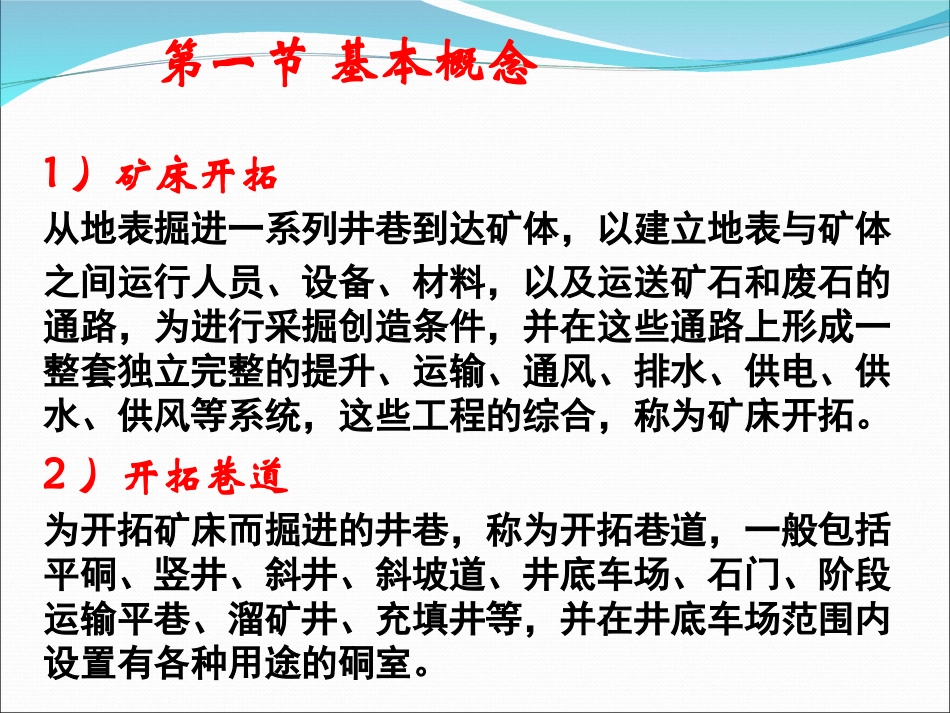

第4章：矿床开拓第一节基本概念第二节矿床开拓方法第三节主要开拓井巷基本内容第四节辅助开拓井巷第一节基本概念1）矿床开拓从地表掘进一系列井巷到达矿体，以建立地表与矿体之间运行人员、设备、材料，以及运送矿石和废石的通路，为进行采掘创造条件，并在这些通路上形成一整套独立完整的提升、运输、通风、排水、供电、供水、供风等系统，这些工程的综合，称为矿床开拓。2）开拓巷道为开拓矿床而掘进的井巷，称为开拓巷道，一般包括平硐、竖井、斜井、斜坡道、井底车场、石门、阶段运输平巷、溜矿井、充填井等，并在井底车场范围内设置有各种用途的硐室。图10-1开拓巷道名称示意图1-风井;2-矿体;3-选矿厂;4-箕斗提升井;5-主溜井;6-斜坡道;7-溜井;8-充填井;9-阶段运输巷道;10-副井;11-大断层;12-主平硐;13-盲竖井;14-溜井;15-露天采矿场;16-盲斜井;17-石门第一节基本概念3）平硐：又称平窿，它是具有一端通达地表出口的水平巷道，铺设有运输线路，有3-7‰的坡度，以利列车和水流运行。4）竖井指其轴向与水平面相垂直的，供提升矿石、废石、人员、设备、材料用的主要巷道；按其提升容器类型分罐笼井、箕斗井和混合井；按其地表有无出口分明竖井和盲竖井。第十章基本概念5）斜井：指其轴向与水平面成一定倾角的主要巷道，其功能与竖井相同；斜井内铺设有运输线路，根据提升容器的类型分串车斜井和箕斗斜井；根据地表有无出口分明斜井和盲斜井。6）斜坡道是具有直通地表出口的倾斜巷道；斜坡道主要供运行无轨设备及安装胶带运输机使用，不铺设轨道，坡度小，方向变换灵活。第一节基本概念7）井底车场：它是井筒与阶段运输巷道连接处各种运输线路和硐室的总称，是连接井下运输和井筒提升的枢纽；在井底车场范围内除一般铺设有储车线、行车线、调车线之外，还设置水泵房、变电所、调度室、修理库等。8）石门和阶段运输平巷又统称阶段运输巷道，它们开在阶段水平内；由井底车场通到矿体的一段，掘在岩内中，称为石门；接着石门沿走向通到矿体两端井田边界，称为阶段运输平巷；垂直走向掘进时，称为阶段运输横巷；这些巷道主要是供运输及通风用。第一节基本概念9）溜矿井：是专用于溜放矿石的井筒，常常垂直或急倾斜布置。10）充填井是专用于下放充填料的井筒，也往往垂直或急倾斜布置。这些井巷中，凡属于用来运输、提升矿石，不管有无地表出口，如主平硐、提升井筒、主斜坡道、盲竖井、盲斜井等，均称为主要开拓巷道；而其它开拓巷道，如通风井、溜矿井、充填井、井底车场、阶段运输巷道等，在开采矿床时只起辅助开拓作用，则称为辅助开拓巷道。第十章基本概念11）开拓系统：为开拓矿床，而在一定空间内所布置的主要开拓巷道和辅助开拓巷道体系，称为矿床的开拓系统（图10-2竖井开拓系统）。一个独立、完整的开拓系统应能在井田范围内实现运输、提升、通风、排水、供电、供风、供水及行人等全部目的，并至少有两个独立的通地表的安全出口。图10-2竖井开拓系统立体图第二节矿床开拓方法2.1开拓方法分类根据开拓系统中所用的主要开拓巷道数目，地下矿床开拓方法可以概括为两大类：即单一开拓法和联合开拓法(见下表)；凡用一种主要开拓巷道开拓整个井田，称为单一开拓法；如果用两种或两种以上的主要开拓巷道开拓井田，包括矿床上部用一种主要开拓巷道、下部用另一种主要开拓巷道，则称为联合开拓法。第二节矿床开拓方法2.2平硐开拓技术1）垂直矿体走向下盘平硐开拓法当矿脉和山坡的倾斜方向相反时，则由下盘掘进平硐穿过矿脉开拓矿床，这种开拓方法叫做下盘平硐开拓法（图11-3）。图11-3下盘平硐开拓法1—主平硐；2—主溜井；3—辅助竖井；4—入风井；5—矿脉第二节矿床开拓方法2.2平硐开拓技术2）垂直矿体走向上盘平硐开拓法当矿脉与山坡的倾斜方向相同时，则由上盘掘进平硐穿过矿脉开拓矿床，这种开拓法叫做上盘平硐开拓法（图11-4）。采用下盘平硐开拓法和上盘平硐开拓法时，平硐穿过矿脉，可对矿脉进行补充勘探；我国各中小型脉状矿床，广泛采用这种开拓方法。图11-4上盘平硐开拓法1—阶段平硐；2—溜井；3—主平硐；4—辅助盲竖井第二节矿床开拓方法2.2平硐开拓技术3）沿矿体走向平...
