电机选型(以SEW为例)VIP免费

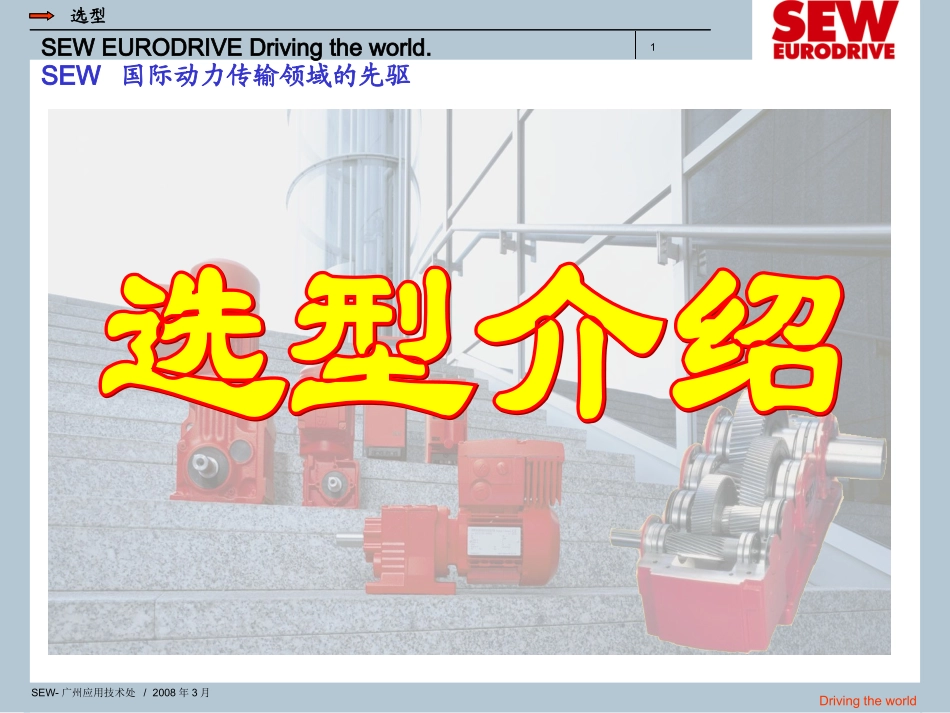

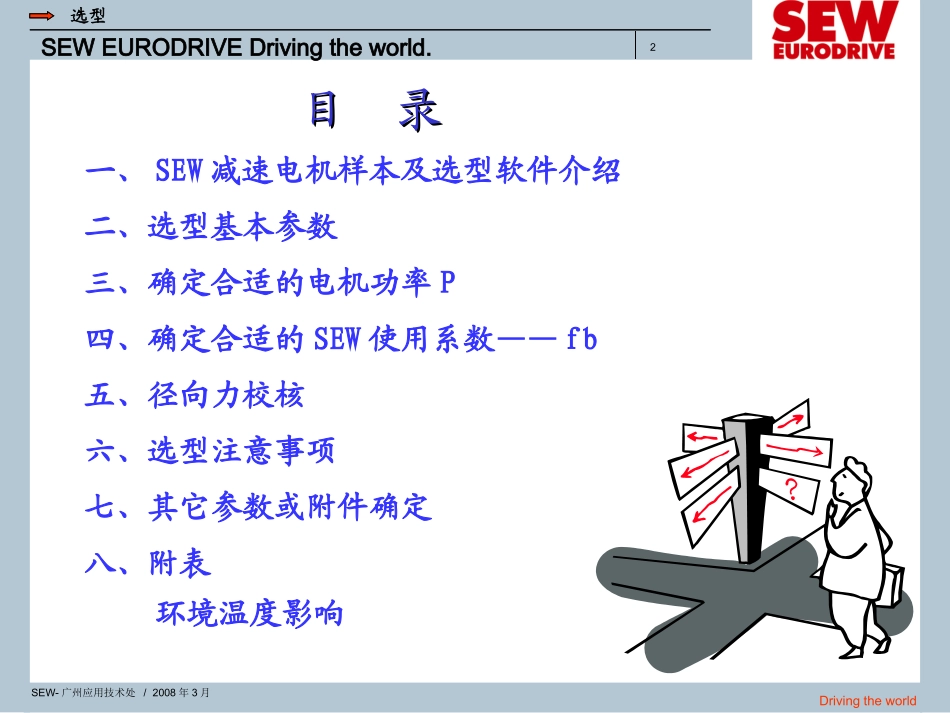

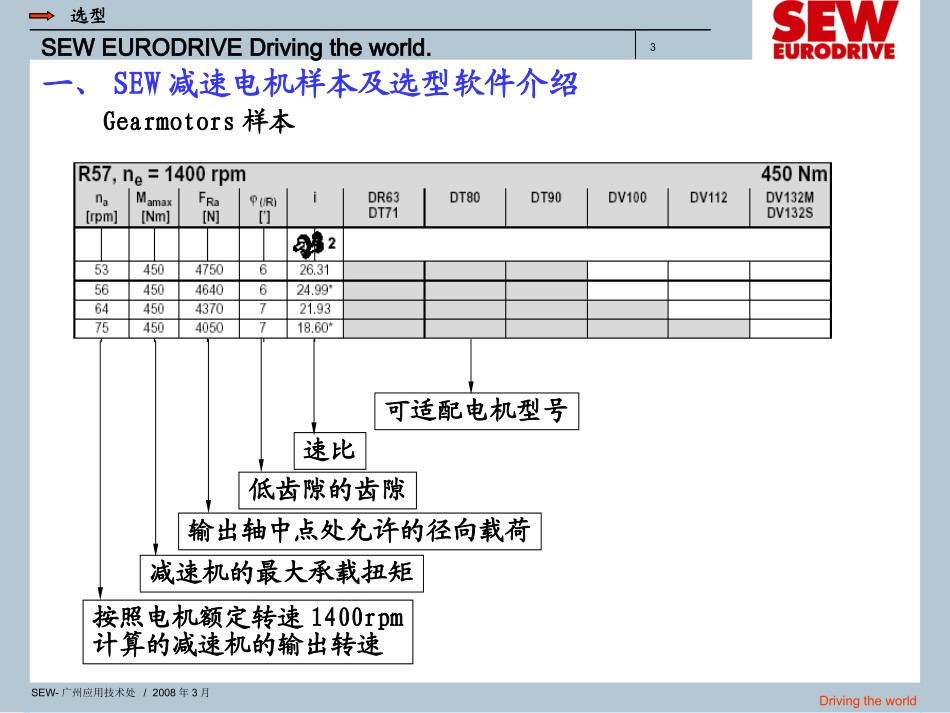

SEWEURODRIVEDrivingtheworld.1选型DrivingtheworldSEW-广州应用技术处/2008年3月SEW国际动力传输领域的先驱SEWEURODRIVEDrivingtheworld.2选型DrivingtheworldSEW-广州应用技术处/2008年3月一、SEW减速电机样本及选型软件介绍三、确定合适的电机功率P五、径向力校核目录目录四、确定合适的SEW使用系数——fb二、选型基本参数七、其它参数或附件确定八、附表环境温度影响六、选型注意事项SEWEURODRIVEDrivingtheworld.3选型DrivingtheworldSEW-广州应用技术处/2008年3月一、SEW减速电机样本及选型软件介绍按照电机额定转速1400rpm计算的减速机的输出转速Gearmotors样本可适配电机型号速比输出轴中点处允许的径向载荷低齿隙的齿隙减速机的最大承载扭矩SEWEURODRIVEDrivingtheworld.4选型DrivingtheworldSEW-广州应用技术处/2008年3月选型软件一、SEW减速电机样本及选型软件介绍简单选型：根据客户提供的功率、速比选择合适的减速电机，即选择合适的fb。速比电机额定功率输出转速额定输出扭矩输出轴中点处允许的径向载荷SEW系数减速机型号电机型号重量尺寸图页数SEWEURODRIVEDrivingtheworld.5选型DrivingtheworldSEW-广州应用技术处/2008年3月二、选型基本参数简单选型需提供以下参数：1、应用行业以及具体设备工况，例如：环境温度等；2、驱动方案：直接启动/变频控制;3、电机功率或负载扭矩与速度（传动比、输出转速、外部传动比等）4、电机参数：普通变频/双速/伺服/直流等,级数，绝缘等级，防护等级等；5、确定减速机的系列：R/S/K/F；安装方式：实心轴/空心轴/法兰/地脚等；6、若实心轴安装，是否存在径向力与轴向力，外部传动结构等；7、其它附件：制动器，逆止器，编码器；8、安装位置M1/M2/M3/M4/M5/M6，出轴方向A/B/A+B,接线盒角度0º/90º/180º/270º，出线嘴位置X/1/2/3等；9、是否出轴有非标要求；10、对照选型时原减速机厂商、型号，原设计图纸等；原减速机型号是初步设计还是已经使用，使用情况等；11、各行业要求；1、应用行业以及具体设备工况，例如：环境温度等；2、驱动方案：直接启动/变频控制;3、电机功率或负载扭矩与速度（传动比、输出转速、外部传动比等）4、电机参数：普通变频/双速/伺服/直流等,级数，绝缘等级，防护等级等；5、确定减速机的系列：R/S/K/F；安装方式：实心轴/空心轴/法兰/地脚等；6、若实心轴安装，是否存在径向力与轴向力，外部传动结构等；7、其它附件：制动器，逆止器，编码器；8、安装位置M1/M2/M3/M4/M5/M6，出轴方向A/B/A+B,接线盒角度0º/90º/180º/270º，出线嘴位置X/1/2/3等；9、是否出轴有非标要求；10、对照选型时原减速机厂商、型号，原设计图纸等；原减速机型号是初步设计还是已经使用，使用情况等；11、各行业要求；SEWEURODRIVEDrivingtheworld.6选型DrivingtheworldSEW-广州应用技术处/2008年3月按实际扭矩选型计算出实际所需的扭矩、减速机输出转速确定合适的使用系数利用样本或软件选择减速机(根据使用系数)校核径向力附件选取安装位置详细完整的整机描述SEWEURODRIVEDrivingtheworld.7选型DrivingtheworldSEW-广州应用技术处/2008年3月■电机功率的计算1)静功率计算：线性运动：旋转运动：2)动态功率：旋转运动：线性运动：惯性力F=ma；质量m－Kg；起动加速度a－m/s2P＝F×V1000ηP＝M×n9550ηP＝JT×nT291200×tA×η｝P－Kw，计算静功率F－N，运行阻力V－m／s，运行速度｝P－Kw，计算静功率M－N·m，扭矩n－rpm，转速｝P－Kw，计算动功率JT－Kg·m2，转动惯量nT－rpm，转动速度tA－s，起动时间三、确定合适的电机功率PSEWEURODRIVEDrivingtheworld.8选型DrivingtheworldSEW-广州应用技术处/2008年3月■影响电机功率的因素：电机的工作制，S1,S2,S3,S4,…对功率的影响。工作制功率增长系数S2持续时间60分钟30分钟10分钟1.11.21.4S3负载持续率60%40%25%15%1.11.151.31.4S4~S10三、确定合适的电机功率PSEWEURODRIVEDrivingtheworld.9选型DrivingtheworldSEW-广州应用技术处/2008年3月环境温度，＞40°C海拨高度，＞1000米电机须降功率使用温度高度工作场所电压下的影响；变频调速的...
