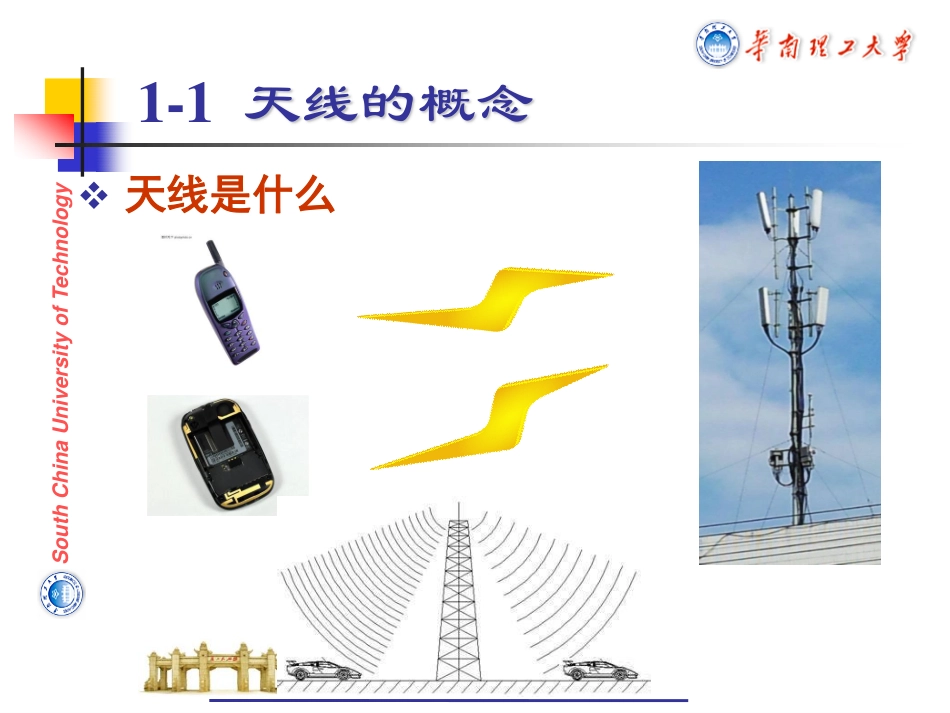

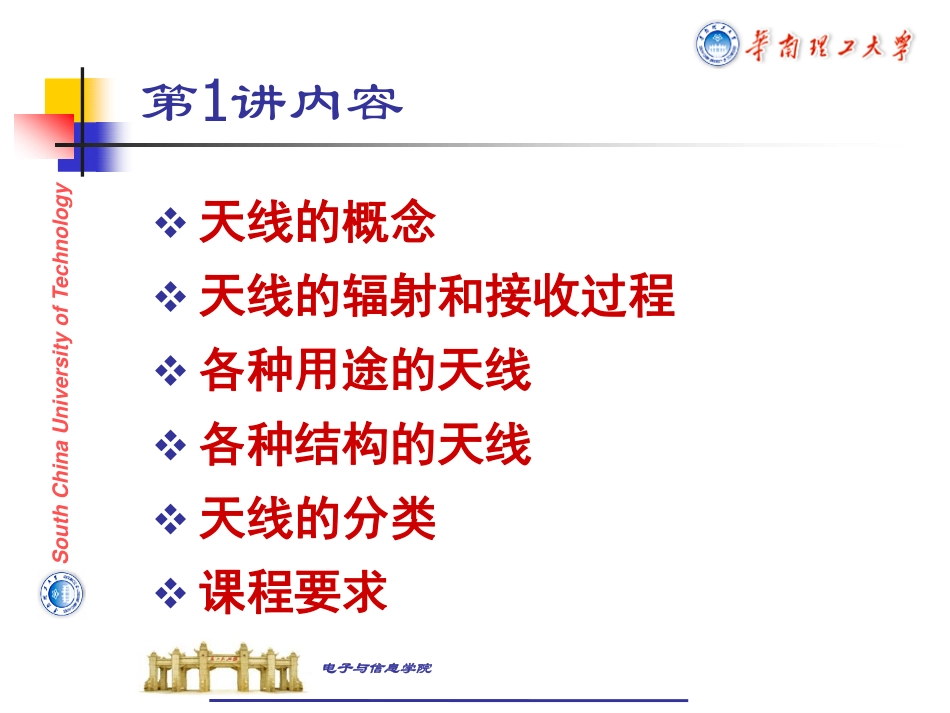

电子与信息学院天线技术AntennaTechnology第1讲引论谢泽明华南理工大学电子与信息学院eezmxie@scut.edu.cn电子与信息学院SouthChinaUniversityofTechnology天线的概念天线的辐射和接收过程各种用途的天线各种结构的天线天线的分类课程要求第1讲内容电子与信息学院SouthChinaUniversityofTechnology天线是什么1-1天线的概念移动通信天线电子与信息学院SouthChinaUniversityofTechnology伪装的基站天线电子与信息学院SouthChinaUniversityofTechnology广播天线电子与信息学院SouthChinaUniversityofTechnologywifi天线RFID天线雷达天线电子与信息学院SouthChinaUniversityofTechnology系统中的天线电子与信息学院SouthChinaUniversityofTechnology天线的作用发射天线：把导行电磁波（高频电流）转化为在预定方向辐射的空间电磁波接收天线：把空间的特定电磁波转化为导行电磁波（高频电流）发射和接收也可在同一个天线实现。基站用双工器来实现同一天线的发射和接收。手机用开关来实现同一天线的发射和接收。电子与信息学院SouthChinaUniversityofTechnology天线是辐射或接收电磁波的装置天线=antenna触须天线=aerial空中的线电子与信息学院SouthChinaUniversityofTechnology天线的地位空间与收发机间的媒介空间电磁波与导行电磁波（高频电流）的转换器电磁波的出口和入口无线系统的眼睛和耳朵电子与信息学院SouthChinaUniversityofTechnology天线的诞生麦克斯韦（Maxwell）1864年提出了著名电磁场方程组，预示了电磁波的存在。1865年,赫兹（Hertz）采用电火花间隙发射机和环形天线，验证了电磁波的存在。电子与信息学院SouthChinaUniversityofTechnology1865年,赫兹（Hertz）采用电火花间隙发射机和环形天线，验证了电磁波的存在。电子与信息学院SouthChinaUniversityofTechnology1895年，马可尼（G.Marconi）成功地进行了2.5公里的电报传送实验。1896年，波波夫（A.Popov）进行了约250米的类似试验。1901年，跨越大西洋3200公里的试验成功，开始了电磁波信息传输的时代，也使天线走向商用。电子与信息学院SouthChinaUniversityofTechnology课程目标了解各种天线的结构-结构、主要特性明白各种天线的工作机理-如何工作计算天线-借助软件，计算天线的性能设计天线-根据要求，完成典型天线设计通过本课程的学习，拓宽眼界、提升思维能力知识是死的，思想是活的，重要的是通过学习的过程使自己的思维方式有一个跳跃。知识不是力量，在汲取知识的过程中汲取的能量才是力量。电子与信息学院SouthChinaUniversityofTechnology1-2天线的辐射和接收过程发射过程：发射机在天线上产生交变的电流和电荷交变的电流和电荷产生交变电磁场交变电磁场向外传播形成辐射电磁波电子与信息学院SouthChinaUniversityofTechnology接收过程：电磁波的交变电磁场在天线上感应交变的电流和电荷交变的电流传输到天线端口形成射频信号射频信号传输到接收机接收放大电子与信息学院SouthChinaUniversityofTechnology为了有效辐射电磁波，天线一般采用开放结构电子与信息学院SouthChinaUniversityofTechnology手机天线辐射电子与信息学院SouthChinaUniversityofTechnology1-3各种用途的天线广播与电视无线通信雷达定位导航天文观测RFID电子与信息学院SouthChinaUniversityofTechnology广播电视电子与信息学院SouthChinaUniversityofTechnology广播电视电子与信息学院SouthChinaUniversityofTechnology无线通信系统点对点通讯移动通信卫星通讯电子与信息学院SouthChinaUniversityofTechnology微波接力通信电子与信息学院SouthChinaUniversityofTechnology移动通信基站天线电子与信息学院SouthChinaUniversityofTechnology一般每一个基站都有三个扇区，每一个扇区覆盖范围为120度，这样三个扇区能对四周进行360度全覆盖。电子与信息学院SouthChinaUniversityofTechnology基站天线电子与信息学院SouthChinaUniversityofTechnology电子与信息学院SouthChinaUniversityofTechnology手机天线电...
