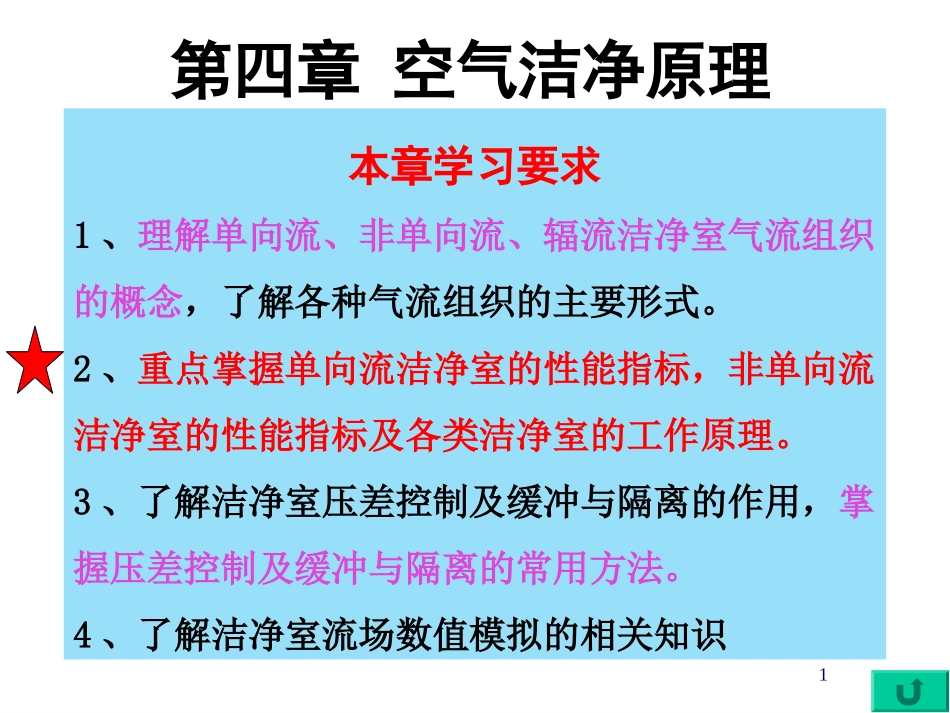

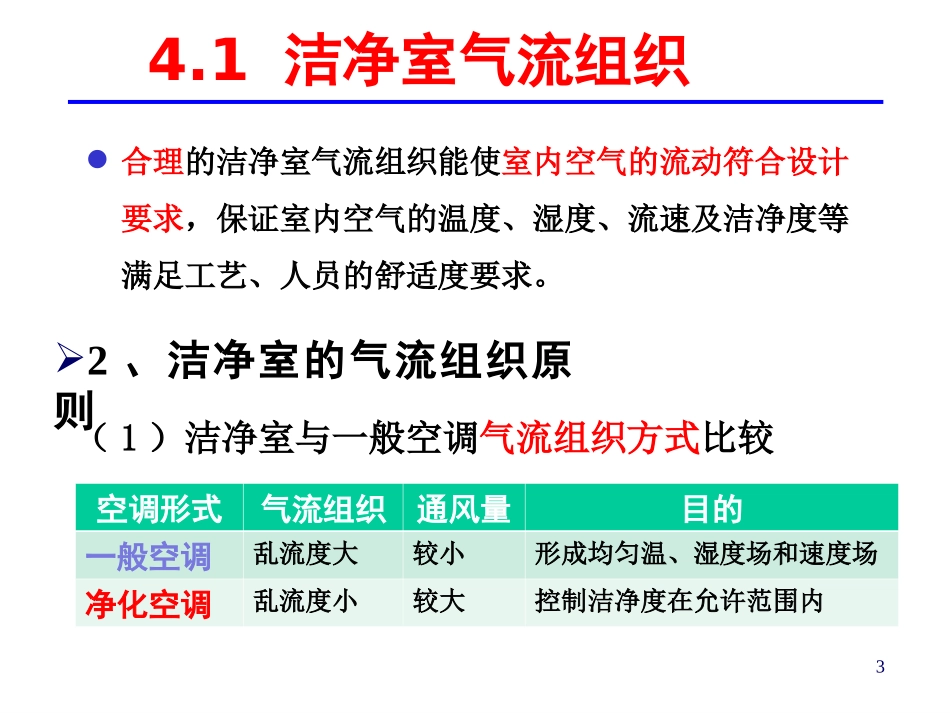

第四章空气洁净原理1本章学习要求1、理解单向流、非单向流、辐流洁净室气流组织的概念,了解各种气流组织的主要形式。2、重点掌握单向流洁净室的性能指标,非单向流洁净室的性能指标及各类洁净室的工作原理。3、了解洁净室压差控制及缓冲与隔离的作用,掌握压差控制及缓冲与隔离的常用方法。4、了解洁净室流场数值模拟的相关知识4.1洁净室气流组织单向流洁净室非单向流洁净室(乱流洁净室)辐(矢)流洁净室混合流(局部单向流)洁净室洁净室按气流组织,分为特点:流向单一、速度均匀、没有涡流的气流整个洁净室工作区(一般定义为距地0.7~1.5米的空间)的截面上通过的气流为单向流的洁净室特点:方向多变、速度不均、伴有涡流的气流特点:风口出流为辐射状不交叉的气流:……的纵断面上通过的气流为辐流:……横断面上……为非单向流:……既有非单向流,又有单向流,两者独立存在,互不干扰1、洁净室分类24.1洁净室气流组织合理的洁净室气流组织能使室内空气的流动符合设计要求,保证室内空气的温度、湿度、流速及洁净度等满足工艺、人员的舒适度要求。空调形式气流组织通风量目的一般空调乱流度大较小形成均匀温、湿度场和速度场净化空调乱流度小较大控制洁净度在允许范围内(1)洁净室与一般空调气流组织方式比较2、洁净室的气流组织原则34.1洁净室气流组织2、洁净室气流组织原则1)要求送入洁净房间的洁净气流扩散速度快、气流分布均匀,以尽快稀释室内含有污染源所散发的污染物质的空气,维持生产环境所要求的洁净度;2)使散发到洁净室的污染物质能迅速排出室外,尽量避免或减少气流涡流和死角,缩短污染物质在室内的滞留时间,降低污染物质与产品的接触机率;3)满足洁净室内温度、湿度等空调送风要求和人的舒适要求。44.2单向流洁净室气流组织•单向流洁净室简介:–(1)名字的由来:•过去称“层流洁净室或平行流洁净室”;从美国联邦标准FS-209C(1987.10)开始正式被称为单向流洁净室–(2)定义:•气流以均匀的截面速度,沿着平行流线以单一方向在全室截面上通过的洁净室。–(3)特点:•在洁净室内,从送风口到回风口,气流流经途中的断面基本上没有什么变化。全室断面上的流速比较均匀,在工作区内流线单向平行,没有涡流。54.2单向流洁净室气流组织•4.2.1单向流洁净室的基本原理和特性指标–1、单向流洁净室的基本原理:•(1)基本原理:单向流洁净室是靠送风气流“活塞”般的挤压作用(推出作用)将室内的污染空气沿整个断面排至室外,而不是靠掺混稀释作用。又称“活塞流”、“平推流”和“被挤压的弱空气射流”。送入的洁净空气——“活塞”;需洁净的房间——“气缸”6图4-1单向流气流组织示意图图4-1单向流气流组织送风静压箱作用:均压7图4-2垂直单向流洁净室示意图图4-2垂直单向流洁净室8图4-3单向流洁净室原理图图4-3单向流洁净室原理图94.2.1单向流洁净室的基本原理和特性指标•(2)保证单向流洁净室特性的重要先决条件:•高洁净度和快速自净恢复能力•先决条件:有两个•(3)实现“活塞流”的重要措施:——在顶棚或墙面满布高效过滤器由于过滤器和顶棚有边框,不可能百分之百地满布过滤器过滤器的满布情况——用“满布比”表示1)来流的洁净度;2)来流的活塞流情况10面积洁净室布置过滤器截面高效过滤器净截面积满布比•(4)满布比•1)定义式:•2)规定:•单向流洁净室的满布比一般情况下应达到80%;•《洁净厂房设计规范》(GB50073-2001)规定:垂直单向流洁净室满布比不应小于60%,水平单向流洁净室不应小于40%,否则就是局部单向流。4.2.1单向流洁净室的基本原理和特性指标11•(4)满布比•3)说明:①理想满布比为100%时(连边框都没有),过滤器后房间内含尘浓度只决定于过滤器送风浓度。②实际情况满布为一个比例时,此时就有涡流区,满布比不同的单向流洁净室,其含尘浓度是不同的。人员密度不同的单向流洁净室含尘浓度也不同,所以要适当控制单向流洁净室的人员数量。4.2.1单向流洁净室的基本原理和特性指标12面积洁净室布置过滤器截面高效过滤器净截面积满布比送风面全部截面积面积送风面上洁净气流通...
