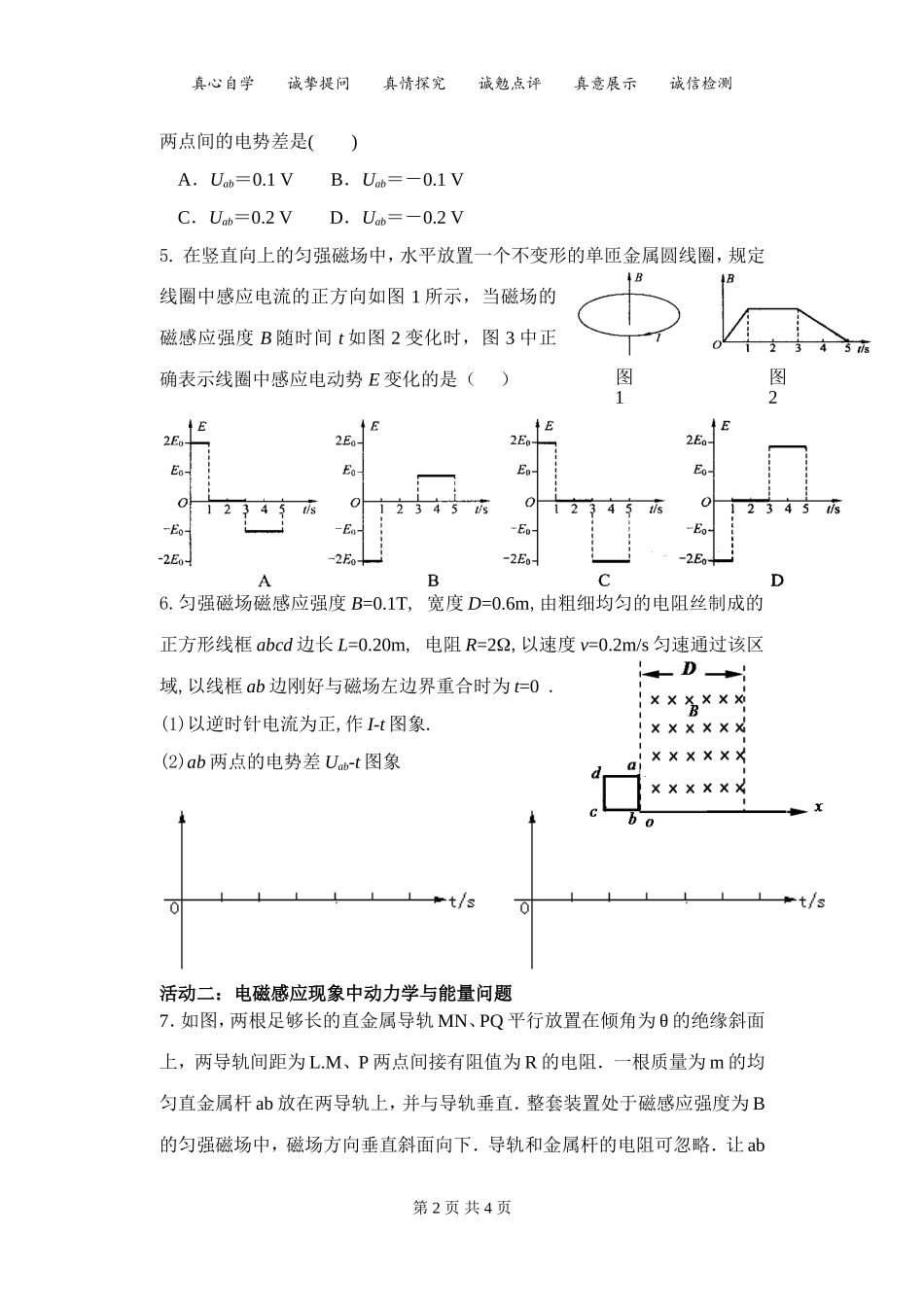

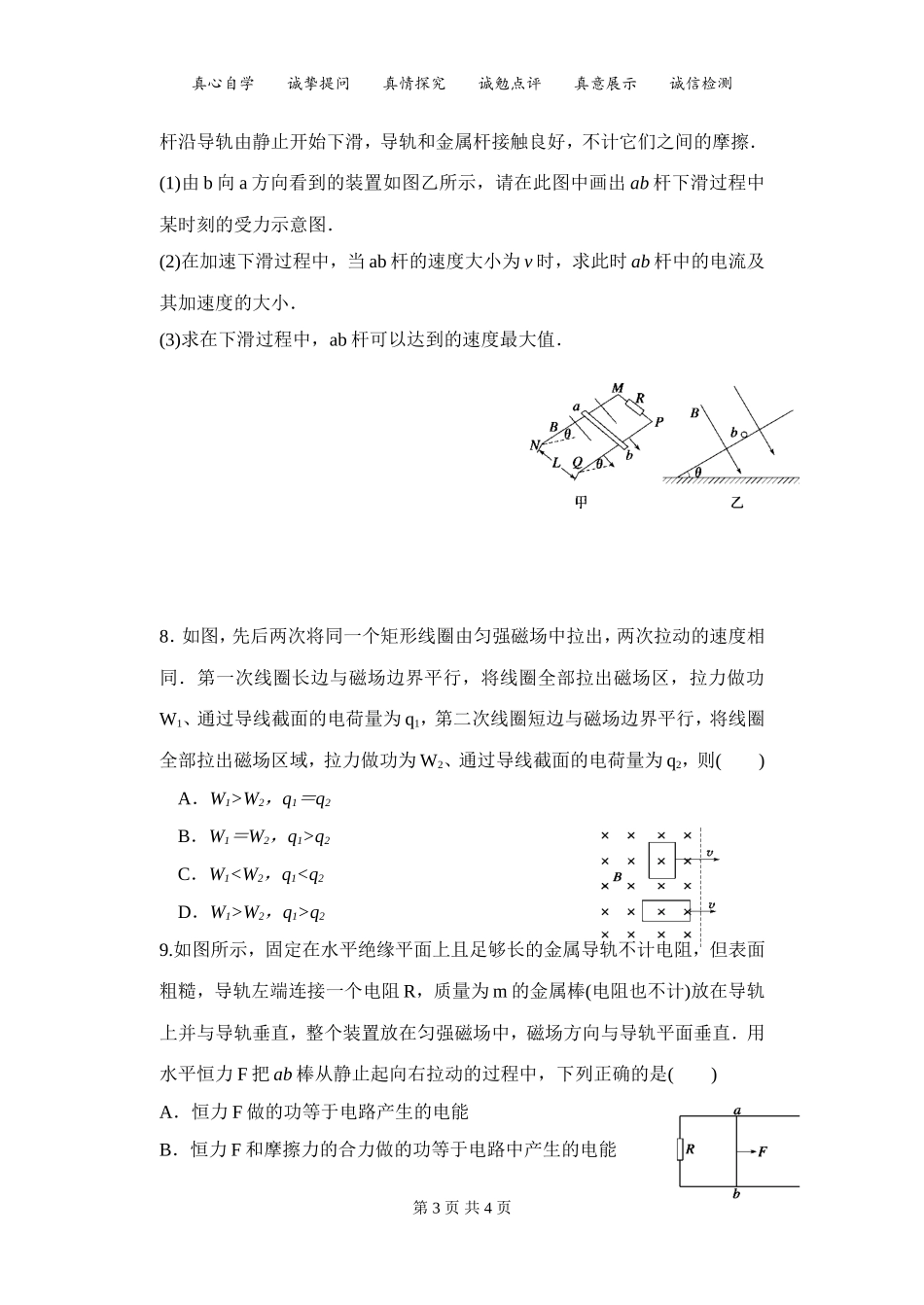

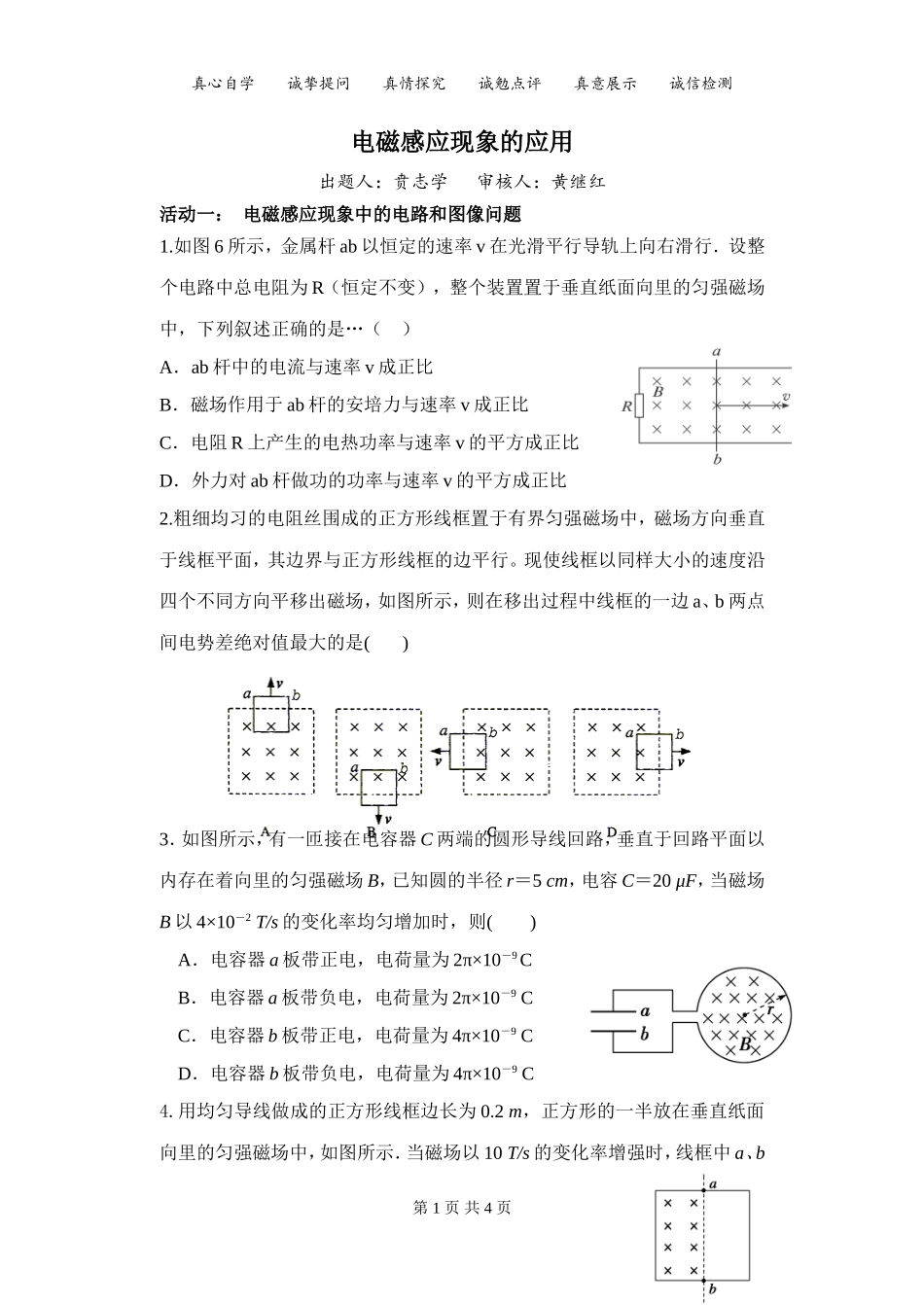

真心自学诚挚提问真情探究诚勉点评真意展示诚信检测电磁感应现象的应用出题人:贲志学审核人:黄继红活动一:电磁感应现象中的电路和图像问题1.如图6所示,金属杆ab以恒定的速率v在光滑平行导轨上向右滑行.设整个电路中总电阻为R(恒定不变),整个装置置于垂直纸面向里的匀强磁场中,下列叙述正确的是…()A.ab杆中的电流与速率v成正比B.磁场作用于ab杆的安培力与速率v成正比C.电阻R上产生的电热功率与速率v的平方成正比D.外力对ab杆做功的功率与速率v的平方成正比2.粗细均习的电阻丝围成的正方形线框置于有界匀强磁场中,磁场方向垂直于线框平面,其边界与正方形线框的边平行。现使线框以同样大小的速度沿四个不同方向平移出磁场,如图所示,则在移出过程中线框的一边a、b两点间电势差绝对值最大的是()3.如图所示,有一匝接在电容器C两端的圆形导线回路,垂直于回路平面以内存在着向里的匀强磁场B,已知圆的半径r=5cm,电容C=20μF,当磁场B以4×10-2T/s的变化率均匀增加时,则()A.电容器a板带正电,电荷量为2π×10-9CB.电容器a板带负电,电荷量为2π×10-9CC.电容器b板带正电,电荷量为4π×10-9CD.电容器b板带负电,电荷量为4π×10-9C4.用均匀导线做成的正方形线框边长为0.2m,正方形的一半放在垂直纸面向里的匀强磁场中,如图所示.当磁场以10T/s的变化率增强时,线框中a、b第1页共4页真心自学诚挚提问真情探究诚勉点评真意展示诚信检测两点间的电势差是()A.Uab=0.1VB.Uab=-0.1VC.Uab=0.2VD.Uab=-0.2V5.在竖直向上的匀强磁场中,水平放置一个不变形的单匝金属圆线圈,规定线圈中感应电流的正方向如图1所示,当磁场的磁感应强度B随时间t如图2变化时,图3中正确表示线圈中感应电动势E变化的是()6.匀强磁场磁感应强度B=0.1T,宽度D=0.6m,由粗细均匀的电阻丝制成的正方形线框abcd边长L=0.20m,电阻R=2W,以速度v=0.2m/s匀速通过该区域,以线框ab边刚好与磁场左边界重合时为t=0.(1)以逆时针电流为正,作I-t图象.(2)ab两点的电势差Uab-t图象活动二:电磁感应现象中动力学与能量问题7.如图,两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上,两导轨间距为L.M、P两点间接有阻值为R的电阻.一根质量为m的均匀直金属杆ab放在两导轨上,并与导轨垂直.整套装置处于磁感应强度为B的匀强磁场中,磁场方向垂直斜面向下.导轨和金属杆的电阻可忽略.让ab第2页共4页图1图2真心自学诚挚提问真情探究诚勉点评真意展示诚信检测杆沿导轨由静止开始下滑,导轨和金属杆接触良好,不计它们之间的摩擦.(1)由b向a方向看到的装置如图乙所示,请在此图中画出ab杆下滑过程中某时刻的受力示意图.(2)在加速下滑过程中,当ab杆的速度大小为v时,求此时ab杆中的电流及其加速度的大小.(3)求在下滑过程中,ab杆可以达到的速度最大值.8.如图,先后两次将同一个矩形线圈由匀强磁场中拉出,两次拉动的速度相同.第一次线圈长边与磁场边界平行,将线圈全部拉出磁场区,拉力做功W1、通过导线截面的电荷量为q1,第二次线圈短边与磁场边界平行,将线圈全部拉出磁场区域,拉力做功为W2、通过导线截面的电荷量为q2,则()A.W1>W2,q1=q2B.W1=W2,q1>q2C.W1W2,q1>q29.如图所示,固定在水平绝缘平面上且足够长的金属导轨不计电阻,但表面粗糙,导轨左端连接一个电阻R,质量为m的金属棒(电阻也不计)放在导轨上并与导轨垂直,整个装置放在匀强磁场中,磁场方向与导轨平面垂直.用水平恒力F把ab棒从静止起向右拉动的过程中,下列正确的是()A.恒力F做的功等于电路产生的电能B.恒力F和摩擦力的合力做的功等于电路中产生的电能第3页共4页真心自学诚挚提问真情探究诚勉点评真意展示诚信检测C.克服安培力做的功等于电路中产生的电能D.恒力F和摩擦力的合力做的功等于电路中产生的电能和棒获得的动能之和10.如图所示,一个电阻值为R,匝数为n的圆形金属线圈与阻值为2R的电阻R1连接成闭合回路,线圈的半径为r1,在线圈中半径为r2的圆形区域内存在垂直于线圈平面向里的匀强磁场,磁感应强度B随时间t变化的关系图线如图乙所示,图线与横、纵轴的截距分别为t0和B0.导线的电阻不计,求0至t1时间内,(1)通过电阻R1上的电流大小和方向;(2)通过电阻R1上的电荷量q及电阻R1上产生的热量.第4页共4页
