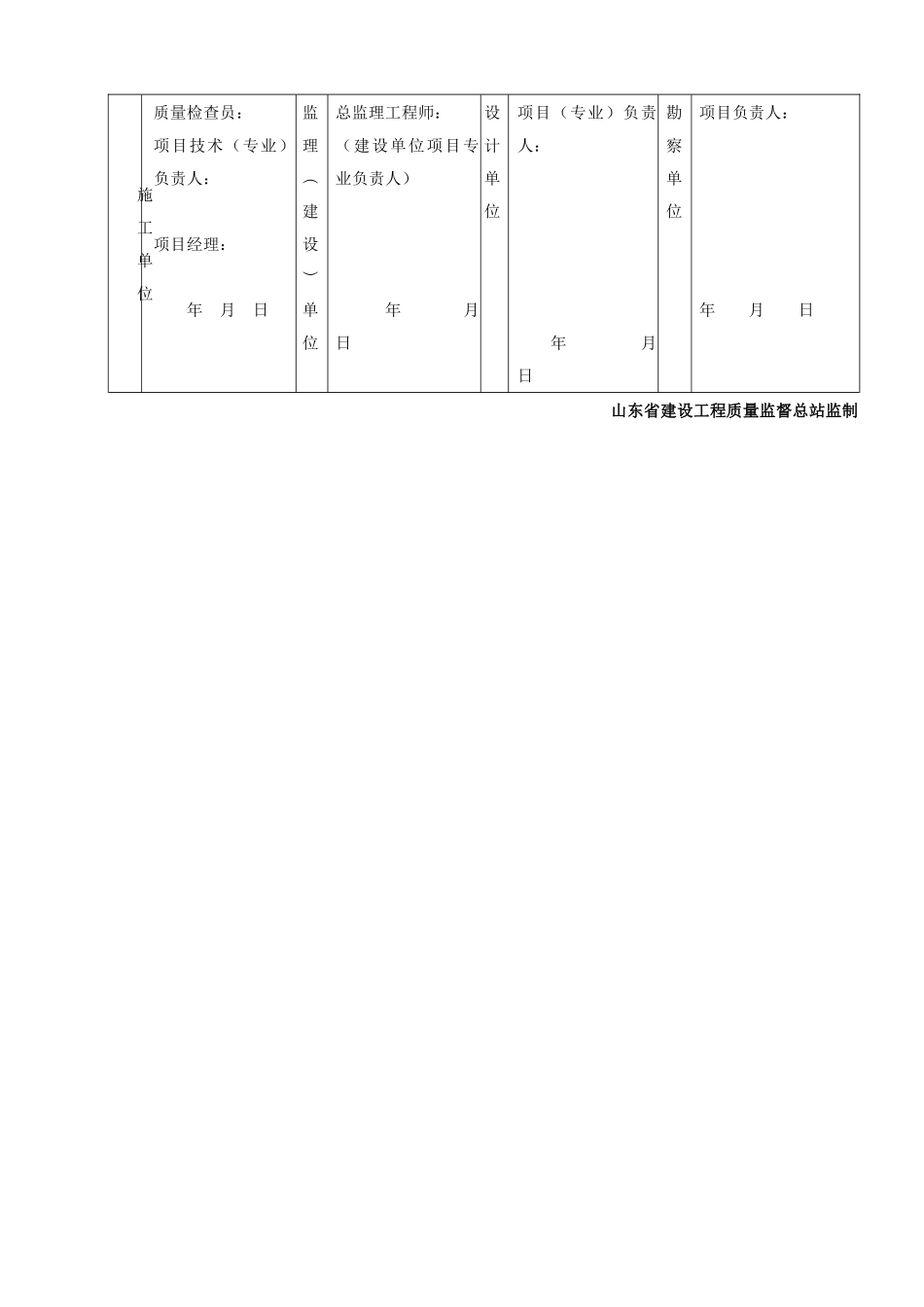

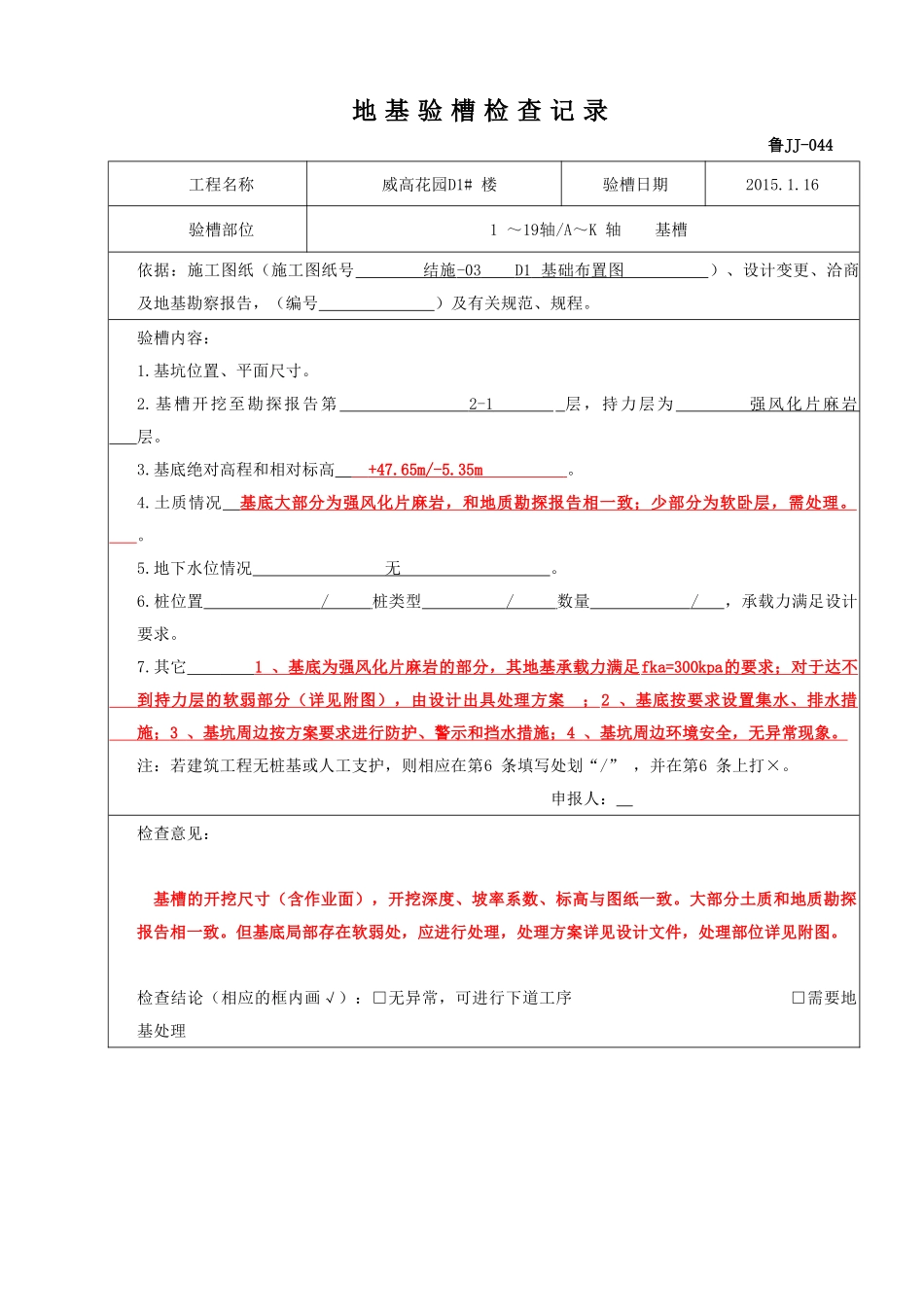

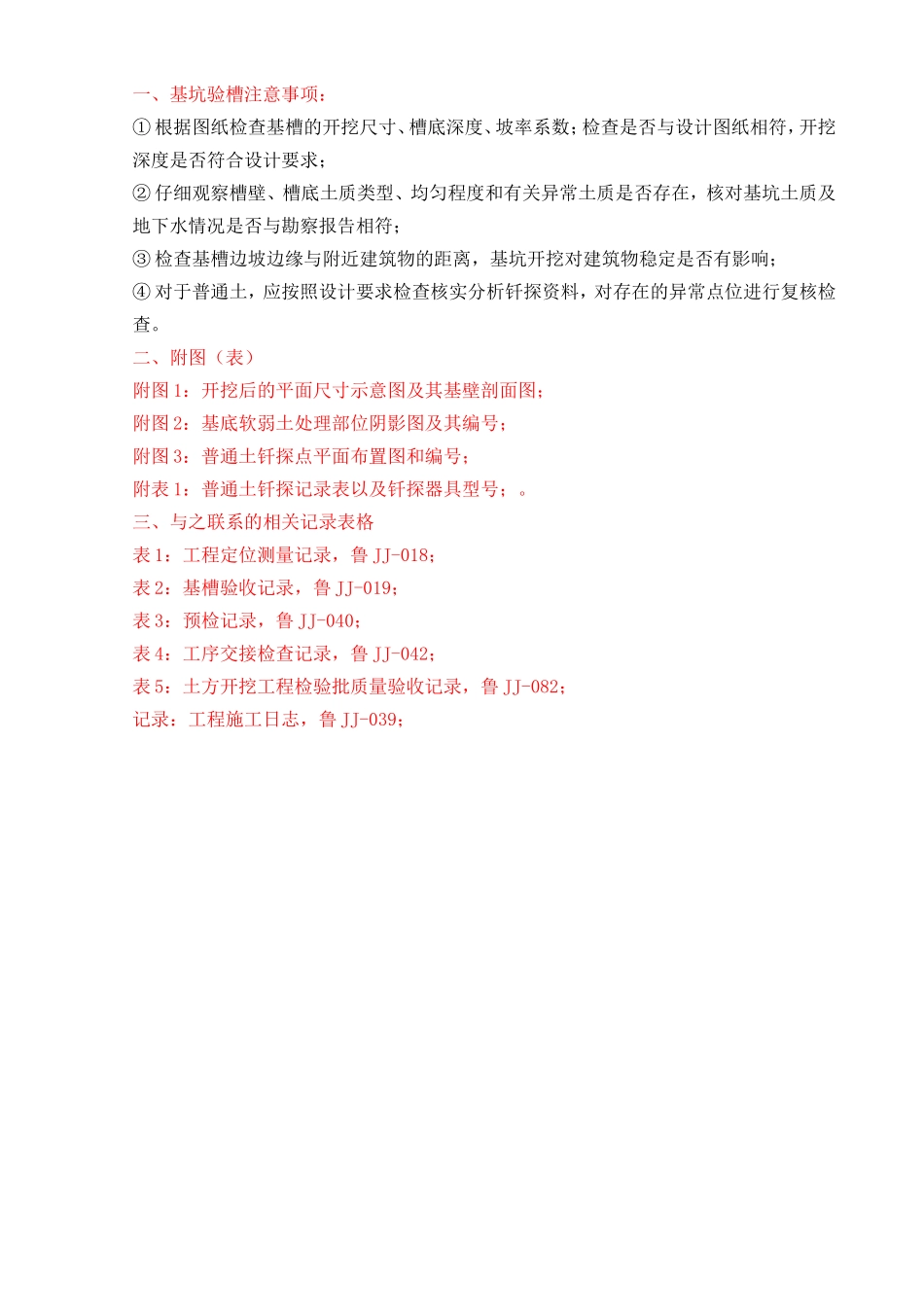

地基验槽检查记录鲁JJ-044工程名称威高花园D1#楼验槽日期2015.1.16验槽部位1～19轴/A～K轴基槽依据：施工图纸（施工图纸号结施-03D1基础布置图）、设计变更、洽商及地基勘察报告，（编号）及有关规范、规程。验槽内容：1.基坑位置、平面尺寸。2.基槽开挖至勘探报告第2-1层，持力层为强风化片麻岩层。3.基底绝对高程和相对标高+47.65m/-5.35m。4.土质情况基底大部分为强风化片麻岩，和地质勘探报告相一致；少部分为软卧层，需处理。。5.地下水位情况无。6.桩位置/桩类型/数量/，承载力满足设计要求。7.其它1、基底为强风化片麻岩的部分，其地基承载力满足fka=300kpa的要求；对于达不到持力层的软弱部分（详见附图），由设计出具处理方案；2、基底按要求设置集水、排水措施；3、基坑周边按方案要求进行防护、警示和挡水措施；4、基坑周边环境安全，无异常现象。注：若建筑工程无桩基或人工支护，则相应在第6条填写处划“/”，并在第6条上打×。申报人：检查意见：基槽的开挖尺寸（含作业面），开挖深度、坡率系数、标高与图纸一致。大部分土质和地质勘探报告相一致。但基底局部存在软弱处，应进行处理，处理方案详见设计文件，处理部位详见附图。检查结论（相应的框内画√）：□无异常，可进行下道工序□需要地基处理施工单位质量检查员：项目技术（专业）负责人：项目经理：年月日监理︵建设︶单位总监理工程师：（建设单位项目专业负责人）年月日设计单位项目（专业）负责人：年月日勘察单位项目负责人：年月日山东省建设工程质量监督总站监制一、基坑验槽注意事项：①根据图纸检查基槽的开挖尺寸、槽底深度、坡率系数；检查是否与设计图纸相符，开挖深度是否符合设计要求；②仔细观察槽壁、槽底土质类型、均匀程度和有关异常土质是否存在，核对基坑土质及地下水情况是否与勘察报告相符；③检查基槽边坡边缘与附近建筑物的距离，基坑开挖对建筑物稳定是否有影响；④对于普通土，应按照设计要求检查核实分析钎探资料，对存在的异常点位进行复核检查。二、附图（表）附图1：开挖后的平面尺寸示意图及其基壁剖面图；附图2：基底软弱土处理部位阴影图及其编号；附图3：普通土钎探点平面布置图和编号；附表1：普通土钎探记录表以及钎探器具型号；。三、与之联系的相关记录表格表1：工程定位测量记录，鲁JJ-018；表2：基槽验收记录，鲁JJ-019；表3：预检记录，鲁JJ-040；表4：工序交接检查记录，鲁JJ-042；表5：土方开挖工程检验批质量验收记录，鲁JJ-082；记录：工程施工日志，鲁JJ-039；地基处理记录鲁JJ—045工程名称威高花园D1#楼日期2015.1.16处理依据及方式：1、处理依据：地质勘查报告（编号）、设计图纸（文号）、地基验槽检查记录（编号，可以是验收日期）及其附图和设计变更图纸（编号）、《土方与爆破工程施工及验收规范》GB50201-2012、《建筑地基基础工程施工质量验收规范》GB50202-2002、《建筑地基处理技术规范》JGJ79-2012。2、处理方式：（1）按照设计要求，对于基底的软弱部分予以挖除，直至达到勘查报告要求的强风化持力层；（2）对于超挖深度不大于300mm的部分，采用垫层加厚的方式予以处理；（3）对于超挖深度大于300mm的部分，采用C20混凝土灌实。处理记录（或用简图表示）图中所示基础均需换填2.35m至垫层底标高√□有/□无附页(图)处理过程及处理结果：处理过程及处理结果符合设计及规范要求（详见各记录表）。检查意见：超挖后地基承载力满足设计要求，超挖坡率或台阶设置符合设计及规范要求，混凝土施工满足设计及规范要求。检查日期：签字栏建设(监理)单位施工单位威海建设集团股份有限公司项目专业技术负责人专业质检员专业工长(施工员)设计单位勘察单位山东省建设工程质量监督总站监制一、地基处理注意事项：1、地基处理方式必须有设计文件，要么单独出具，要么在蓝图中标注说明；2、施工单位应为独立法人名称，不应是分公司；3、检查日期必须填写；4、签字栏必须手签，且不得遗漏，相关签字人员应具备资格；5、各项表格、记录必须齐全。二、附图（表）：1、对应基底软弱土处理部位的阴影图，重新做特殊标识和编号，用于区分不大于300mm和大于300mm的部位；...
