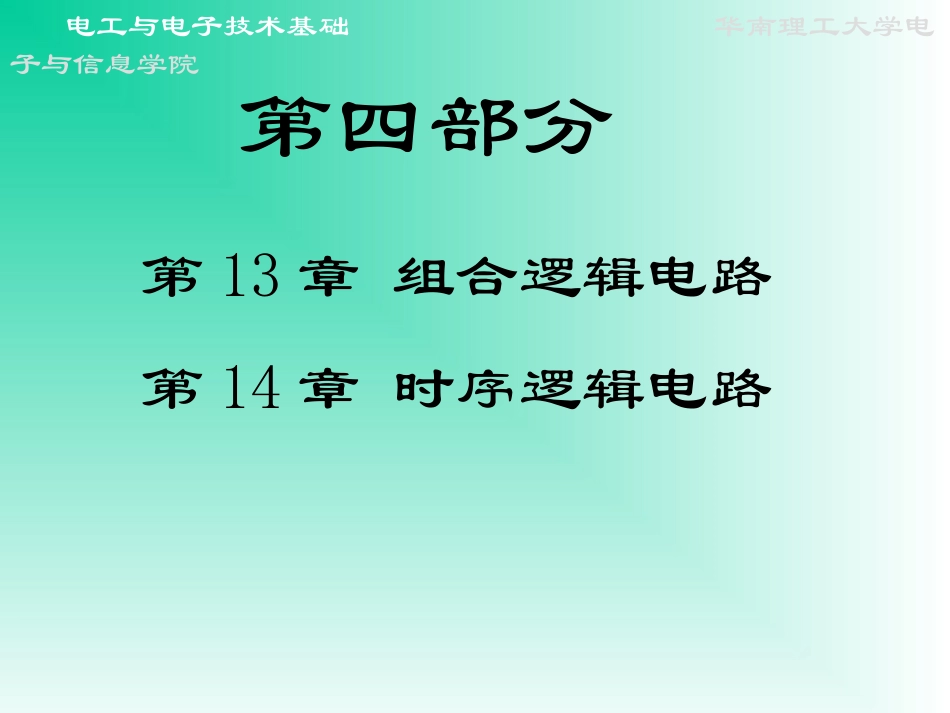

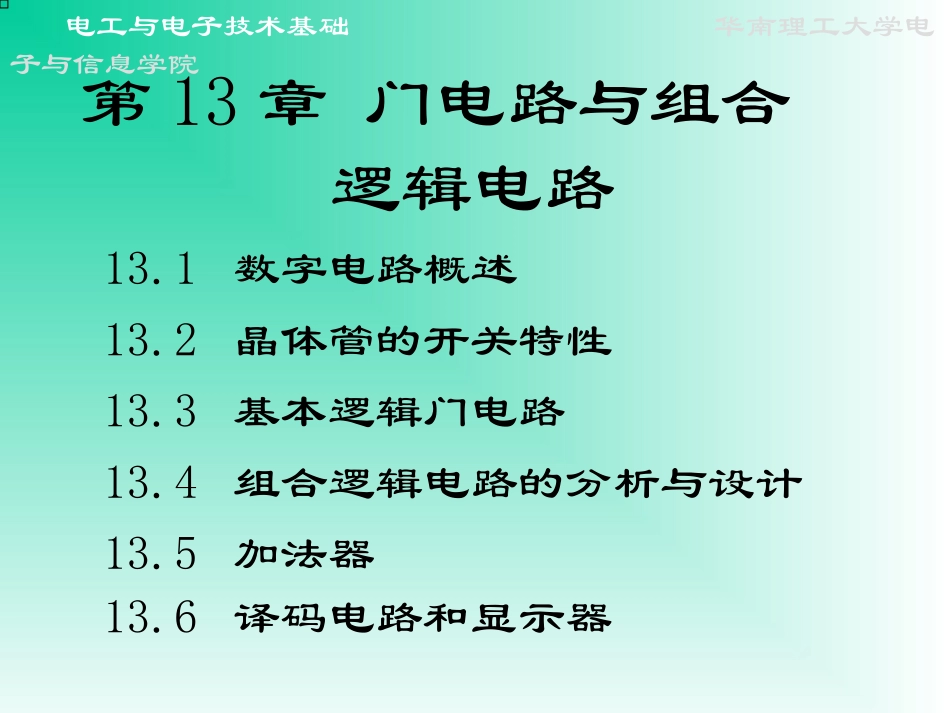

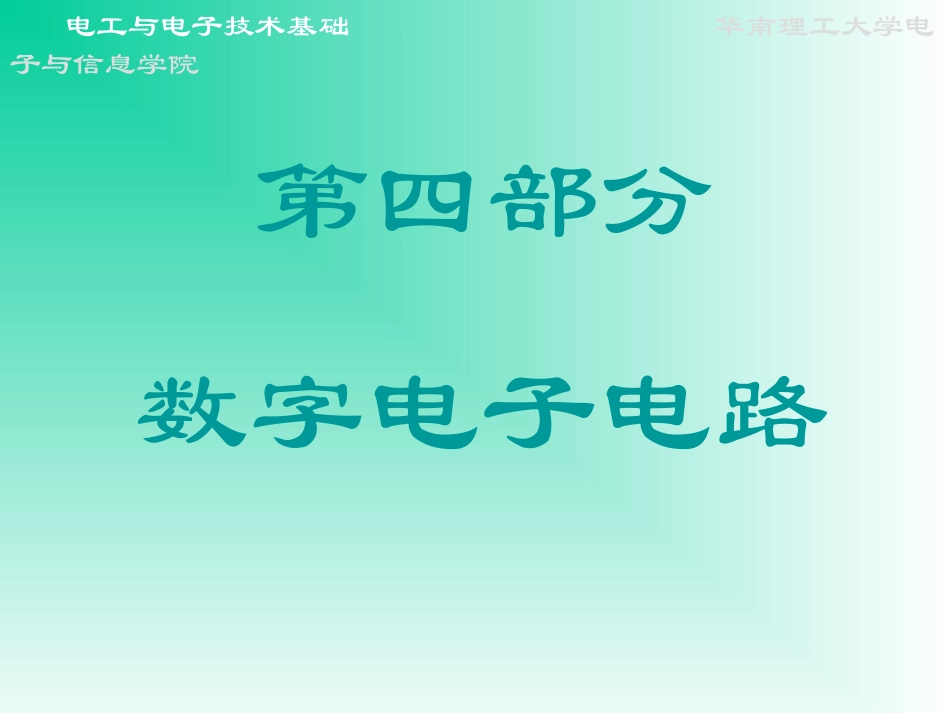

电工与电子技术基础第13章门电路和组合逻辑电路电工与电子技术基础华南理工大学电子与信息学院第四部分数字电子电路电工与电子技术基础第13章门电路和组合逻辑电路电工与电子技术基础华南理工大学电子与信息学院第四部分第13章组合逻辑电路第14章时序逻辑电路电工与电子技术基础第13章门电路和组合逻辑电路电工与电子技术基础华南理工大学电子与信息学院第13章门电路与组合逻辑电路13.2晶体管的开关特性13.3基本逻辑门电路13.4组合逻辑电路的分析与设计13.5加法器13.6译码电路和显示器13.1数字电路概述电工与电子技术基础第13章门电路和组合逻辑电路13.1数字电路概述电子技术中的工作信号是模拟信号和数字信号。模拟信号：随时间连续的信号。锯齿波信号tutu正弦波信号返回电工与电子技术基础第13章门电路和组合逻辑电路数字信号：不随时间连续变化，是跃变的。尖顶波信号tutu方波信号数字电子电路：工作信号为数字信号的电路。数字信号也称为脉冲信号。返回电工与电子技术基础第13章门电路和组合逻辑电路1.分析门电路与组合逻辑电路的输入、输出之间的逻辑关系。2.分析触发器与时序逻辑电路的输入、输出之间的逻辑关系。数字电路研究的问题：数字电路的分析方法：主要是逻辑代数、卡诺图、逻辑状态表和波形图。返回电工与电子技术基础第13章门电路和组合逻辑电路13.1.1脉冲信号的波形和参数实际脉冲信号的波形与参数：frttA脉冲信号的后沿时间脉冲信号的前沿时间脉冲信号的幅度.3.2.1fTtr脉冲信号的频率脉冲信号的周期脉冲信号的前沿时间.6.5.4返回电工与电子技术基础第13章门电路和组合逻辑电路正脉冲0-5V+5V负脉冲+5V0-5V00脉冲的逻辑状态高电平低电平返回电工与电子技术基础第13章门电路和组合逻辑电路由于数字电路的工作信号不是高电平就是低电平，所以数字电路具有结构简单、容易集成、分析方便等主要特点。13.1.2数字电路的应用举例由于数字电路具有上述特点，所以在计算机、自动控制、测量、通讯、雷达、广播电视、仪器仪表等科技领域以及生产、生活的各个方面得到愈来愈广泛的应用。返回电工与电子技术基础第13章门电路和组合逻辑电路13.1.2数字电路的应用举例钢炉料位的自动测量系统：料返回电工与电子技术基础第13章门电路和组合逻辑电路测量原理分析:测杆向下运动时,门电路打开,传递信号记录脉冲的个数，脉冲的个数就反映了料位的高度.显示器580门电路计数器译码器返回电工与电子技术基础第13章门电路和组合逻辑电路13.2晶体管的开关特性可靠饱和:V3.0CESU在数字电路中，晶体管工作在饱和或截止状态，即工作在开关状态。此时，晶体管相当是开关闭合。返回电工与电子技术基础第13章门电路和组合逻辑电路此时，晶体管相当是开关打开。可靠截止:V0BEU返回电工与电子技术基础第13章门电路和组合逻辑电路13.3基本逻辑门电路在数字电路中，门电路是最基本的逻辑元件，是组成数字电路的基本单元。“门”是一种开关，门电路ABY+5V门电路ABY0V13.3.1基本概念起传送信号的作用。门开，信号送出。门关闭，信号被封锁。输入信号与输出信号有一定的逻辑关系。返回电工与电子技术基础第13章门电路和组合逻辑电路门电路ABY输入变量A和B满足什么逻辑关系“门电路”才能传送信号。研究的问题：在数字电路中，用“1”和“0”表示两种相反的工作状态：0+3V低电平高电平1低电平0晶体管饱和1晶体管截止0高电平返回电工与电子技术基础第13章门电路和组合逻辑电路13.3.2基本门电路1.与门电路(b)图中，当A,B,C都是高电平时,F才是高电平，否则F就是低电平。与逻辑：(a)图中，当开关A、B都闭合时，灯F才亮，否则灯F不亮。返回电工与电子技术基础第13章门电路和组合逻辑电路逻辑功能分析：当A、B、C中有一个是低电平时,F就是低电平;当A、B、C都是高电平时,F才是高电平。当A=B=+3V,C=0V时由于二极管DC的阴极电位比二极管DA和DB低，所以DC导通,忽略二极管的正向压降,输出端F的电位VF=0V,输出为低电平。当A=B=C=+3V时二极管DADBDC都导通,忽略二极管的正向压降,输出端F的电位VF=+3V,输出为高电平。返回电工与电子技术基础第13章门电路和组合逻辑电路逻辑表达式：当A、B、C中有一个是低电平时,F就是...
