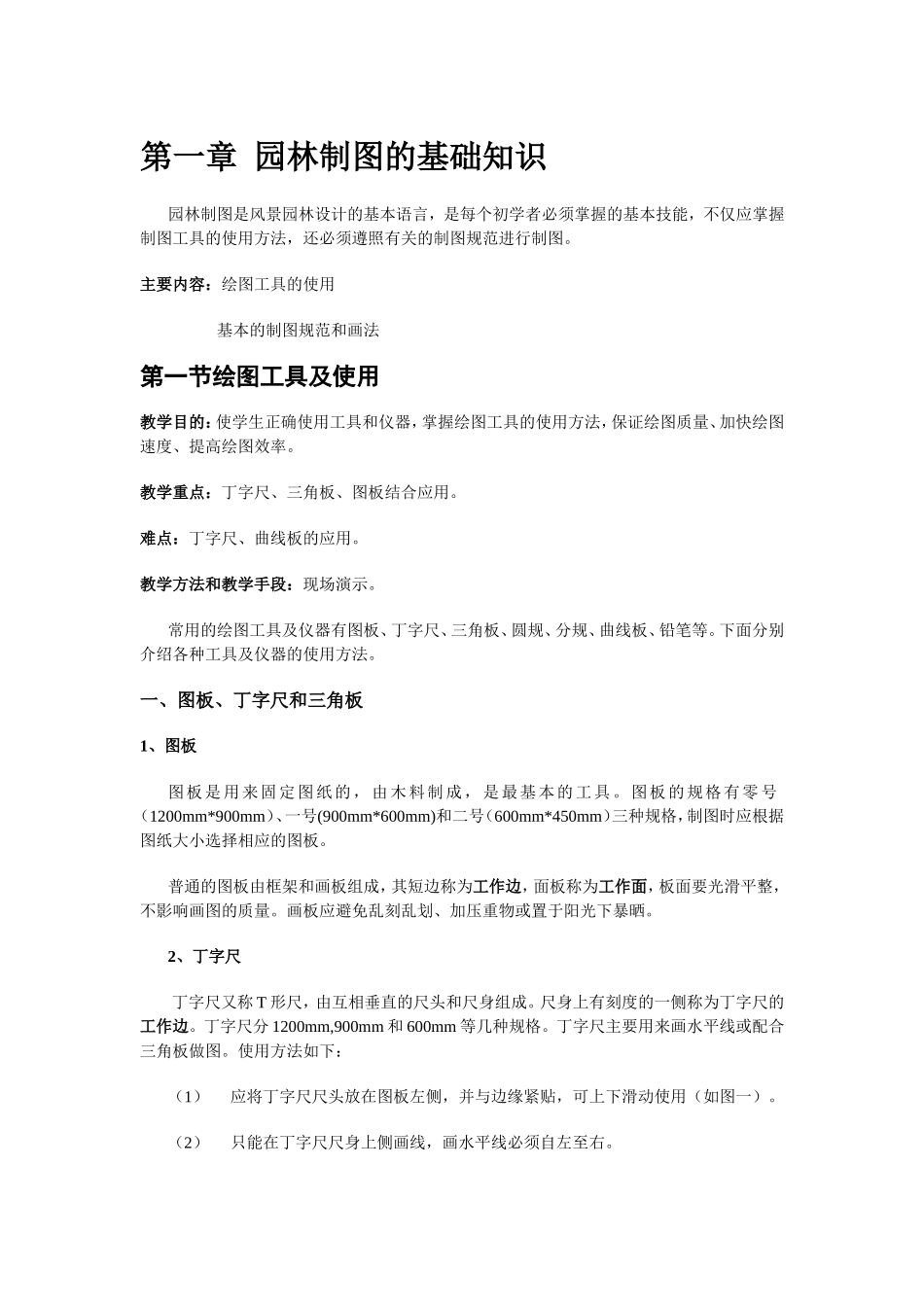

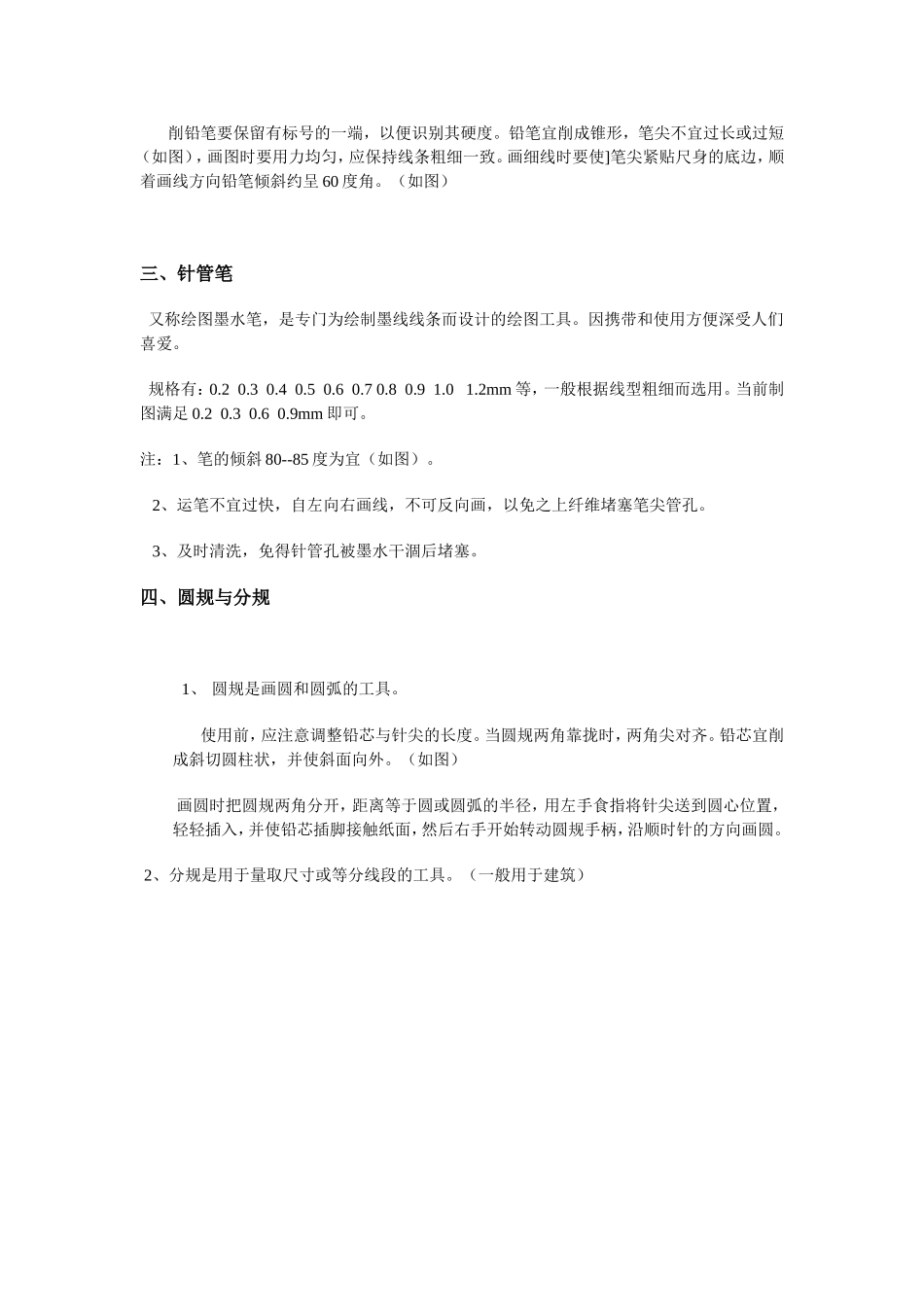

第一章园林制图的基础知识园林制图是风景园林设计的基本语言，是每个初学者必须掌握的基本技能，不仅应掌握制图工具的使用方法，还必须遵照有关的制图规范进行制图。主要内容：绘图工具的使用基本的制图规范和画法第一节绘图工具及使用教学目的：使学生正确使用工具和仪器，掌握绘图工具的使用方法，保证绘图质量、加快绘图速度、提高绘图效率。教学重点：丁字尺、三角板、图板结合应用。难点：丁字尺、曲线板的应用。教学方法和教学手段：现场演示。常用的绘图工具及仪器有图板、丁字尺、三角板、圆规、分规、曲线板、铅笔等。下面分别介绍各种工具及仪器的使用方法。一、图板、丁字尺和三角板1、图板图板是用来固定图纸的，由木料制成，是最基本的工具。图板的规格有零号（1200mm*900mm）、一号(900mm*600mm)和二号（600mm*450mm）三种规格，制图时应根据图纸大小选择相应的图板。普通的图板由框架和画板组成，其短边称为工作边，面板称为工作面，板面要光滑平整，不影响画图的质量。画板应避免乱刻乱划、加压重物或置于阳光下暴晒。2、丁字尺丁字尺又称T形尺，由互相垂直的尺头和尺身组成。尺身上有刻度的一侧称为丁字尺的工作边。丁字尺分1200mm,900mm和600mm等几种规格。丁字尺主要用来画水平线或配合三角板做图。使用方法如下：（1）应将丁字尺尺头放在图板左侧，并与边缘紧贴，可上下滑动使用（如图一）。（2）只能在丁字尺尺身上侧画线，画水平线必须自左至右。（3）画同一张图纸时，丁字尺尺头不得在画板的其他各边滑动，也不能用来画直线（如图二）。（图一）（图二）（4）过长的斜线也可用丁字尺来画。（5）较长直线的平行斜线，如果用可调节尺头的丁字尺做图更为方便。（6）丁字尺尺身要求平展、工作边平直、刻度清晰准确，尺头不得松动，因此丁字尺的放置应挂放或平放，不能斜倚放置或压重物，也不能用工作边来裁图纸。提问：丁字尺尾部的小圆孔有什么作用？目的是使学生更加明确丁字尺的正确放置方法。3、三角板三角板一般一副有两块，一块两角均为45度，另一块两角分别为30度和60度，另外还有一种可调角度的三角板。（1）三角板与丁字尺配合使用，可画出垂直线。画线时须自下向上。三角尺必须紧靠丁字尺尺身。（如图）（2）利用两种角度的三角板组合，可画出15度及其倍数的各种角度。（3）两个三角板配合可画出各种角度的平行线。总之，三者是互相结合使用的。如下图提问：以下三种图板哪种是正确的使用方法？目的是使学生明确图板、画纸与丁字尺的正确使用。二、绘图铅笔铅笔是绘制草图的必要工具。绘图铅笔的铅芯有软硬之分，根据铅芯的粗细和软硬程度，绘图铅笔分为HB、9H——H、B——6B等级，“H”代表硬性，数字越大，表示越硬越淡，“B”代表软性，数字越大，表示越软越黑；“HB”则代表中性，一般制图常用4H-HB或自动铅，画正式图加深线条时一般用HB—B的等级。削铅笔要保留有标号的一端，以便识别其硬度。铅笔宜削成锥形，笔尖不宜过长或过短（如图），画图时要用力均匀，应保持线条粗细一致。画细线时要使]笔尖紧贴尺身的底边，顺着画线方向铅笔倾斜约呈60度角。（如图）三、针管笔又称绘图墨水笔，是专门为绘制墨线线条而设计的绘图工具。因携带和使用方便深受人们喜爱。规格有：0.20.30.40.50.60.70.80.91.01.2mm等，一般根据线型粗细而选用。当前制图满足0.20.30.60.9mm即可。注：1、笔的倾斜80--85度为宜（如图）。2、运笔不宜过快，自左向右画线，不可反向画，以免之上纤维堵塞笔尖管孔。3、及时清洗，免得针管孔被墨水干涸后堵塞。四、圆规与分规1、圆规是画圆和圆弧的工具。使用前，应注意调整铅芯与针尖的长度。当圆规两角靠拢时，两角尖对齐。铅芯宜削成斜切圆柱状，并使斜面向外。（如图）画圆时把圆规两角分开，距离等于圆或圆弧的半径，用左手食指将针尖送到圆心位置，轻轻插入，并使铅芯插脚接触纸面，然后右手开始转动圆规手柄，沿顺时针的方向画圆。2、分规是用于量取尺寸或等分线段的工具。（一般用于建筑）五、曲线板、蛇形尺曲线板是用来绘制曲率半经不同的非圆曲线的工具（如图），蛇形尺是一种由可塑性很强的材料和柔性金属芯条制成的...
