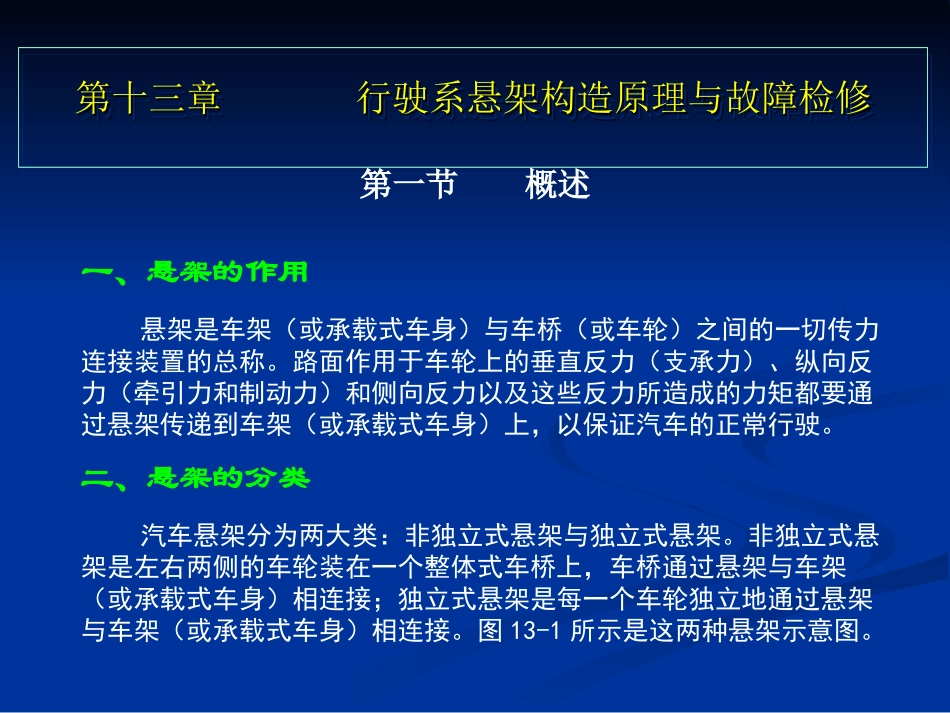

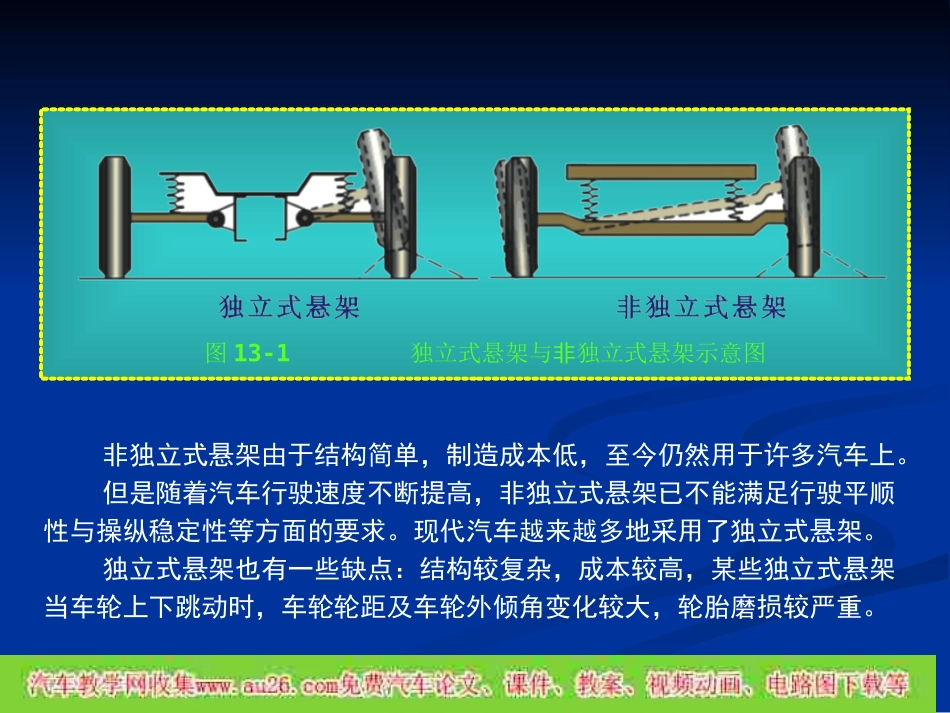

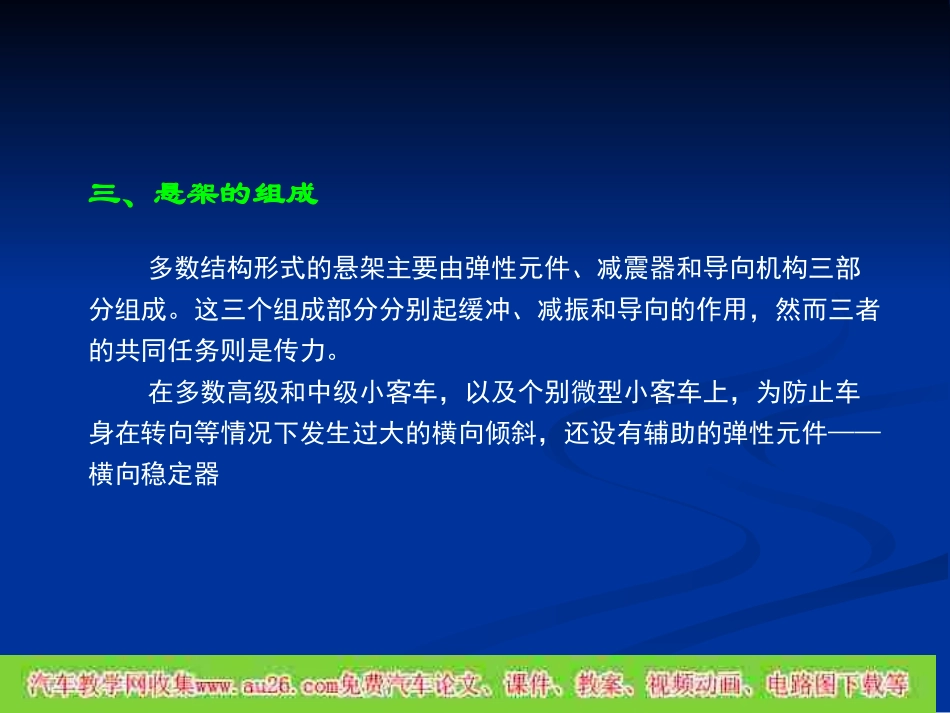

第十三章行驶系悬架构造原理与故障检修第十三章行驶系悬架构造原理与故障检修第十三章行驶系悬架构造原理与故障检修第十三章行驶系悬架构造原理与故障检修第一节概述一、悬架的作用悬架是车架（或承载式车身）与车桥（或车轮）之间的一切传力连接装置的总称。路面作用于车轮上的垂直反力（支承力）、纵向反力（牵引力和制动力）和侧向反力以及这些反力所造成的力矩都要通过悬架传递到车架（或承载式车身）上，以保证汽车的正常行驶。二、悬架的分类汽车悬架分为两大类：非独立式悬架与独立式悬架。非独立式悬架是左右两侧的车轮装在一个整体式车桥上，车桥通过悬架与车架（或承载式车身）相连接；独立式悬架是每一个车轮独立地通过悬架与车架（或承载式车身）相连接。图13-1所示是这两种悬架示意图。图13-1独立式悬架与非独立式悬架示意图非独立式悬架由于结构简单，制造成本低，至今仍然用于许多汽车上。但是随着汽车行驶速度不断提高，非独立式悬架已不能满足行驶平顺性与操纵稳定性等方面的要求。现代汽车越来越多地采用了独立式悬架。独立式悬架也有一些缺点：结构较复杂，成本较高，某些独立式悬架当车轮上下跳动时，车轮轮距及车轮外倾角变化较大，轮胎磨损较严重。三、悬架的组成多数结构形式的悬架主要由弹性元件、减震器和导向机构三部分组成。这三个组成部分分别起缓冲、减振和导向的作用，然而三者的共同任务则是传力。在多数高级和中级小客车，以及个别微型小客车上，为防止车身在转向等情况下发生过大的横向倾斜，还设有辅助的弹性元件——横向稳定器第二节弹性元件的构造与工作原理一、钢板弹簧11、结构：、结构：钢板弹簧是汽车悬架中应用最广泛的一种弹性元件，被绝大部分非独立悬架所采用，它是由若干片等宽但不等长的合金弹簧片组合而成的一根近似等强度的弹性梁，其一般构造如图13-2所示。图13-2钢板弹簧二、螺旋弹簧螺旋弹簧广泛地应用于独立悬架，特别是前轮独立悬架中，如图13-3所示。图13-3螺旋弹簧三、扭杆弹簧扭杆弹簧本身是一根由弹簧钢制成的杆（图13-4）。扭杆断面通常为圆形，少数为矩形或管形。其两端形状可以做成花键、方形、六角形或带平面的圆柱形等等，以便一端固定在车架上，另一端固定在悬架的摆臂上。图13-4扭杆弹簧四、气体弹簧气体弹簧有空气弹簧和油气弹簧两种。空气弹簧又有囊式和膜式之别。11、空气弹簧：、空气弹簧：（1）囊式空气弹簧（图13-5）；气囊一般做成如图（13-5a）所示的两节，但也有单节或3、4节（图13-5b）的。图13-5囊式空气弹簧（2）膜式空气弹簧：（图13-6）膜式空气弹簧的密闭气囊由橡胶膜片和金属压制件组成。图13-6膜式空气弹簧22、油气弹簧：、油气弹簧：油气弹簧以气体（一般是惰性气体─氮）作为弹性介质，而用油液作为传力介质。油气弹簧的形式有单气室、双气室（带反压气室）以及两级压力式等。（1）单气室油气弹簧：单气室油气弹簧又分为油气分隔式（图13-7a）和油气不分隔式（图13-7b）两种。前者可防止油液乳化，且便于充气。（2）双气室油气弹簧：双气室油气弹簧（图13-8）比单气室油气弹簧多一个作用力方向相反的反压气室和一个浮动活塞。图13-7单气式油气弹簧示意图图13-8双气式油气弹簧示意图（3）两级压力式油气弹簧：两级压力式油气弹簧（图13-9）的特点是，在工作活塞的上方设有两个并列的气室，但两个气室的工作压力不同。五、橡胶弹簧橡胶弹簧是利用橡胶本身的弹性来起弹性元件的作用。它可以承受压缩载荷（图13-10a）与扭转载荷（图13-10b）。图13-9单气式油气弹簧示意图图13-10橡胶弹簧第三节减振器的构造与工作原理为加速车架与车身振动的衰减，在大多数汽车的悬架系统内部都装有减震器。减震器和弹性元件是并联安装的（见图13-11）。汽车悬架系统中广泛采用液力减震器。图13-11减振器和弹性元件的安装示意图一、双向作用筒式减振器双向作用筒式减振器一般都具有四个阀，即压缩阀、伸张阀、流通阀和补偿阀（如图13-12）。图13-12双向作用筒式减振器二、充气式减振器（单向作用式减振器）充气式减振器是60年代以来发展起来的一种新型减振器。图13-13所示为一种轿车上用的充气式减振器。图13-12双...
