第十一章:路线纵、横断面测量VIP免费

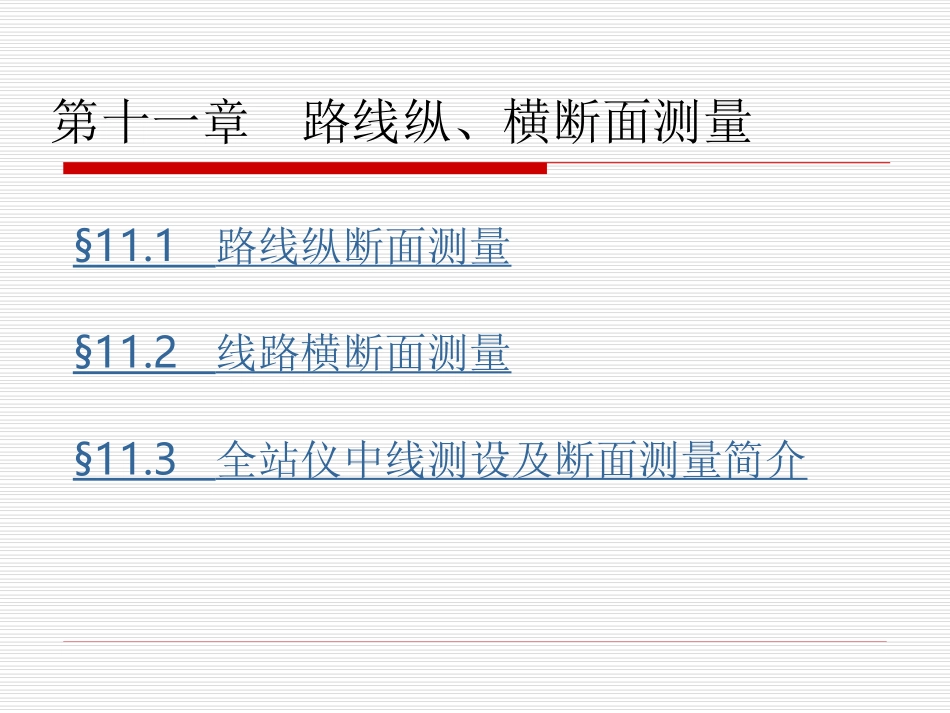

第十一章:路线纵、横断面测量_第1页
1/41

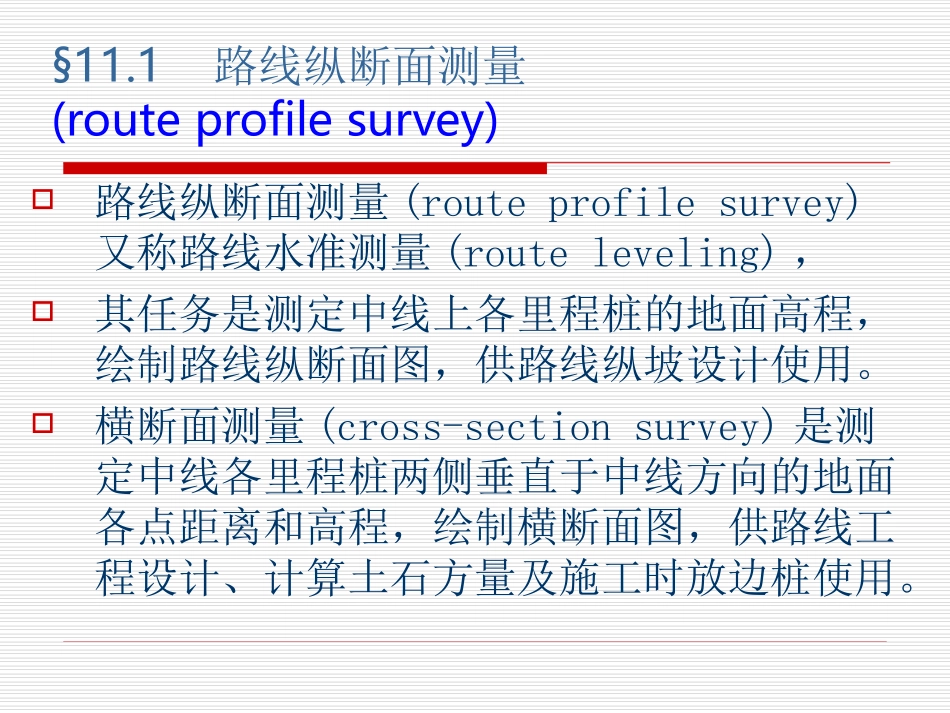

第十一章:路线纵、横断面测量_第2页
2/41

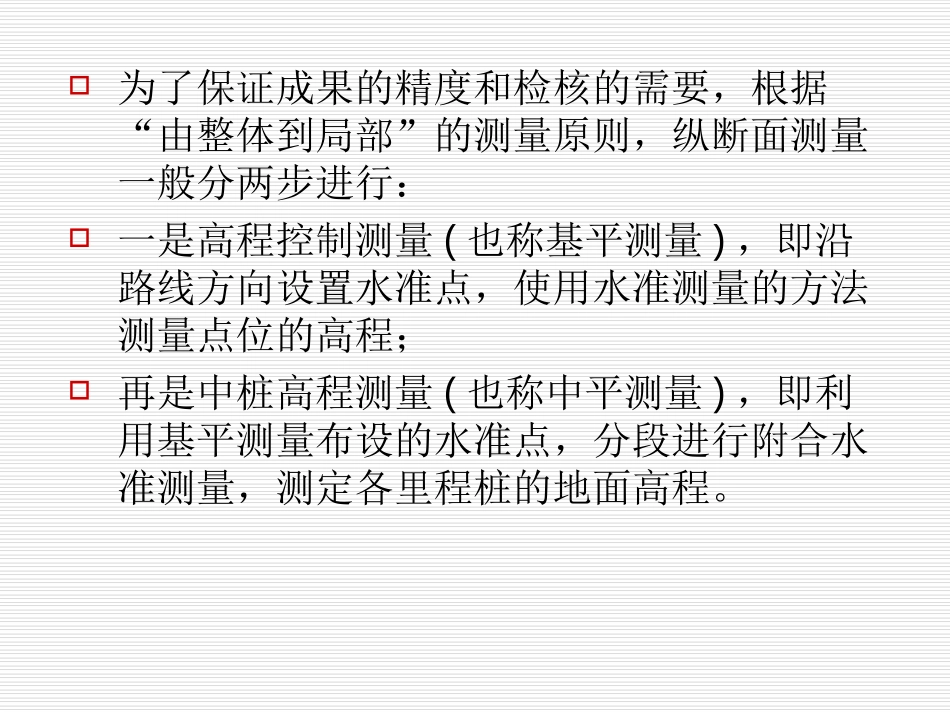

第十一章:路线纵、横断面测量_第3页
3/41
第十一章路线纵、横断面测量§11.1路线纵断面测量§11.2线路横断面测量§11.3全站仪中线测设及断面测量简介§11.1路线纵断面测量(routeprofilesurvey)路线纵断面测量(routeprofilesurvey)又称路线水准测量(routeleveling),其任务是测定中线上各里程桩的地面高程,绘制路线纵断面图,供路线纵坡设计使用。横断面测量(cross-sectionsurvey)是测定中线各里程桩两侧垂直于中线方向的地面各点距离和高程,绘制横断面图,供路线工程设计、计算土石方量及施工时放边桩使用。为了保证成果的精度和检核的需要,根据“由整体到局部”的测量原则,纵断面测量一般分两步进行:一是高程控制测量(也称基平测量),即沿路线方向设置水准点,使用水准测量的方法测量点位的高程;再是中桩高程测量(也称中平测量),即利用基平测量布设的水准点,分段进行附合水准测量,测定各里程桩的地面高程。《公路勘测规范》对高程控制测量的一般规定是:公路高程系统,宜采用1985国家高程基准。同一条公路应采用同一个高程系统,不能采用同一系统时,应给定高程系统的转换关系。独立工程或三级以下公路联测有困难时,可采用假定高程。公路高程测量采用水准测量。一、基平测量(principalleveling)在水准测量确有困难的山岭地带以及沼泽、水网地区,四、五等水准测量可用光电测距三角高程测量代替。各级公路及构造物的水准测量等级应按表13-8选定,各等水准测量的精度应符合表13-9的规定。二、中平测量1、定义:在基平测量后提供的水准点高程的基础上,测定各个中桩的高程。2、方法:(1)水准仪法从一个水准点出发,按普通水准测量的要求,用“视线高法”测出该测段内所有中桩地面高程,最后附合到另一个水准点上。图形:水准仪中平测量TP1TP20+0400+0200+0510+0000+0600+1600+2000+180BM1L30高速、一级公路:L50二级及以下公路:高差闭合差的限差为:高差闭合差的限差为:mmmm具体步骤见下:具体步骤见下:如图所示,如图所示,水准仪置于1站,后视水准点BMl,前视转点TP1,将观测结果分别记入表中“后视”和“前视”栏内;然后观测BM1且与TP1间的各个中桩,将后视点BM1上的水准尺依次立于0+000,+050,…,+120等各中桩地面上,将读数分别记入表中视栏内。仪器搬至2站,后视转点TP1,前视转点TP2,然后观测竖立于各中桩地面点上的水准标尺。用同法继续向前观测,直至附合到水准点BM2,完成一测段的观测工作。(2)全站仪法先在BM1上测定各转点TP1、TP2的高程,再在TP1、TP2上测定各桩点的高程。其原理即为三角高程测量原理。纵断面图(profilemap)既表示中线方向的地面起伏,又可在其上进行纵坡设计,是线路设计和施工的重要资料。纵断面图以中桩的里程为横坐标、其高程为纵坐标进行绘制。常用的里程比例尺有1:5000、1:2000、1:1000几种。为了明显地表示地面起伏,一般取高程比例尺比里程为比例尺的10~20倍。纵断面图一般自左至右绘制在透明毫米方格纸的背面,这样,可防止用橡皮修改时把方格擦掉。图12-22为路线设计纵断面图,图的上半部,从左至右绘有贯穿全图的两条线,细折线表示中线方向的地面线,是根据中平测量的中桩地面高程绘制的;三、线路纵断面图的绘制粗折线表示纵坡设计线。此外,上部还注有以下资料:水准点编号、高程和位置;竖曲线示意图及其曲线元素;桥梁的类型、孔径、跨数、长度、里程桩号和设计水位;涵洞的类型、孔径和里程桩号;其它道路、铁路交叉点的位置、里程桩号和有关说明等。图的下部几栏表格,注记以下有关测量和纵坡设计的资料:l)在图纸左面自下而上填写直线与曲线、桩号、填挖土、地面高程、设计高程、坡度和距离等栏,上部纵断面图上的高程按规定的比例尺注记,但先要确定起始高程(如图中0+000桩号的地面高程)在图上的位置,且参考其它中桩的地面高程,使绘出的地面线处于图上的适当位置。2)在“桩号”栏中,自左至右按规定的里程比例尺注上各中桩的桩号。3)在“地面高程”栏中,注上对应于各中桩桩号的地面高程,并在纵断面图上按各中桩的地面高程依次展绘其相应位置,用细直线连接各相邻点位,即得中线方向的地...
