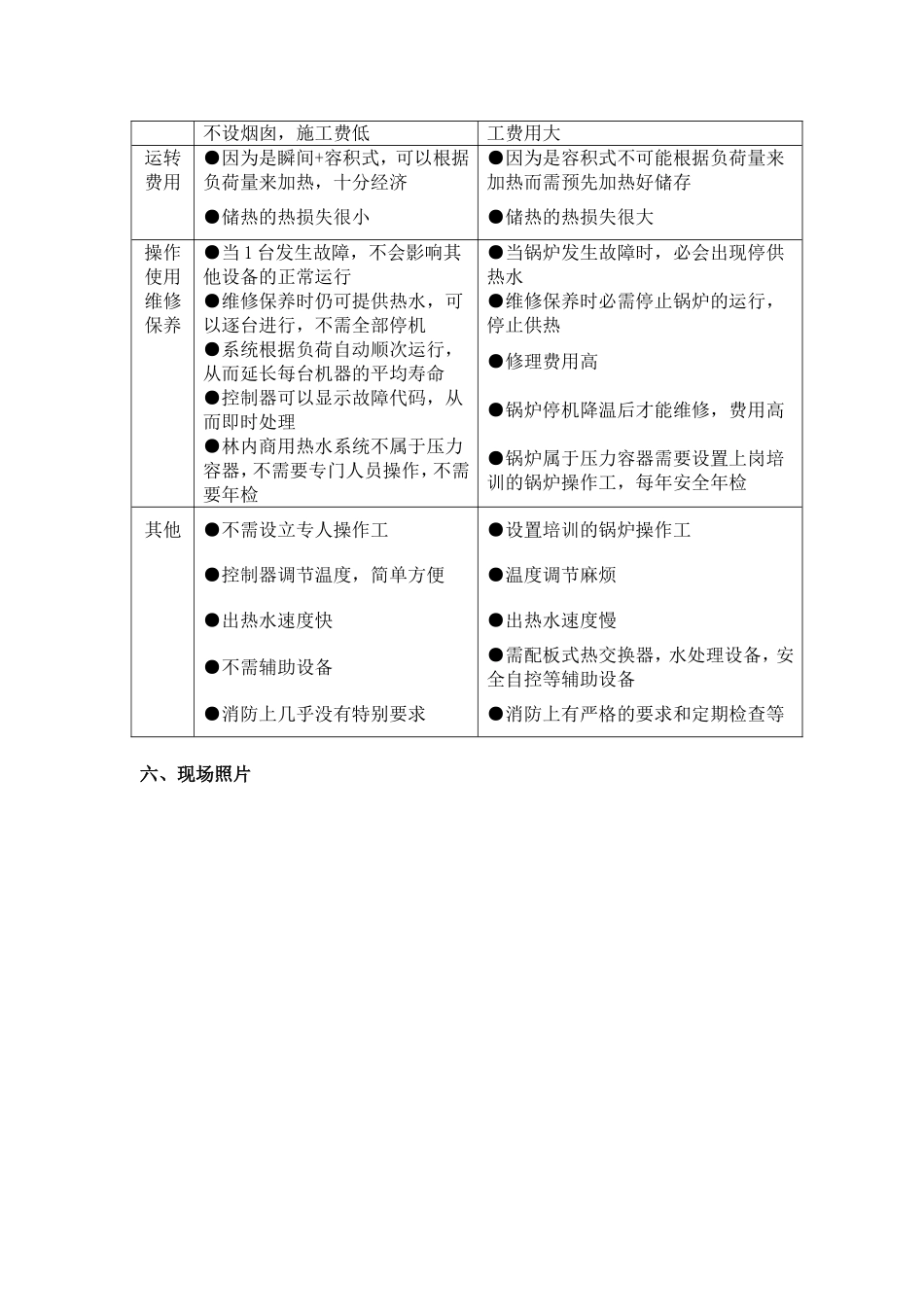

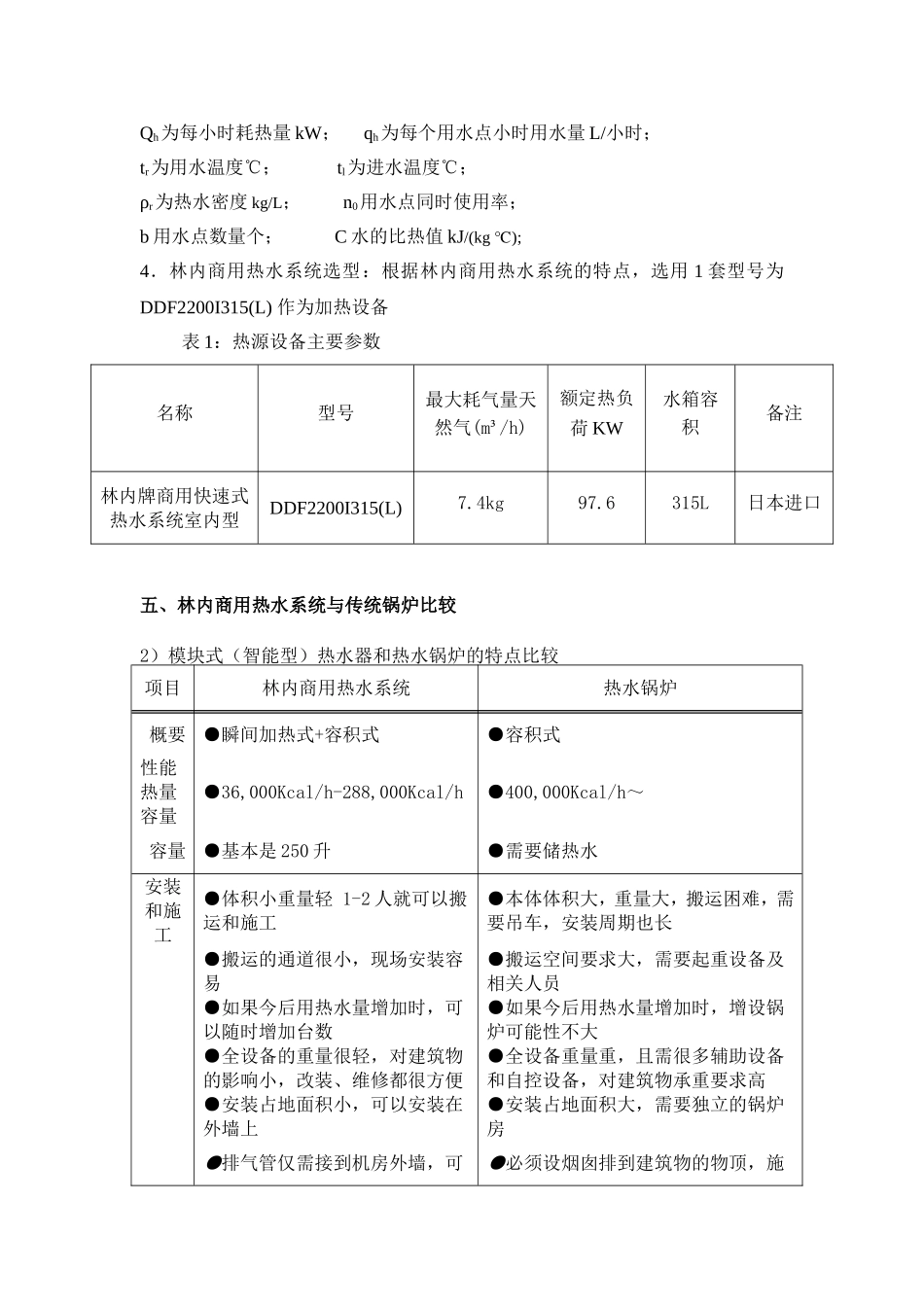

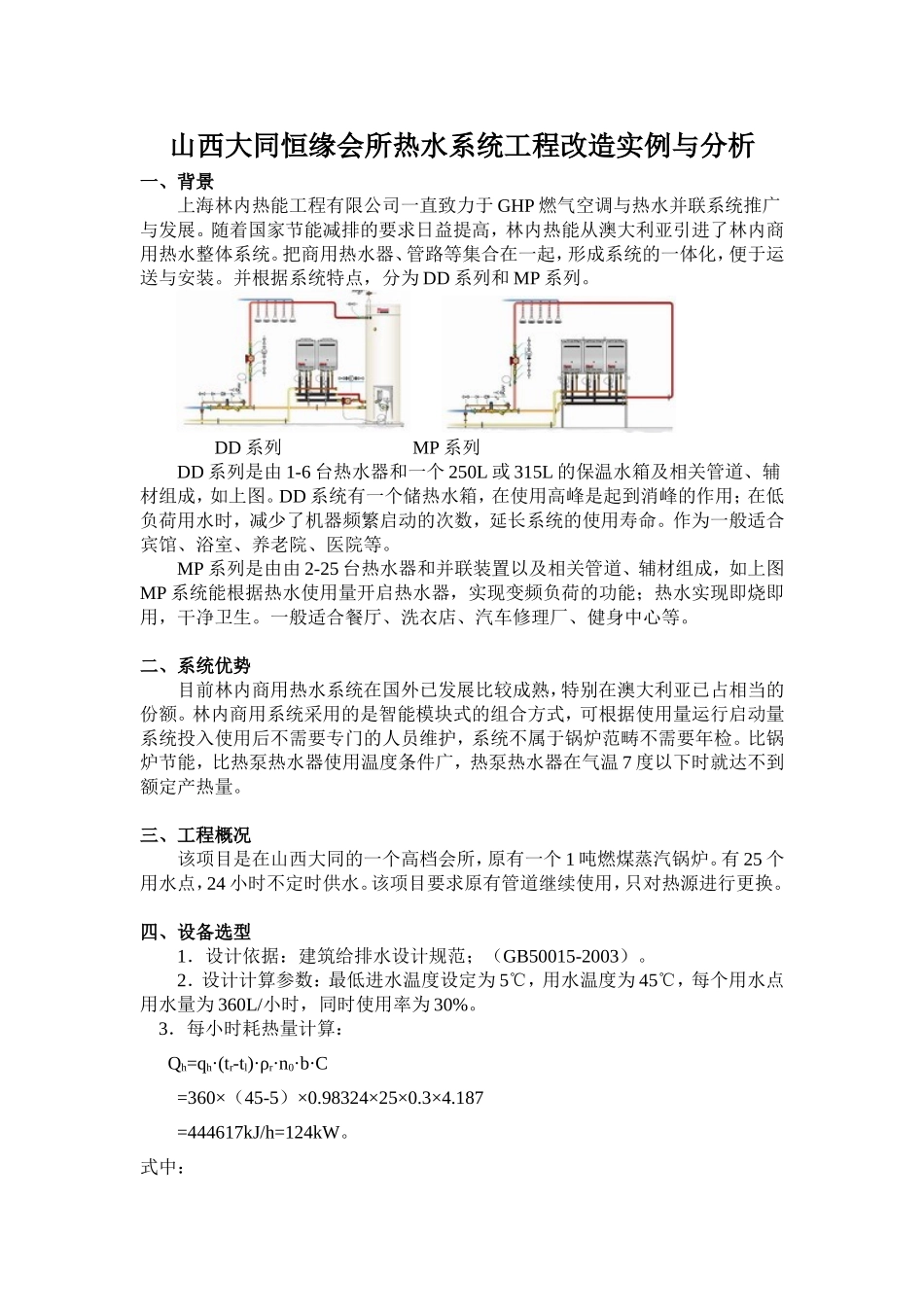

山西大同恒缘会所热水系统工程改造实例与分析一、背景上海林内热能工程有限公司一直致力于GHP燃气空调与热水并联系统推广与发展。随着国家节能减排的要求日益提高，林内热能从澳大利亚引进了林内商用热水整体系统。把商用热水器、管路等集合在一起，形成系统的一体化，便于运送与安装。并根据系统特点，分为DD系列和MP系列。DD系列MP系列DD系列是由1-6台热水器和一个250L或315L的保温水箱及相关管道、辅材组成，如上图。DD系统有一个储热水箱，在使用高峰是起到消峰的作用；在低负荷用水时，减少了机器频繁启动的次数，延长系统的使用寿命。作为一般适合宾馆、浴室、养老院、医院等。MP系列是由由2-25台热水器和并联装置以及相关管道、辅材组成，如上图MP系统能根据热水使用量开启热水器，实现变频负荷的功能；热水实现即烧即用，干净卫生。一般适合餐厅、洗衣店、汽车修理厂、健身中心等。二、系统优势目前林内商用热水系统在国外已发展比较成熟，特别在澳大利亚已占相当的份额。林内商用系统采用的是智能模块式的组合方式，可根据使用量运行启动量系统投入使用后不需要专门的人员维护，系统不属于锅炉范畴不需要年检。比锅炉节能，比热泵热水器使用温度条件广，热泵热水器在气温7度以下时就达不到额定产热量。三、工程概况该项目是在山西大同的一个高档会所，原有一个1吨燃煤蒸汽锅炉。有25个用水点，24小时不定时供水。该项目要求原有管道继续使用，只对热源进行更换。四、设备选型1．设计依据：建筑给排水设计规范；（GB50015-2003）。2．设计计算参数：最低进水温度设定为5℃，用水温度为45℃，每个用水点用水量为360L/小时，同时使用率为30%。3．每小时耗热量计算：Qh=qh·(tr-tl)·ρr·n0·b·C=360×（45-5）×0.98324×25×0.3×4.187=444617kJ/h=124kW。式中：Qh为每小时耗热量kW；qh为每个用水点小时用水量L/小时；tr为用水温度℃；tl为进水温度℃；ρr为热水密度kg/L；n0用水点同时使用率；b用水点数量个；C水的比热值kJ/(kg)℃;4．林内商用热水系统选型：根据林内商用热水系统的特点，选用1套型号为DDF2200I315(L)作为加热设备表1：热源设备主要参数名称型号最大耗气量天然气(m³/h)额定热负荷KW水箱容积备注林内牌商用快速式热水系统室内型DDF2200I315(L)7.4kg97.6315L日本进口五、林内商用热水系统与传统锅炉比较2）模块式（智能型）热水器和热水锅炉的特点比较项目林内商用热水系统热水锅炉概要●瞬间加热式+容积式●容积式性能热量容量●36,000Kcal/h-288,000Kcal/h●400,000Kcal/h～容量●基本是250升●需要储热水安装和施工●体积小重量轻1-2人就可以搬运和施工●本体体积大，重量大，搬运困难，需要吊车，安装周期也长●搬运的通道很小，现场安装容易●搬运空间要求大，需要起重设备及相关人员●如果今后用热水量增加时，可以随时增加台数●如果今后用热水量增加时，增设锅炉可能性不大●全设备的重量很轻，对建筑物的影响小，改装、维修都很方便●全设备重量重，且需很多辅助设备和自控设备，对建筑物承重要求高●安装占地面积小，可以安装在外墙上●安装占地面积大，需要独立的锅炉房●排气管仅需接到机房外墙，可●必须设烟囱排到建筑物的物顶，施不设烟囱，施工费低工费用大运转费用●因为是瞬间+容积式，可以根据负荷量来加热，十分经济●因为是容积式不可能根据负荷量来加热而需预先加热好储存●储热的热损失很小●储热的热损失很大操作使用●当1台发生故障，不会影响其他设备的正常运行●当锅炉发生故障时，必会出现停供热水维修保养●维修保养时仍可提供热水，可以逐台进行，不需全部停机●维修保养时必需停止锅炉的运行，停止供热●系统根据负荷自动顺次运行，从而延长每台机器的平均寿命●修理费用高●控制器可以显示故障代码，从而即时处理●锅炉停机降温后才能维修，费用高●林内商用热水系统不属于压力容器，不需要专门人员操作，不需要年检●锅炉属于压力容器需要设置上岗培训的锅炉操作工，每年安全年检其他●不需设立专人操作工●设置培训的锅炉操作工●控制器调节温度，简单方便●温度调节麻烦●出热水速度快●出热水速度慢●不需辅助设备●...
