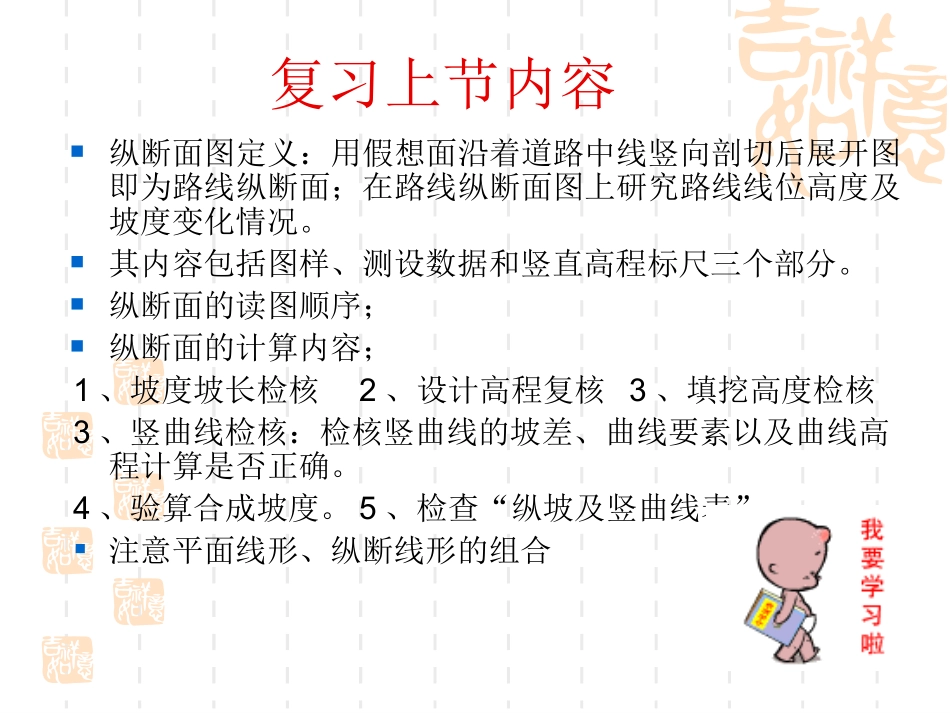

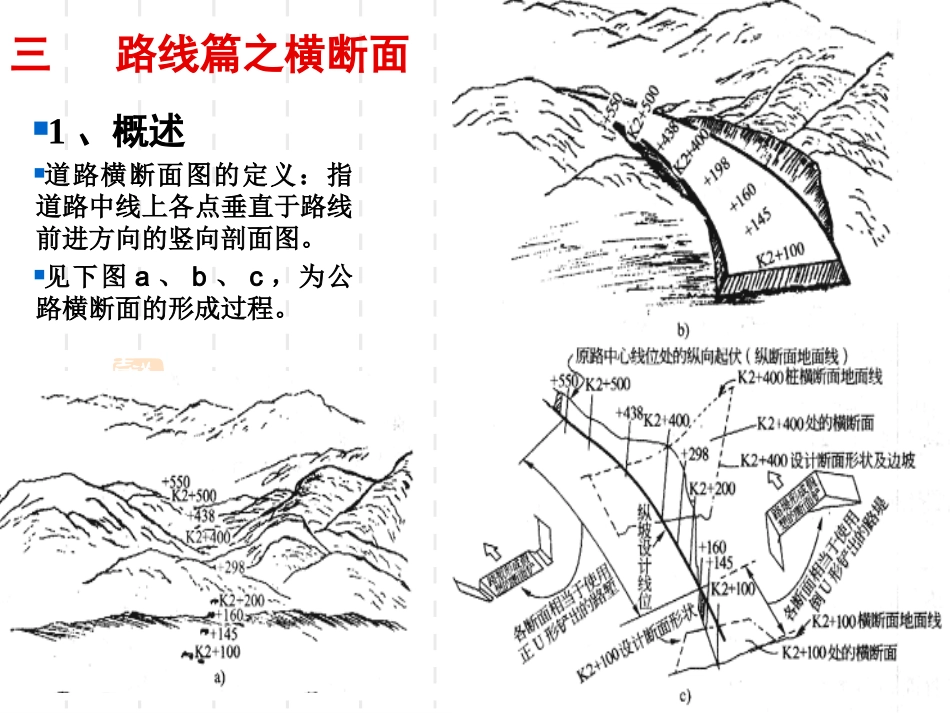

南阳市公路技工学校复习上节内容纵断面图定义：用假想面沿着道路中线竖向剖切后展开图即为路线纵断面；在路线纵断面图上研究路线线位高度及坡度变化情况。其内容包括图样、测设数据和竖直高程标尺三个部分。纵断面的读图顺序；纵断面的计算内容；1、坡度坡长检核2、设计高程复核3、填挖高度检核3、竖曲线检核：检核竖曲线的坡差、曲线要素以及曲线高程计算是否正确。4、验算合成坡度。5、检查“纵坡及竖曲线表”注意平面线形、纵断线形的组合三路线篇之横断面1、概述道路横断面图的定义：指道路中线上各点垂直于路线前进方向的竖向剖面图。见下图a、b、c，为公路横断面的形成过程。2、路幅的构成高速、一级公路横断面组成二、三、四级公路横断面组成不同等级公路的路幅的构成3、路基标准横断面及一般横断面(路基路面篇)路线横断面应考虑的因素1．平曲线资料：半径、缓和曲线、偏角、曲线位置（交点桩号）等；2．每个中桩的填挖高度；3．路基宽度，路面宽度（分别确定左右侧宽度）；4．各中桩的超高值；5．路基标准横断面图式（典型横断面）；6．路基边坡坡度值；7．边沟、截水沟的形式及尺寸；8．弯道上视距的是否得到保证（视距台设计）。9.用地面积4、横断面图绘制方法A．在计算纸上绘制横断面的地面线。地面线是在现场测绘的，若是纸上定线，可从大比例尺的地形图上内插获得。横断面图的比例尺一般是1：200。K5+300.00右：3.7,-0.17,12.7,-1.07,25,-2.31左：6.4,0.82,8.7,1.3,13.58,1.79,25,2.87B．绘出设计线：“戴帽子”（注意要考虑到超高与加宽）K5+300.00T=2.52C.绘出防护及加固设施的断面图。D．根据综合排水设计，画出路基边沟、截水沟、排灌渠等的位置和断面形式。E.路线横断面应考虑的因素1．平曲线资料：半径、缓和曲线、偏角、曲线位置（交点桩号）等；2．每个中桩的填挖高度；3．路基宽度，路面宽度（分别确定左右侧宽度）；4．各中桩的超高值；5．路基标准横断面图式（典型横断面）；6．路基边坡坡度值；7．边沟、截水沟的形式及尺寸；8．弯道上视距的是否得到保证（视距台设计）。9.用地面积F.绘制横断面图。G.完成所要求的各种表格路基设计表、用地面积表、路基土石方数量计算表5、横断面上超高的设置绕路面内边缘旋转：一般用于新建工程。绕路中线旋转：一般用于改建工程绕路面外边缘旋转：可在特殊设计时采用。A、超高的设置（1）超高过渡方式：1.无中间带道路的超高过渡2.有中间带公路的超高过渡绕中间带的中心线旋转：中间带宽度较窄（≤4.5m）的公路可采用；绕中央分隔带边缘旋转：各种宽度中间带的均可采用绕各自行车道中线旋转：车道数大于4条的公路可采用一般为缓和曲线的全长，对于四级公路可在直线段上设置超高缓和段。B、超高缓和段长度D、横断面上超高值的计算定义：超高值就是指设置超高后路中线、路面边缘及路肩边缘等计算点与路基设计高程的高差。（旋转方式不同，超高的计算公式也是不同的，具体见《道路勘测设计》一书）ZHHY双坡阶段旋转阶段全超高阶段6、横断面上加宽的设置A、《标准》规定，在设计半径小于250M的弯道上必须要设置加宽；加宽值可分为三类。后轮前轮路面应在曲线内侧进行加宽。路面加宽后，路基也应相应加宽。四级公路路基采用6.5m以上宽度时，当路面加宽后剩余的路肩宽度不小于0.5m时，则路基可不予加宽；小于0.5m时，则应加宽路基以保证路肩宽度不小于0.5m。分道行驶公路，当圆曲线半径较小时，其内侧车道的加宽值应大于外侧车道的加宽值，设计时应通过计算确定其差值。B.平曲线加宽的基本要求：C、加宽的过渡：加宽缓和段：路面由直线上的正常宽度过渡到曲线上加宽后的宽度的渐变段，一般为缓和曲线全长。1．比例过渡：适用于二、三、四级公路2．高次抛物线过渡：适用于适用于高速、一级公路及对路容有要求的二级公路。3．回旋线过渡：适用位置同2。A、横断面面积计算1、积距法：（条分法）适用于不规则图形面积计算。把横断面图划分成若干条等宽的小条，累加每一小条中心处的高度，再乘以条宽即为该图形的面...
