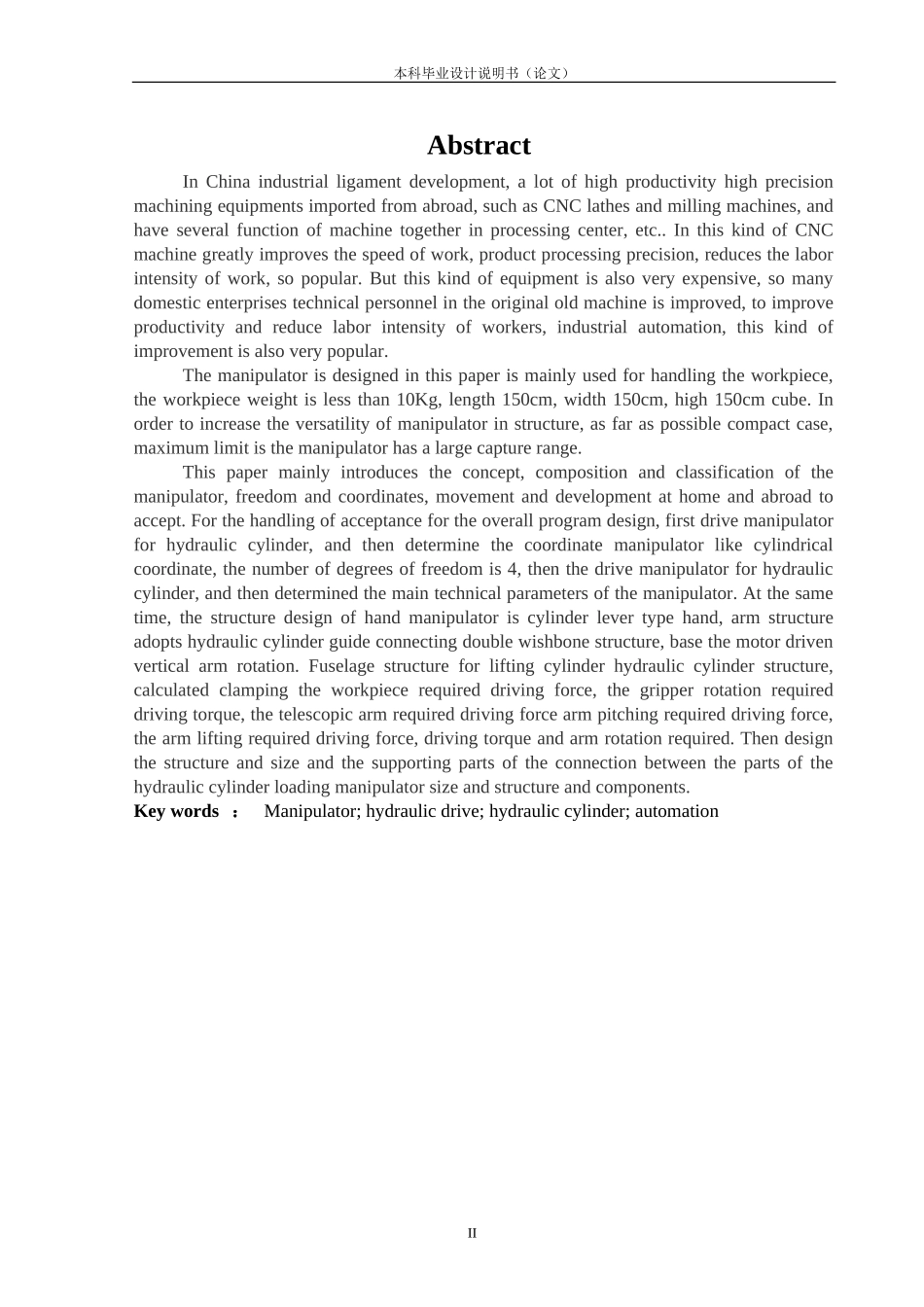

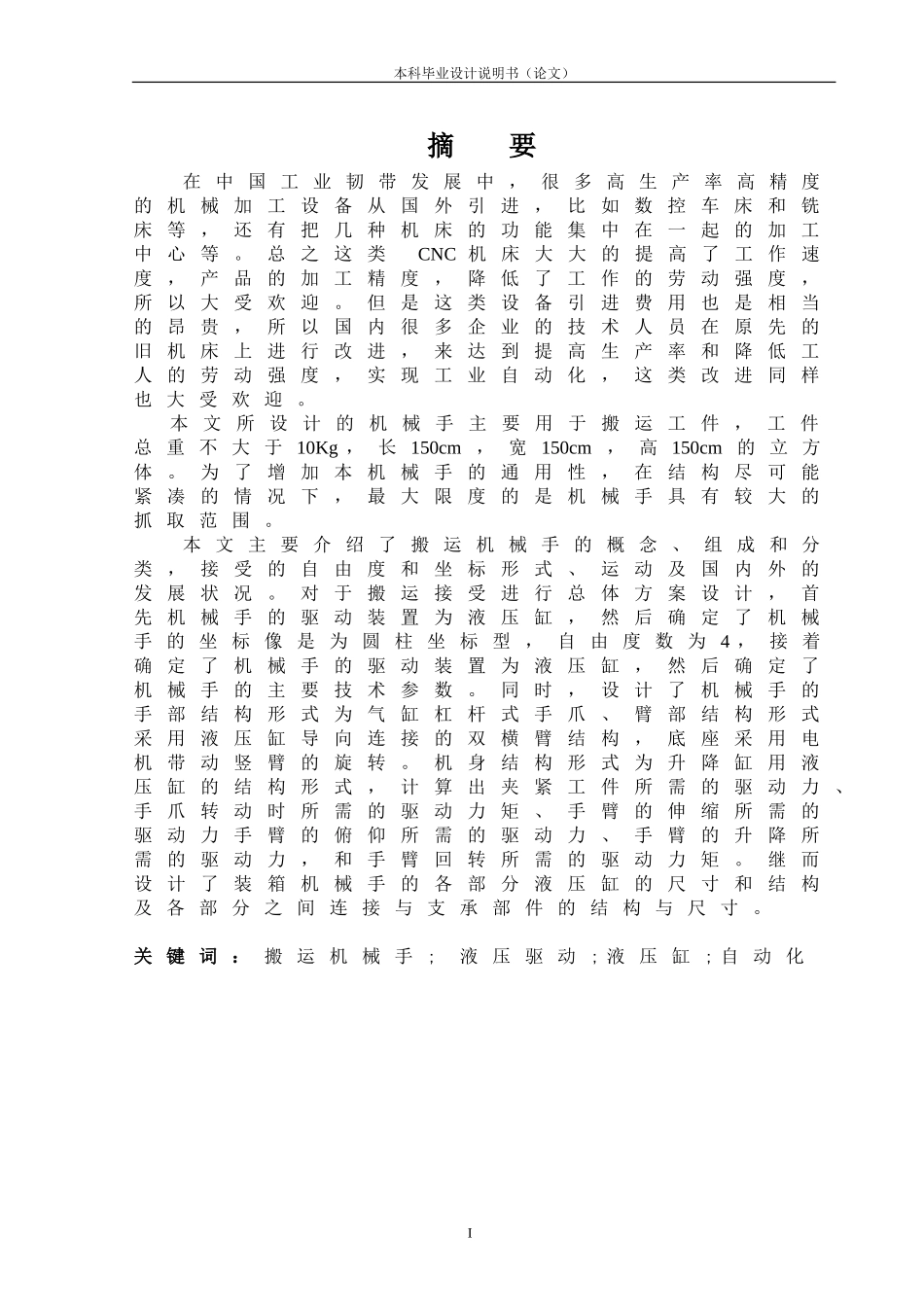

本科毕业设计说明书（论文）摘要在中国工业韧带发展中，很多高生产率高精度的机械加工设备从国外引进，比如数控车床和铣床等，还有把几种机床的功能集中在一起的加工中心等。总之这类CNC机床大大的提高了工作速度，产品的加工精度，降低了工作的劳动强度，所以大受欢迎。但是这类设备引进费用也是相当的昂贵，所以国内很多企业的技术人员在原先的旧机床上进行改进，来达到提高生产率和降低工人的劳动强度，实现工业自动化，这类改进同样也大受欢迎。本文所设计的机械手主要用于搬运工件，工件总重不大于10Kg，长150cm，宽150cm，高150cm的立方体。为了增加本机械手的通用性，在结构尽可能紧凑的情况下，最大限度的是机械手具有较大的抓取范围。本文主要介绍了搬运机械手的概念、组成和分类，接受的自由度和坐标形式、运动及国内外的发展状况。对于搬运接受进行总体方案设计，首先机械手的驱动装置为液压缸，然后确定了机械手的坐标像是为圆柱坐标型，自由度数为4，接着确定了机械手的驱动装置为液压缸，然后确定了机械手的主要技术参数。同时，设计了机械手的手部结构形式为气缸杠杆式手爪、臂部结构形式采用液压缸导向连接的双横臂结构，底座采用电机带动竖臂的旋转。机身结构形式为升降缸用液压缸的结构形式，计算出夹紧工件所需的驱动力、手爪转动时所需的驱动力矩、手臂的伸缩所需的驱动力手臂的俯仰所需的驱动力、手臂的升降所需的驱动力，和手臂回转所需的驱动力矩。继而设计了装箱机械手的各部分液压缸的尺寸和结构及各部分之间连接与支承部件的结构与尺寸。关键词：搬运机械手;液压驱动;液压缸;自动化I本科毕业设计说明书（论文）AbstractInChinaindustrialligamentdevelopment,alotofhighproductivityhighprecisionmachiningequipmentsimportedfromabroad,suchasCNClathesandmillingmachines,andhaveseveralfunctionofmachinetogetherinprocessingcenter,etc..InthiskindofCNCmachinegreatlyimprovesthespeedofwork,productprocessingprecision,reducesthelaborintensityofwork,sopopular.Butthiskindofequipmentisalsoveryexpensive,somanydomesticenterprisestechnicalpersonnelintheoriginaloldmachineisimproved,toimproveproductivityandreducelaborintensityofworkers,industrialautomation,thiskindofimprovementisalsoverypopular.Themanipulatorisdesignedinthispaperismainlyusedforhandlingtheworkpiece,theworkpieceweightislessthan10Kg,length150cm,width150cm,high150cmcube.Inordertoincreasetheversatilityofmanipulatorinstructure,asfaraspossiblecompactcase,maximumlimitisthemanipulatorhasalargecapturerange.Thispapermainlyintroducestheconcept,compositionandclassificationofthemanipulator,freedomandcoordinates,movementanddevelopmentathomeandabroadtoaccept.Forthehandlingofacceptancefortheoverallprogramdesign,firstdrivemanipulatorforhydrauliccylinder,andthendeterminethecoordinatemanipulatorlikecylindricalcoordinate,thenumberofdegreesoffreedomis4,thenthedrivemanipulatorforhydrauliccylinder,andthendeterminedthemaintechnicalparametersofthemanipulator.Atthesametime,thestructuredesignofhandmanipulatoriscylinderlevertypehand,armstructureadoptshydrauliccylinderguideconnectingdoublewishbonestructure,basethemotordrivenverticalarmrotation.Fuselagestructureforliftingcylinderhydrauliccylinderstructure,calculatedclampingtheworkpiecerequireddrivingforce,thegripperrotationrequireddrivingtorque,thetelescopicarmrequireddrivingforcearmpitchingrequireddrivingforce,thearmliftingrequireddrivingforce,drivingtorqueandarmrotationrequired.Thendesignthestructureandsizeandthesupportingpartsoftheconnectionbetweenthepartsofthehydrauliccylinderloadingmanipulatorsizeandstructureandcomponents.Keywords：Manipulator;hydraulicdrive;hydrauliccylinder;automationII本科毕业设计...
