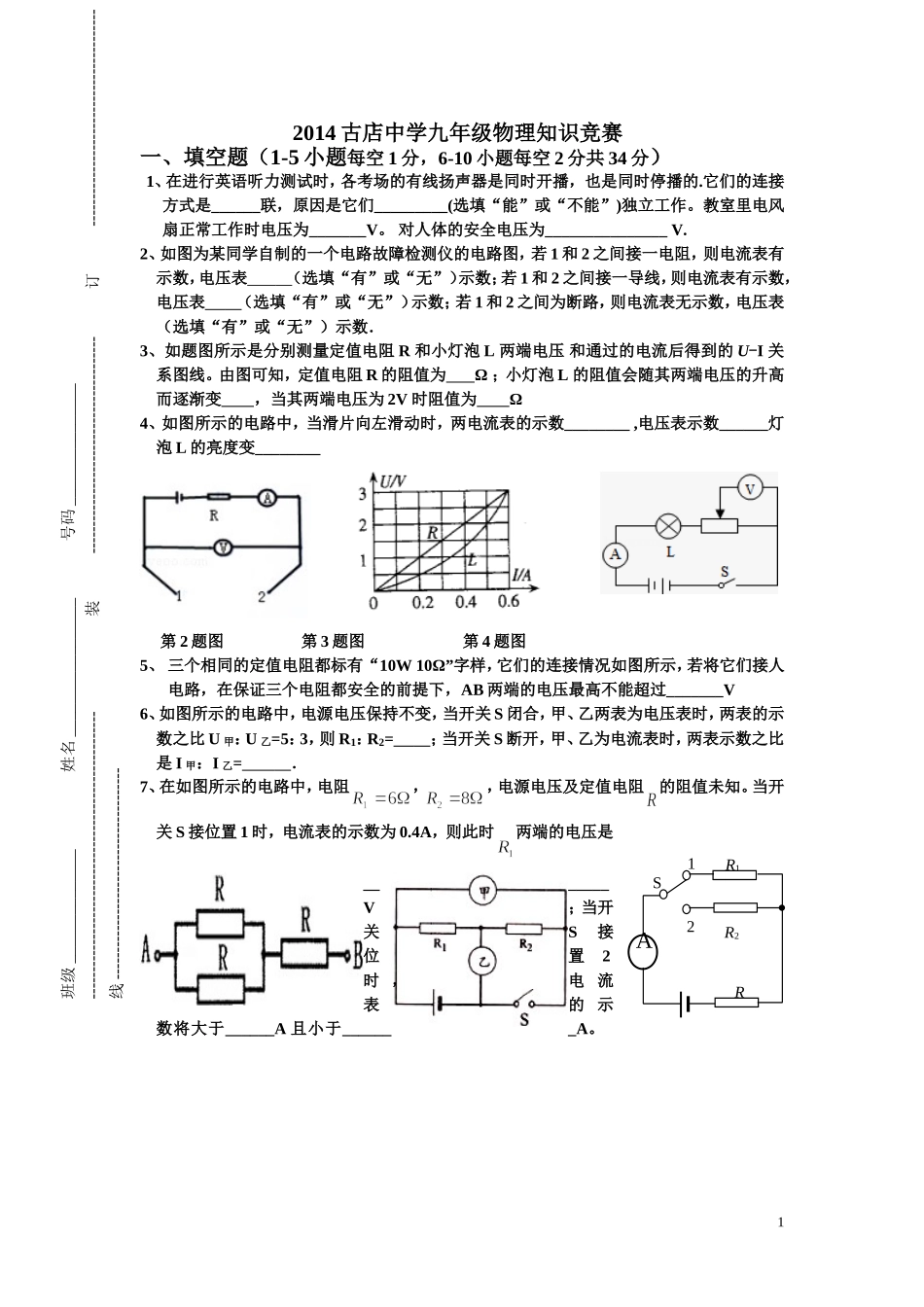

21AR1R2RS2014古店中学九年级物理知识竞赛一、填空题（1-5小题每空1分，6-10小题每空2分共34分）1、在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的.它们的连接方式是______联，原因是它们_________(选填“能”或“不能”)独立工作。教室里电风扇正常工作时电压为_______V。对人体的安全电压为_______________V.2、如图为某同学自制的一个电路故障检测仪的电路图，若1和2之间接一电阻，则电流表有示数，电压表（选填“有”或“无”）示数；若1和2之间接一导线，则电流表有示数，电压表（选填“有”或“无”）示数；若1和2之间为断路，则电流表无示数，电压表（选填“有”或“无”）示数．3、如题图所示是分别测量定值电阻R和小灯泡L两端电压和通过的电流后得到的U-I关系图线。由图可知，定值电阻R的阻值为Ω；小灯泡L的阻值会随其两端电压的升高而逐渐变，当其两端电压为2V时阻值为Ω4、如图所示的电路中，当滑片向左滑动时，两电流表的示数________,电压表示数______灯泡L的亮度变________第2题图第3题图第4题图5、三个相同的定值电阻都标有“10W10Ω”字样，它们的连接情况如图所示，若将它们接人电路，在保证三个电阻都安全的前提下，AB两端的电压最高不能超过_______V6、如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：3，则R1：R2=；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙=．7、在如图所示的电路中，电阻，，电源电压及定值电阻的阻值未知。当开关S接位置1时，电流表的示数为0.4A，则此时两端的电压是_______V；当开关S接位置2时，电流表的示数将大于______A且小于_______A。【版权所育名师原创作1班级______________姓名_________________号码_______________-----------------------------------------------------装----------------------------------------订----------------------------------------线---------------------------------------第5题图第6题图第7题图8、如图甲所示的电路中，电源电压不变，R0为定值电阻，R为电阻箱。闭合开关S后，调节电阻箱R的阻值，得到电压表示数U与电阻箱阻值R的变化关系如图乙所示，则可求出电源电压为V，R0的阻值为Ω。29、如图所示电源电压额定且U=12V，R1=12Ω．R2=6Ω，R3=4Ω，闭合开关S后，电流表A1的示数为_______A,A2的示数分别为_______A.10、如图所示电路中，已知R1=6Ω,R2=3Ω,R3=4Ω，则闭合开关后这三只电阻的实际功率之比为___________________。第9题图二、选择题（每题3分，共30分）题号12345678910选项1、如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（）cn·jy·comA、电压表的示数不变，电流表A1的示数变大B、电压表的示数变大，电流表A1的示数变大C、电流表A1的示数和电流表A2的示数同时变小D、电流表A1的示数和电流表A2的示数同时变大2、如图所示，电源电压保持不变，当闭合开关后，滑动变阻器的滑片向右移动的过程中，下列说法正确的是（）D来源：21cnj*y.co*m】A、电压表V1示数变大，电流表A示数变小B、电压表V2示数变大，电流表A示数变大2图甲R0RSV图乙102030400U/V1284R/ΩR1R2R3第10题图C、电压表V1示数和电流表A示数的乘积不变D、电压表V2示数和电流表A示数的比值变大3、在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。该电路中可能出现的故障是A．灯L短路B．灯L断路C．电阻R短路D．电阻R断路4、.甲、乙两金属球质量相等，初温相同，先将甲球投入冷水中，待热平衡后水温升高t℃，取出甲球（设热量与水均无损失），再迅速把乙球投入水中，这杯水热平衡后水温又升高t℃，设甲、乙两球的比热分别为C甲和C乙，则有A.C甲=C乙B.C甲>C乙C.C甲
