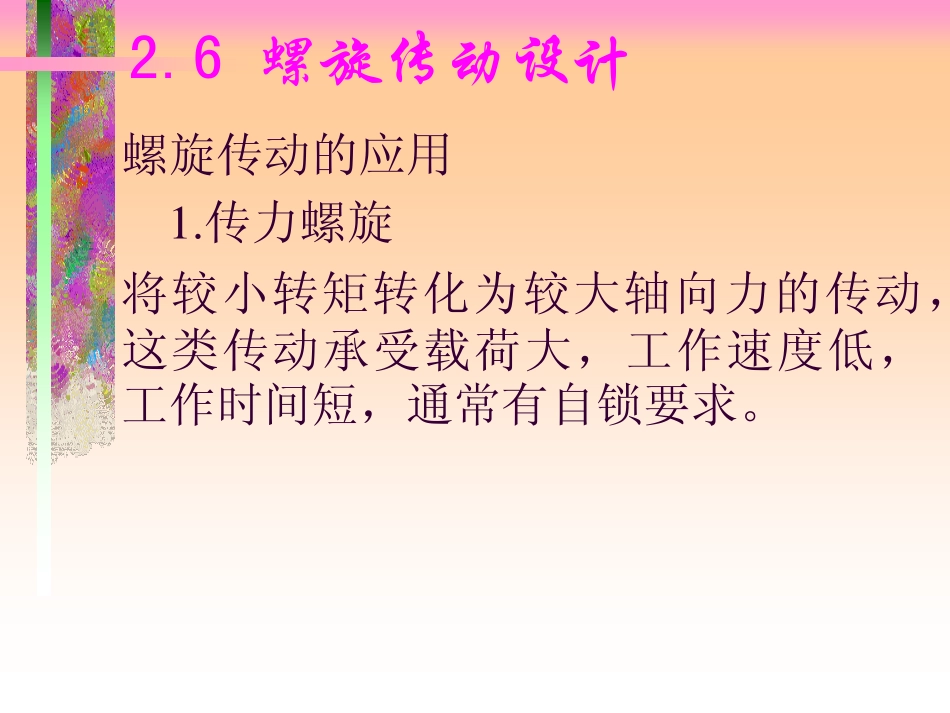

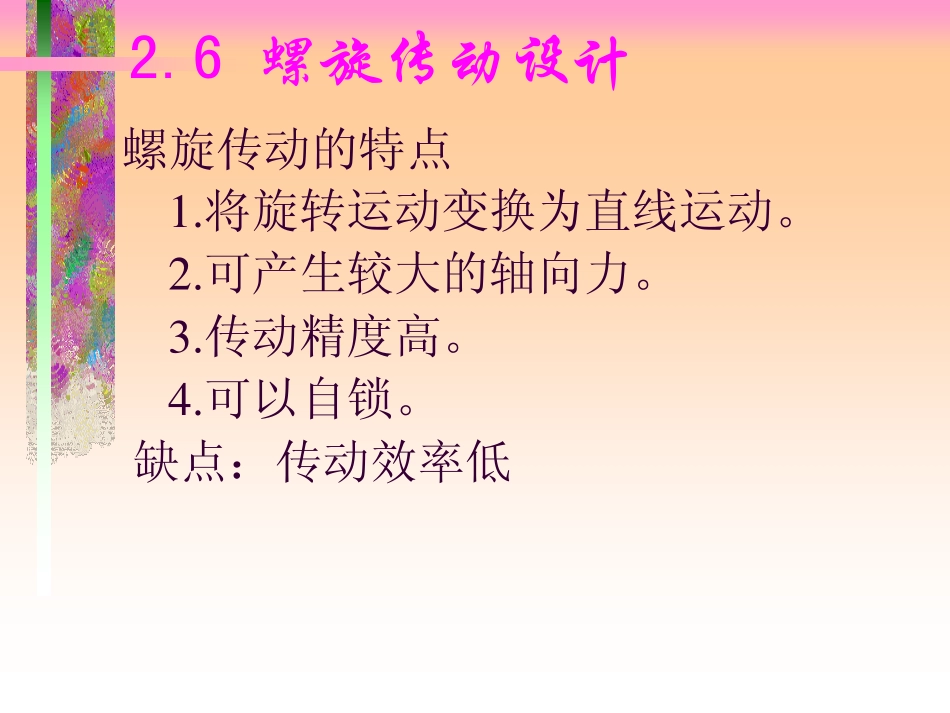

机械设计第2章机械系统传动零部件的设计2.6螺旋传动设计2.6螺旋传动设计螺旋传动的特点1.将旋转运动变换为直线运动。2.可产生较大的轴向力。3.传动精度高。4.可以自锁。缺点：传动效率低螺旋传动的应用1.传力螺旋将较小转矩转化为较大轴向力的传动，这类传动承受载荷大，工作速度低，工作时间短，通常有自锁要求。2.6螺旋传动设计螺旋传动的应用2.传导螺旋为获得精确的轴向位移2.6螺旋传动设计螺旋传动的应用2.传导螺旋为获得精确的轴向位移2.6螺旋传动设计螺旋传动的应用3.调整螺旋调节零件的相对位置2.6螺旋传动设计镗刀差动螺旋微调结构正、反螺旋快速调整结构右螺旋左螺旋螺旋传动的类型按运动方式分类防转机构防转机构螺母固定，螺杆相对于螺母转动并移动，螺杆的运动以螺母为支承（引导），不需要轴承和导轨，结构简单，应用广泛。例如螺旋千斤顶，螺旋测微仪，螺旋压力机等都是这种形式的应用。在移动距离较长的情况下，这种运动形式占用空间较大。2.6螺旋传动设计AA螺旋传动的类型按运动方式分类防转机构防转机构螺杆作旋转运动，螺母作直线往复运动。这种运动形式占用空间较小，常用在需要移动距离较长的场合，例如机床的进给系统。这种运动形式的螺杆两端需要设置轴承，引导螺杆作旋转运动，限制螺杆的直线运动自由度。螺母与机架之间需要设置导轨，引导螺母作直线运动，限制螺母的转动自由度。结构复杂。2.6螺旋传动设计螺旋传动的类型按运动方式分类防转机构防转机构螺杆固定，螺母转动并移动。结构简单，占用空间小。钻床高度调整，显微镜高度调整机构就是这中运动形式的应用。这种方式操作不方便，既不利于产生较大的轴向力，也不利于产生较高的运动精度。2.6螺旋传动设计螺旋传动的类型按运动方式分类防转机构防转机构螺母作旋转运动，螺杆作直线往复移动，螺母的转动需要支承，并需要限制移动自由度，螺杆的移动需要导轨，并需要限制转动自由度，结构复杂。当移动距离较大时需要占用较大的工作空间。这种运动形式应用较少。2.6螺旋传动设计螺旋传动的类型按运动方式分类防转机构防转机构2.6螺旋传动设计螺旋传动的类型按运动方式分类螺母螺杆应用特点固定旋转，直线千斤顶，千分尺结构简单，占用空间大直线旋转机床进给结构复杂，占用空间小旋转，直线固定显微镜高度调整结构简单，占用空间小旋转直线车床改拉床结构复杂，占用空间大2.6螺旋传动设计摩擦性质特点滑动螺旋结构简单，便于制造，易于自锁，摩擦阻力大，效率低，磨损快，滚动螺旋摩擦阻力小，传动效率高，结构复杂，静压螺旋摩擦阻力小，传动效率高，结构复杂，需要专门的液压系统供油。2.6螺旋传动设计螺旋传动的类型按摩擦性质分类p2p1Fah2h1进油回油节流器节流器Fr油腔螺旋面ABCAA导路螺母钢球反向器螺杆滑动螺旋静压螺旋滚动螺旋2.6.1螺纹的主要参数（自学）2.6螺旋传动设计2.6.2滑动螺旋副的受力、失效分析及常用材料螺旋副的载荷:轴向力螺纹力矩支承面力矩2.6螺旋传动设计AA2.6.2滑动螺旋副的受力、失效分析及常用材料主要失效形式:螺纹磨损螺纹破坏螺杆破坏螺杆失稳2.6螺旋传动设计AA材料牌号热处理使用条件螺杆Q235,Q275不热处理受力不大，转速低的次要传动或调节螺旋45,50正火，调质受力较大，转速低的传动或传力螺旋40Cr,65Mn淬火或调质重载、转速较高的重要传动20CrMnTi渗碳淬火重载、转速较高的重要传动CrWMn淬火尺寸稳定性好，用于精密传导螺旋传动38CrMoAlA渗氮尺寸稳定性好，用于精密传导螺旋传动螺母ZCuSn10P1重载荷、高速度、高精度螺母ZCuSn5Pb5Zn5较重载荷、中等速度ZCuAl10Fe3重载荷、低速度耐磨铸铁低速、手动、不重要的螺旋2.6.2滑动螺旋副的受力、失效分析及常用材料2.6螺旋传动设计2πFPdhp2[]πFPppdhH22[]πFPppdh2dH螺母螺杆112(2)2.6.3滑动螺旋传动的工作能力设计1.耐磨性计算2.6螺旋传动设计2πFPdhp螺母螺杆112(2)2.6.3滑动螺旋传动的工作能力设计1.耐磨性计算2.6螺旋传动设计2=0.50.8[]hPFdp对矩形螺纹和梯形螺纹230=0.750.65[]hPFdp对锯齿形螺纹22ca231143π0.2FTdd2vvvvtan()2arctan...
