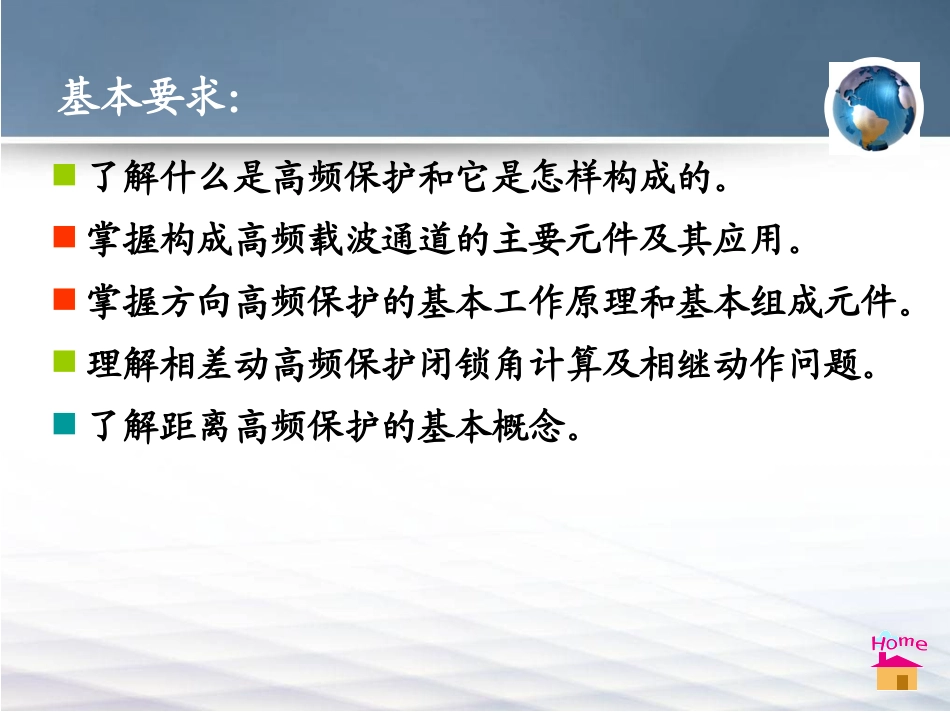

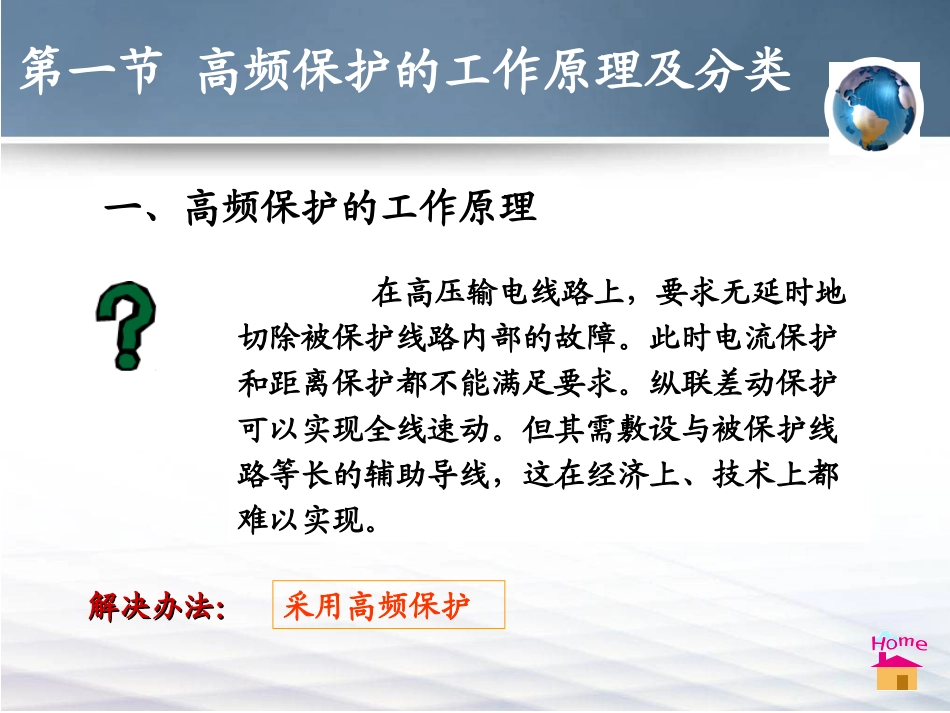

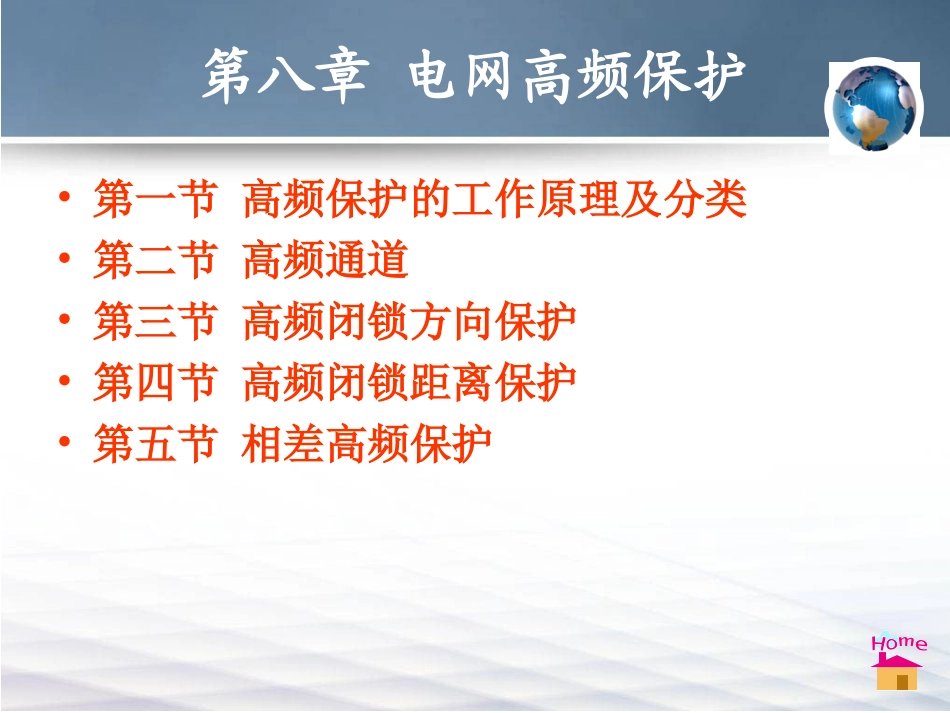

第八章电网高频保护•第一节高频保护的工作原理及分类•第二节高频通道•第三节高频闭锁方向保护•第四节高频闭锁距离保护•第五节相差高频保护了解什么是高频保护和它是怎样构成的。掌握构成高频载波通道的主要元件及其应用。掌握方向高频保护的基本工作原理和基本组成元件。理解相差动高频保护闭锁角计算及相继动作问题。了解距离高频保护的基本概念。基本要求：第一节高频保护的工作原理及分类一、高频保护的工作原理在高压输电线路上，要求无延时地切除被保护线路内部的故障。此时电流保护和距离保护都不能满足要求。纵联差动保护可以实现全线速动。但其需敷设与被保护线路等长的辅助导线，这在经济上、技术上都难以实现。解决办法：解决办法：采用高频保护一、高频保护的工作原理是利用现代通讯中的高频通讯技术。用高频载波代替辅助导线，传送线路两侧电信号，所以高频保护的原理是反应被保护线路首末两端电流的差或功率方向信号，用高频载波将信号传输到对侧加以比较而决定保护是否动作。高频保护与线路的纵联差动保护类似，正常运行及区外故障时，保护不动，区内故障全线速动。目前，高频保护是220KV及以上电压级复杂电网的主保护方式。在110～220KV输电线路上高频保护的动作时间为50毫秒左右，在330千伏及以上的输电线路上动作时间在40毫秒以下。。二、高频保护的分类1、按反应工频电气量和非工频电气量分两大类。1）根据比较被保护线路两端的功率方向的原理构成的保护有f方向比较式高频保护；2）根据比较被保护线路两端工频电流相位的原理构成的保护有相差高频保护；3）反应非工频电气量的保护有高频电流保护；反应暂态过程的高频保护有脉冲数字式高频保护。2、按通道工作频率分为电力载波（50～300kHz）；微波（3000～30000MHz）。3、按高频信号作用分为闭锁信号；允许信号及跳闸信号。4、按通道工作方式分为线路正常运行时长期发信和只有在线路故障时发信的故障启动发信方式。5、按对高频信号的调制方式分为幅度调制和频率调制。6、按对两端高频信号的频率的异同可分为单频制和双频制。三、高频保护的构成•高频保护由继电部分和通信部分构成。通讯部分由收发信机和通道组成。构成高频保护的方框图如图8-1所示。下面以反映工频电气量的高频保护为例，说明继电部分和通信部分的工作情况。继电部分发信机发信机继电部分MN收信机收信机通信部分通道图8-1高频保护结构方框图三、高频保护的构成•继电部分根据被反应的工频电气量性质的高频信号（这高频信号通过通道，从线路一端传送到另一端，对端收信机收到高频信号后，将该高频信号还原成继电部分所需的工频信号通过继电部分进行比较），决定保护装置是否动作。这高频信号也称为载波信号，这种通信方式也称为载波通信，其通道也称为载波通道。继电部分发信机发信机继电部分MN收信机收信机通信部分通道图8-1高频保护结构方框图第二节高频通道第二节高频通道继电保护高频通道有三种，电力载波通道；微波通道及光纤通道。一、输电线路高频通道（一）输电线路高频通道的构成方式通道载波频率在50～300kHz，f<50kHz,受工频电压干扰大，而各加工设备构成困难；f>300kHz时，高频能量损耗大大增加。高频收发信机与输电线路连接方式有两种，一种是将收信机连接在一相导线与大地之间，称为“相--地”制高频通道；另一种是将收信机连接在两相导线之间，称为“相—相”制高频通道。二、“相—地”制高频通道的主要设备目前应用比较广泛的载波通道是“导线一大地”制。1.高频阻波器高频阻波器是由电感线圈和可调电容组成，当通过载波频率时，它所呈现的阻抗最大。对工频电流而言，阻抗较小，因而工频电流可畅通无阻，不会影响输电线路正常传输。2.结合电容器它是一个高压电容器，电容很小，对工频电压呈现很大的阻抗，使收发信机与高压输电线路绝缘，载频信号顺利通过。结合电容器与连接滤波器组成带通滤波器，对载频进行滤波。3.连接滤波器它是一个可调节的空心变压器，与结合电容器共同组成带通滤波器，连接滤波器起着阻抗匹配的作用，并减少高频信号的损耗，增加输出功率。4.高频电缆用来连接户内的收发信机和装在户外的...
