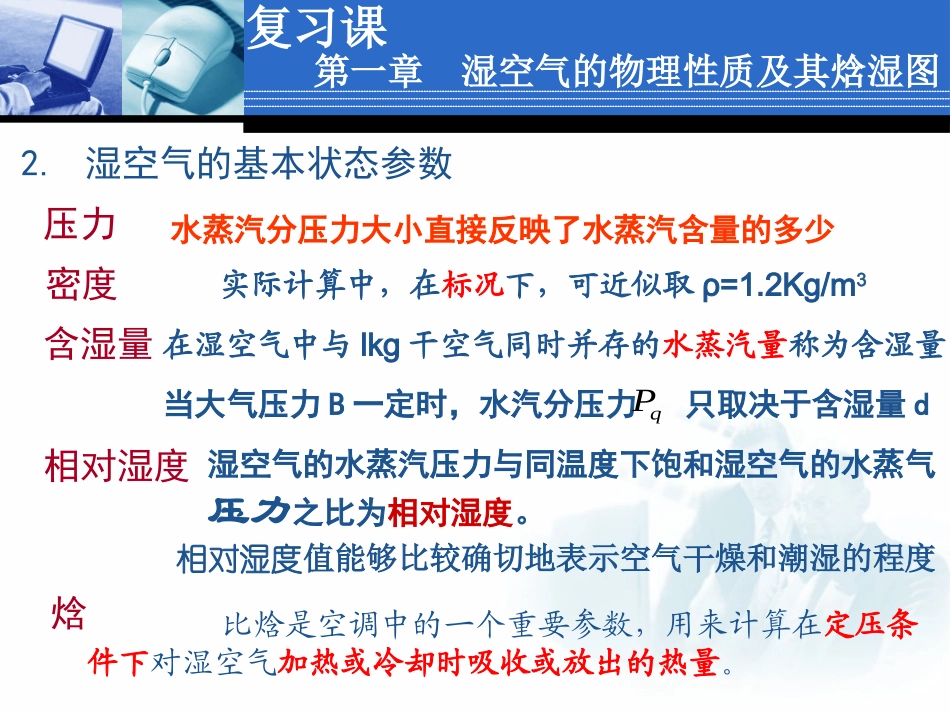

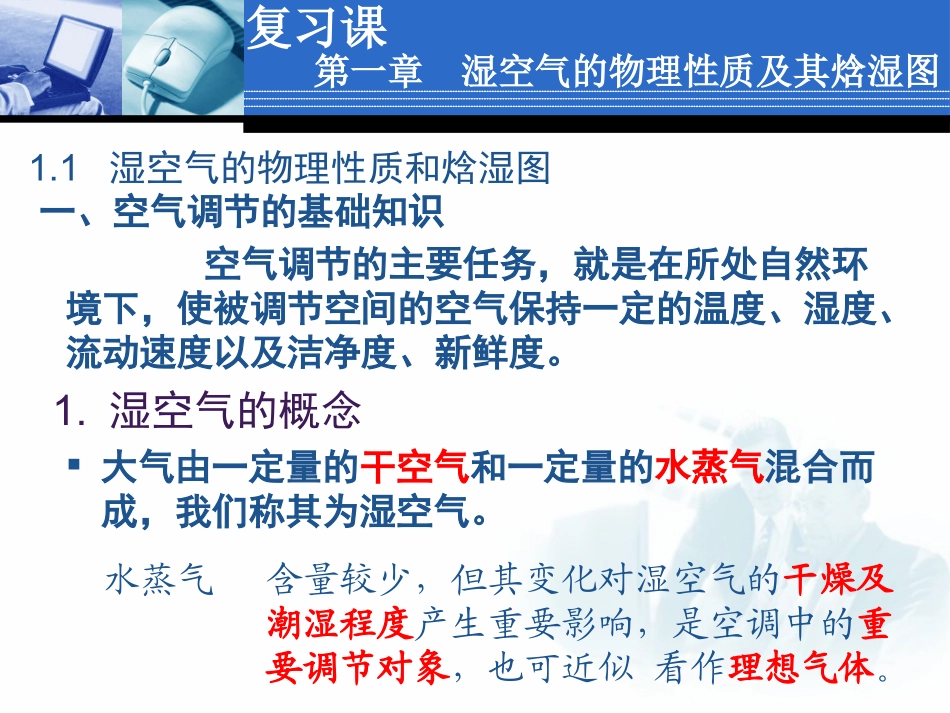

复习课第一章湿空气的物理性质及其焓湿图1.1湿空气的物理性质和焓湿图一、空气调节的基础知识空气调节的主要任务，就是在所处自然环境下，使被调节空间的空气保持一定的温度、湿度、流动速度以及洁净度、新鲜度。1.湿空气的概念大气由一定量的干空气和一定量的水蒸气混合而成，我们称其为湿空气。水蒸气含量较少，但其变化对湿空气的干燥及潮湿程度产生重要影响，是空调中的重要调节对象，也可近似看作理想气体。复习课第一章湿空气的物理性质及其焓湿图2.湿空气的基本状态参数压力水蒸汽分压力大小直接反映了水蒸汽含量的多少密度实际计算中，在标况下，可近似取ρ=1.2Kg/m3含湿量在湿空气中与lkg干空气同时并存的水蒸汽量称为含湿量当大气压力B一定时，水汽分压力只取决于含湿量dqP相对湿度湿空气的水蒸汽压力与同温度下饱和湿空气的水蒸气压力之比为相对湿度。相对湿度值能够比较确切地表示空气干燥和潮湿的程度焓比焓是空调中的一个重要参数，用来计算在定压条件下对湿空气加热或冷却时吸收或放出的热量。复习课第一章湿空气的物理性质及其焓湿图第二节湿空气的焓湿图在空气调节中，经常需要确定湿空气的状态及其变化过程。确定方法有：按公式计算；查表；查焓湿图。焓湿图的作用：简化计算；直观描述湿空气状态变化过程。为了简化工程计算，发展了湿空气参数的图解表示法，并被称为焓湿图。作用：1.确定湿空气的状态参数；2.表示湿空气的状态变化过程。复习课第一章湿空气的物理性质及其焓湿图第二节湿空气的焓湿图独立状态参数能够在h-d图上确定湿空气状态的参数。在B一定的条件下，在h,d,t,Φ中，已知任意两个参数，则湿空气状态就确定了，亦即在h-d图上有一确定的点，其余参数均可由此点查出，因此，将这些参数称为独立参数。但d与Pq不能确定一个空气状态点，故d与Pq只能有一个作为独立参数。复习课第一章湿空气的物理性质及其焓湿图第二节湿空气的焓湿图热湿比ε为湿空气的焓变化与含湿量变化之比，即：ε=△h/△d=Q/Wε的大小及正负表示了湿空气状态变化过程的方向和特征。房间热湿比为余热量和余湿量之比。复习课第一章湿空气的物理性质及其焓湿图第三节露点温度及湿球温度1、露点温度tl定义在h-d图上的确定方法2、湿球温度ts定义在h-d图上的确定方法可近似认为是等焓过程。复习课第一章湿空气的物理性质及其焓湿图第四节焓湿图的应用一、湿空气状态变化过程在焓湿图上的表示1、湿空气的加热过程温度增高而含湿量不变。处理设备：(电)空气加热器2、湿空气的等湿冷却过程处理设备：表面式冷却器，喷水室3、湿空气的等焓加湿过程处理设备：喷水室4、湿空气的等焓减湿过程处理设备：固体吸湿剂复习课第一章湿空气的物理性质及其焓湿图第四节焓湿图的应用一、湿空气状态变化过程在焓湿图上的表示5、湿空气的等温加湿过程向空气中喷干蒸汽。处理设备：蒸汽加湿器，喷水室6、湿空气的等温减湿过程处理设备：液体吸湿剂7、湿空气的冷却去湿过程处理设备：表面式冷却器，喷水室复习课第一章湿空气的物理性质及其焓湿图第四节焓湿图的应用二、不同状态空气的混合态在i－d图上的确定1、混合定律空气混合遵守质量、能量守恒，则：CBABBAACBABBAAdGGdGdGiGGiGiG)()(A，C，B在同一直线上，而且有：BACABCCABCGGddddiiiiACCB第一节室内外空气计算参数１、室内空气计算参数新有效温度和舒适区PMV-PPD指标a.人体热量平衡方程与舒适性b.室内空气计算参数公共建筑空调室内设计参数参见《公共建筑节能设计标准》（GB50189-2005）。第二章空调负荷计算与送风量复习课温、湿度指标＊温、湿度基数：所要保持的基准温度和基准相对湿度。＊空调精度：温度和相对湿度允许的波动范围。第一节室内外空气计算参数１、室外空气计算参数a.室外空气温、湿度的变化规律b.夏季室外空气计算参数详见附录2-1。逐时温度wwpwmaxwptt(tt)cos(15225)....例：求夏季北京市13时的室外计算温度。第二章空调负荷计算与送风量复习课第二节太阳辐射对建筑物的热作用从空气调节角度分析太阳辐射夏季：增加了冷负荷，不利冬季：减少了采暖负荷，有利大气对太阳...
