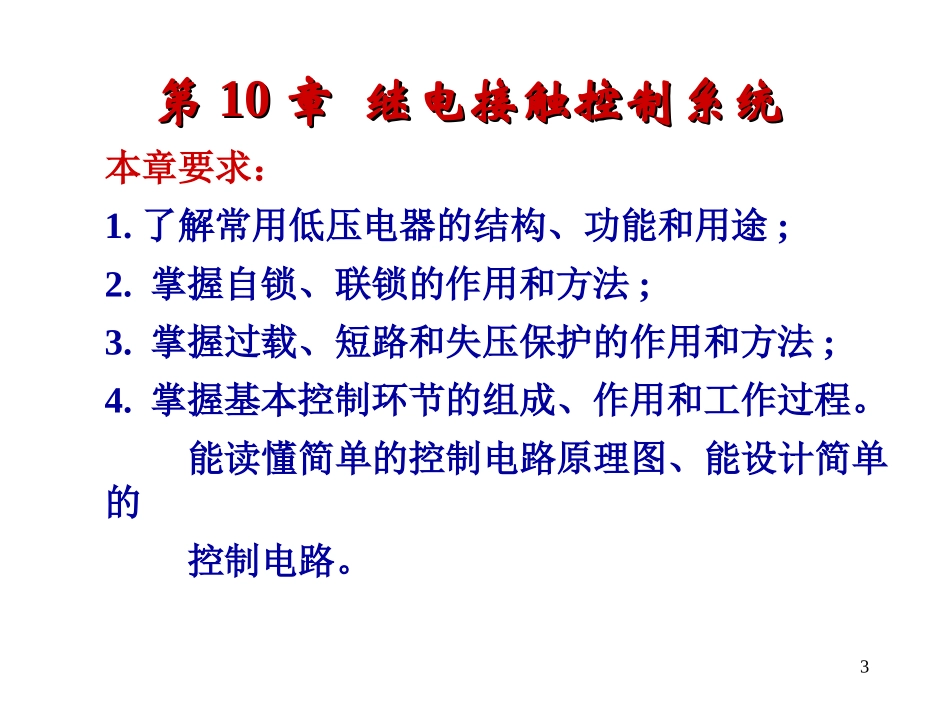

1第10章继电接触控制系统继电接触控制系统2第第1010章继电接触控制系统章继电接触控制系统10.4行程控制10.1常用控制电器10.2鼠笼式电动机直接起动的控制线路10.3鼠笼式电动机正反转的控制线路10.5时间控制3本章要求：1.了解常用低压电器的结构、功能和用途;2.掌握自锁、联锁的作用和方法;3.掌握过载、短路和失压保护的作用和方法;4.掌握基本控制环节的组成、作用和工作过程。能读懂简单的控制电路原理图、能设计简单的控制电路。第第1010章继电接触控制系统章继电接触控制系统4应用电动机拖动生产机械，称为电力拖动。利用继电器、接触器实现对电动机和生产设备的控制和保护，称为继电接触控制。本章主要介绍几种常用的低压电器，基本的控制环节和保护环节的典型线路。第10章继电接触控制系统第10章继电接触控制系统实现继电接触控制的电气设备，统称为控制电器，如刀闸、按钮、继电器、接触器等。下面介绍常用控制电器的用途及电工表示符号。51.用途：组合开关也称转换开关，常用于机床控制电路的电源开关，也用于小容量电动机的起/停控制或照明线路的开关控制。2.结构：对常用的三极开关来说，每一极有一对静触片与盒外接线柱相接，动触片受手柄控制可以转动，以达到线路的通/断控制。3.种类：有单极、双极、三极和四极等，额定电流有10、25、60和100A等多种。10.1.1组合开关10.110.1常用控制电器常用控制电器6M3~用组合开关起停电动机的接线图用组合开关起停电动机的接线图手柄转轴静触头动触头用手柄转动转轴时，就可将三个触点同时接通或断开。710.1.2按钮(手动切换电器)(b)结构按钮常用于接通和断开控制电路。按钮的外形图和结构如图所示。按钮开关的外形和符号(a)外形图常闭触点常开触点常开触点8动合（常开）触头动断（常闭）触头按钮帽复位弹簧按钮的额定电流一般不超过5A9复位弹簧支柱连杆常闭静触头桥式静触头常开静触头外壳4SBSBSB结构符号名称常闭按钮(停止按钮)常开按钮(起动按钮)复合按钮1234123按钮帽10交流接触器的外形与结构交流接触器的外形与结构10.1.310.1.3接触接触器器用于频繁地接通和断开用于频繁地接通和断开大电流大电流电路的开关电器。电路的开关电器。(a)(a)外形外形(b)(b)结构结构1110.1.310.1.3接触器接触器用于频繁地接通和断开大电流电路的开关电器。用于频繁地接通和断开大电流电路的开关电器。~M3~线圈辅助触点铁心衔铁电源电源电机电机主触点常闭常开弹簧12交流接触器的结构原理图复位弹簧动铁心线圈静铁心1231´2´3´主触点动合(常开)辅助触头动断触点动合触点13交流接触器线圈通电后的状态1231´2´3´动断触点断开动合触点闭合i主触点闭合辅助触头线圈复位弹簧动铁心静铁心14符号符号线圈线圈KMKM用于主电路流用于主电路流过的大电流过的大电流((需需加灭弧装置加灭弧装置))用于控制电路流用于控制电路流过的小电流过的小电流((无需加灭弧装置无需加灭弧装置))KMKM动合动合((常开常开))辅助触点辅助触点动断动断((常闭常闭))辅助触点辅助触点KMKM属于同一器件的线圈和触点用相同的文字表示属于同一器件的线圈和触点用相同的文字表示接触器技术指标：额定工作电压、电流、触点数目等。接触器技术指标：额定工作电压、电流、触点数目等。动合动合((常开常开))主触点主触点KMKM常用的交流接触器有常用的交流接触器有CJ10CJ10、、CJ12CJ12、、CJ20CJ20和和3TB3TB等系列。等系列。如如CJ10CJ10系列主触点额定电流系列主触点额定电流55、、1010、、2020、、4040、、7575、、120A120A等数种；额定工作电压通常是等数种；额定工作电压通常是220V220V或或380V380V。。1510.1.410.1.4继电器继电器继电器和接触器的结构和工作原理大致相继电器和接触器的结构和工作原理大致相同。同。主要区别在于：主要区别在于：接触器的主触点可以通过接触器的主触点可以通过大电流大电流；；继电器的体积和触点容量小，触点数目多，继电器的体积和触点容量小，触点数目多，且只能通过且只能通过小电流小电流。所以，继电器一般用于。所以，继电器一般用于控制电路控制电路中。中。1.1.电流及电压继电器电流及电压继电器电流继电器：电流继电器：可用于过载或过...
