九年级物理第十六章第四节变阻器课件(新人教版)VIP免费

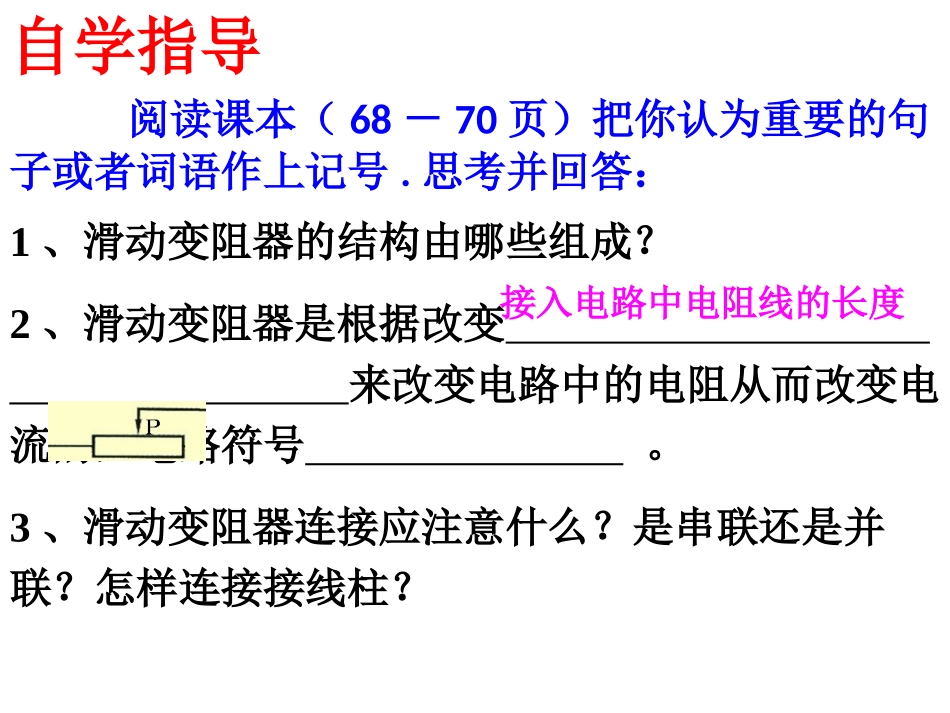

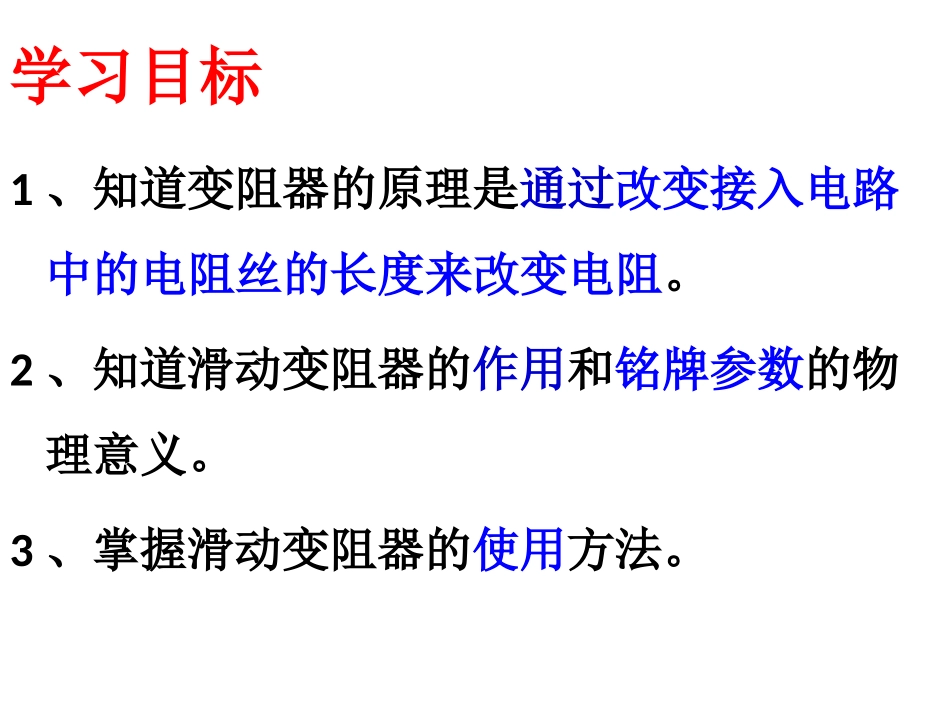

郧县茶店中学学习目标1、知道变阻器的原理是通过改变接入电路中的电阻丝的长度来改变电阻。2、知道滑动变阻器的作用和铭牌参数的物理意义。3、掌握滑动变阻器的使用方法。自学指导阅读课本（68－70页）把你认为重要的句子或者词语作上记号.思考并回答：1、滑动变阻器的结构由哪些组成？2、滑动变阻器是根据改变来改变电路中的电阻从而改变电流的，电路符号。3、滑动变阻器连接应注意什么？是串联还是并联？怎样连接接线柱？接入电路中电阻线的长度A自学检测1、如图所示的甲、乙两种电路是在电源电压不变的情况下，利用滑动变阻器改变小灯泡亮度的是：（）A、甲图B、乙图C、两图都可以D、两图都不能改变灯的亮度（甲）（乙）2、如图所示，用滑动变阻器控制灯的亮度，若要求滑片P向C端滑动时灯变亮，则变阻器连入电路中正确的接法是（）A、C接M，D接NB、A接M，B接NC、A接M，D接ND、B接M，D接NC2、改变导体最方便、实用的方法是哪一种？（改变导体的长度）（可改变长度、材料、横截面积、温度）1、在电压不变的条件下，要改变灯泡的亮度（电流），就要改变导体的电阻，那么如何改变导体的电阻？点拨一.改变电阻的方法实验：用铅笔芯使电路中的电流连续变化原理：通过改变导体在电路中的长度来改变电阻，从而改变电流大小。1、认识滑动变阻器：CDAB①表面涂有绝缘层的电阻丝②瓷管③金属滑片P④金属杆⑤支架结构示意图电路符号P点拨二、滑动变阻器工作原理滑动变阻器的原理：通过改变接入电路中的电阻丝的长度来改变电阻。电阻丝的材料是电阻率比较大的镍铬合金丝。练习使用滑动变阻器将如图所示的滑动变阻器的滑片P向右移动的过程中：1.当A、D接入电路时，接入电路的电阻值将_______；2.当A、C接入电路时，接入电路的电阻值将_________；3.当B、C接入电路时，接入电路的电阻值将；4.当B、D接入电路时，接入电路的电阻值将；5.当C、D接入电路时，接入电路的电阻为_________；6.当A、B接入电路时，变阻器成为_________；定值电阻变大变大零变小变小注意：在连接滑动变阻器时，不能“同上”或者“同下”1、其中“同上”电阻为0（相当于一条导线）2、而“同下”电阻最大（相当于定值电阻）。这两种接法无法改变电阻的大小请做笔记！2、铭牌上标的“20Ω1A”是什么意思？20Ω1A物理意义：变阻器的最大阻值是20Ω，允许通过的最大电流是1A。(否则会烧坏变阻器)请做笔记！连接电路时要将滑动变阻器的滑片置于最大阻值处。目的：为了防止闭和合开关时电流过大而烧坏元件.（保护电路）注意：请做笔记！3、滑动变阻器的正确接法:1、变阻器要串联连入电路,2、连接时，其正确接法是“一上一下”3、连接电路时要将滑动变阻器的滑片置于最大阻值处；思考：怎样用滑动变阻器控制电阻两端的电压？1、闭合开关，定值电阻不变，使电压表的读数变大，应该把滑片向调节。2、更换不同的定值电阻，要使电压表的示数不变，应该把滑片向调节。点拨：两电阻串联，若其中一个电阻增大，要想分到的压不变，则另一个电阻也要跟着增大，保证两电阻之比不变。点拨：两电阻串联，靠电阻大小分压，电阻越大，分到的压越大左右请在70页图16.4－4旁的（1）、（2）处做笔记！滑动变阻器的作用1、保护电路2、改变电路的电流3、改变或者控制部分电路的电压几种常见的变阻器：电阻箱滑动变阻器电位器如图所示电阻箱的示数是Ω，此电阻箱有种读数。2008104【思考】亮度改变风速改变音量改变生活中这些用电器有哪些工作特点？这些用电器的调节功能是通过电位器来实现的。例：收音机上调节音量的旋钮实际上是一个电位器.若接线片A、B已接入了电路，则顺时针转动旋钮触片时，收音机的音量将变，若把A、C接入电路，音量发生变化。（选择“会”与“不会”）小电位器的实质就是变阻器，可用于亮度、音量、温度等的调节。不会1、滑动变阻器的原理：通过改变接入电路中的电阻丝的长度来改变电阻。电阻丝的材料是电阻率比较大的镍铬合金丝。2、铭牌上标的“20Ω1A”的物理意义：变阻器的最大阻值是20Ω，允许通过的最大电流是1A。(否则会烧坏变阻器)注意：在连接滑动变阻器时，不能“同上”或者“同下”1、“同上”电阻为0（相当于一条...
