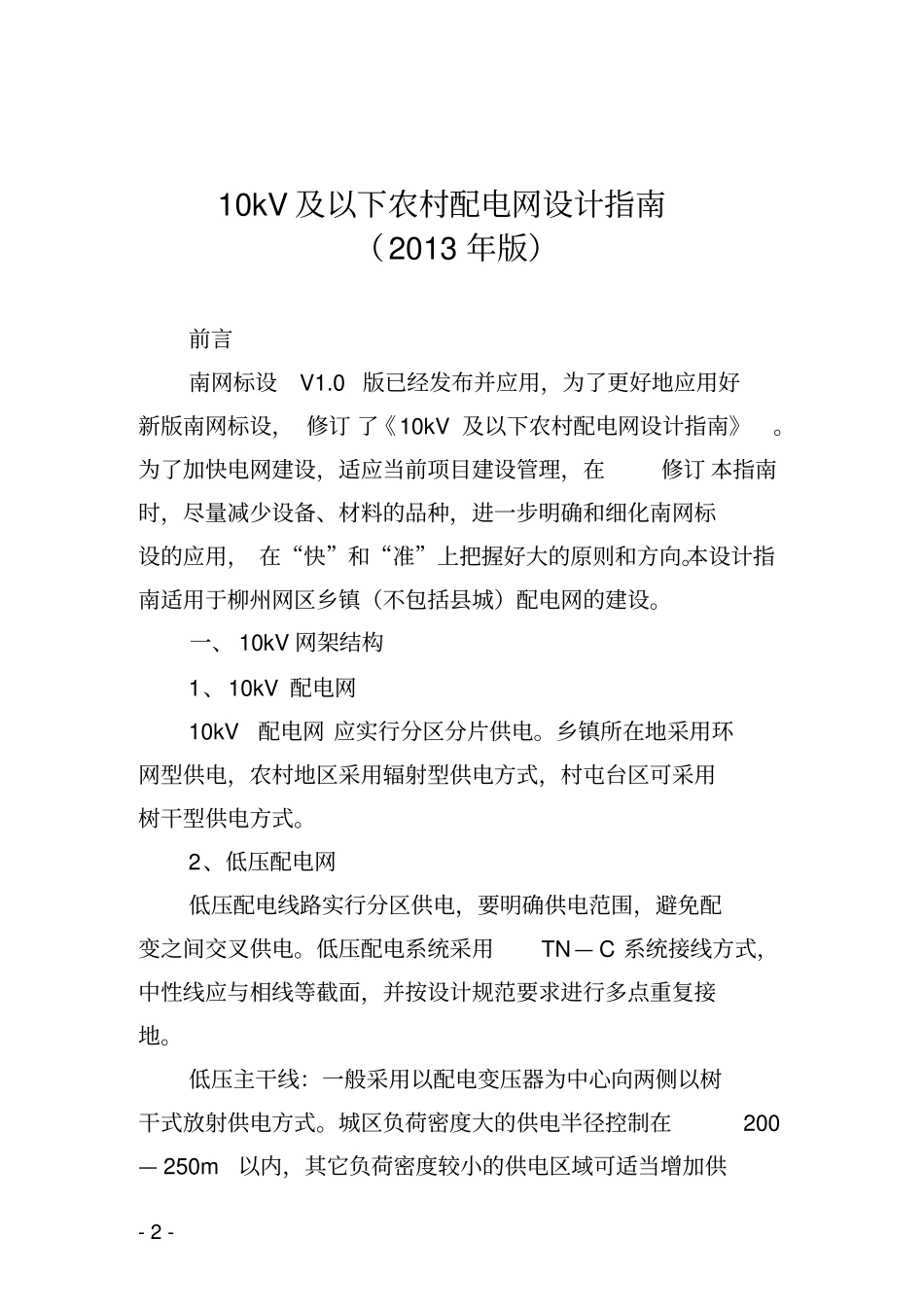

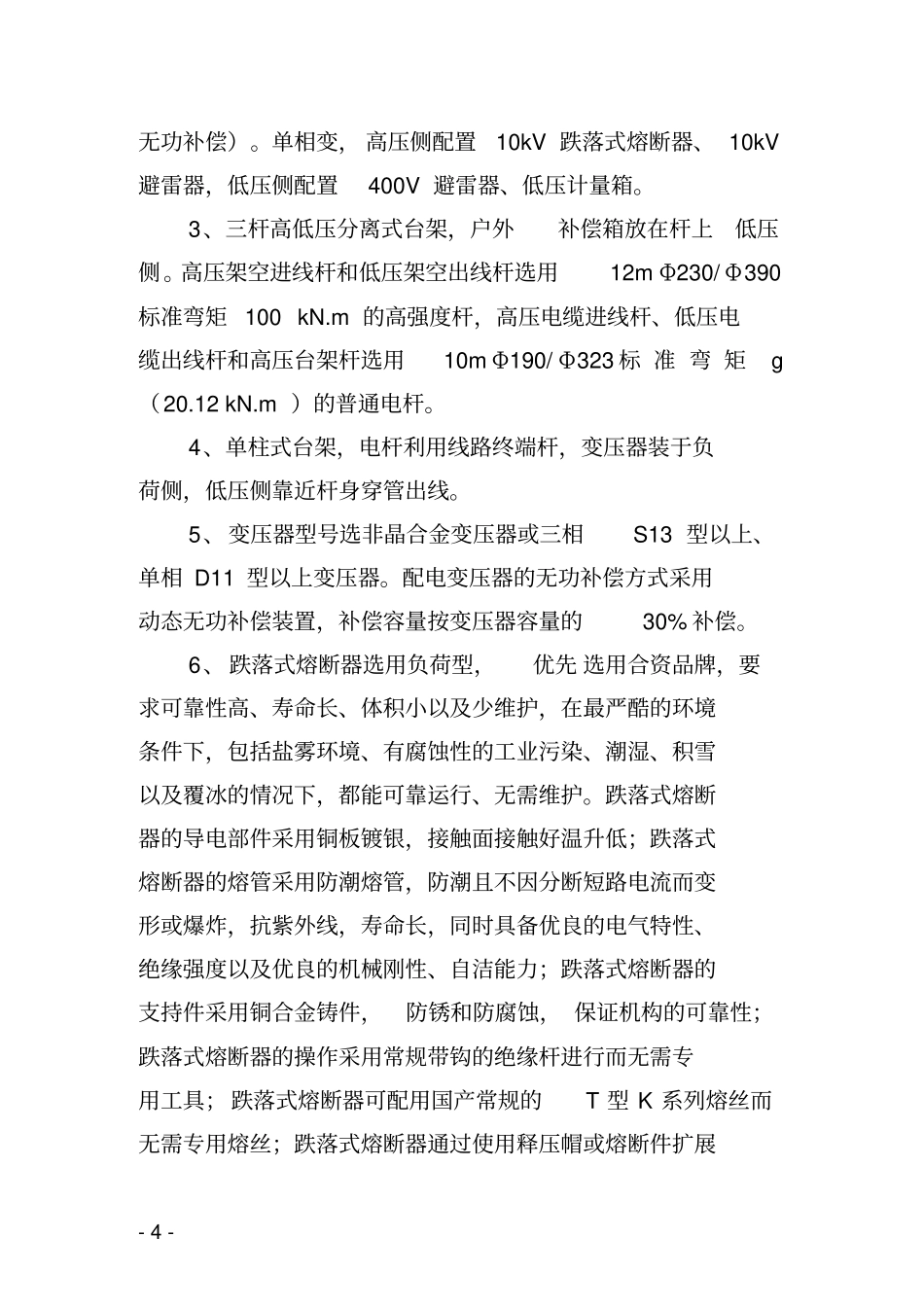

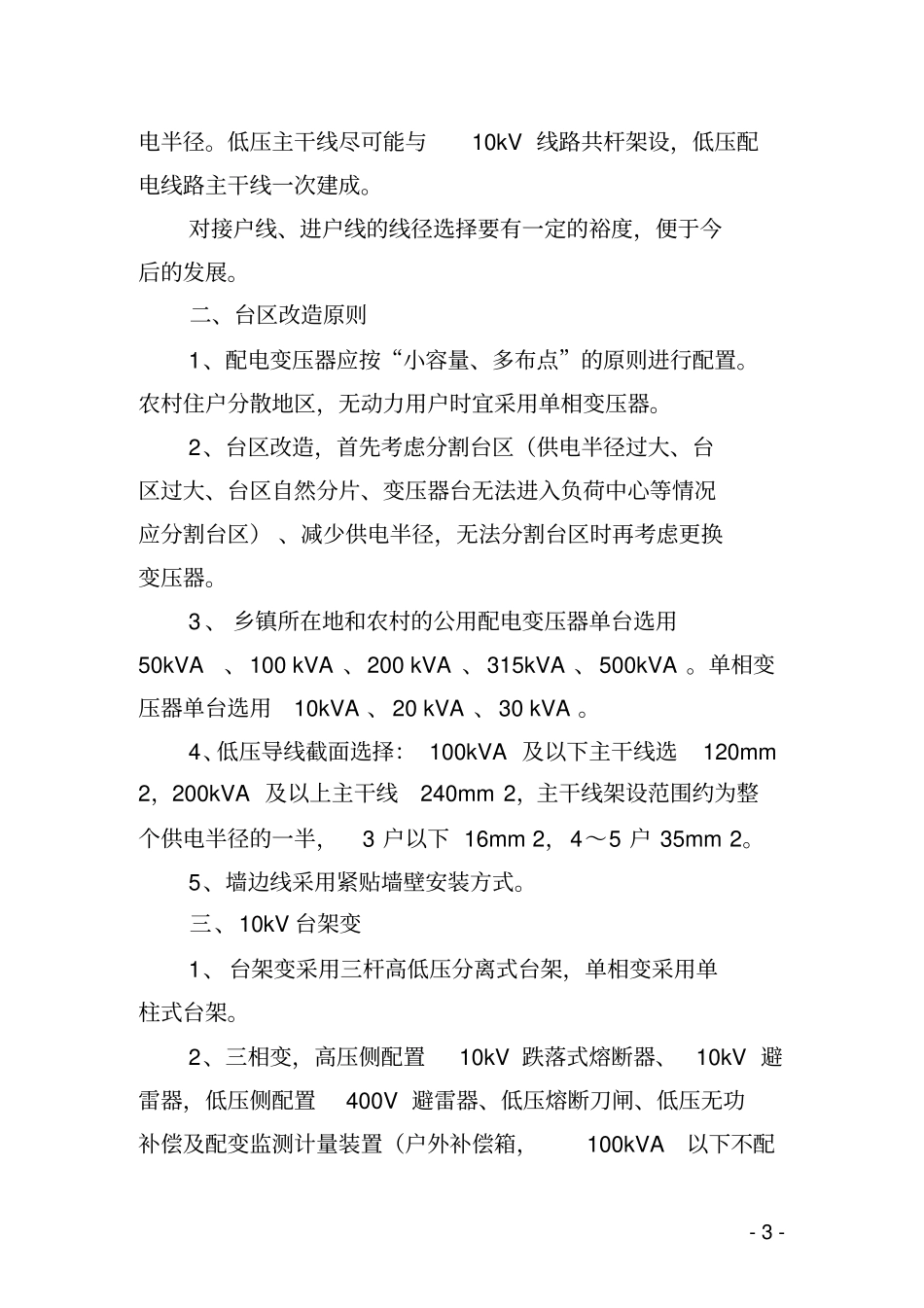

-2-10kV及以下农村配电网设计指南（2013年版）前言南网标设V1.0版已经发布并应用，为了更好地应用好新版南网标设，修订了《10kV及以下农村配电网设计指南》。为了加快电网建设，适应当前项目建设管理，在修订本指南时，尽量减少设备、材料的品种，进一步明确和细化南网标设的应用，在“快”和“准”上把握好大的原则和方向。本设计指南适用于柳州网区乡镇（不包括县城）配电网的建设。一、10kV网架结构1、10kV配电网10kV配电网应实行分区分片供电。乡镇所在地采用环网型供电，农村地区采用辐射型供电方式，村屯台区可采用树干型供电方式。2、低压配电网低压配电线路实行分区供电，要明确供电范围，避免配变之间交叉供电。低压配电系统采用TN—C系统接线方式，中性线应与相线等截面，并按设计规范要求进行多点重复接地。低压主干线：一般采用以配电变压器为中心向两侧以树干式放射供电方式。城区负荷密度大的供电半径控制在200—250m以内，其它负荷密度较小的供电区域可适当增加供-3-电半径。低压主干线尽可能与10kV线路共杆架设，低压配电线路主干线一次建成。对接户线、进户线的线径选择要有一定的裕度，便于今后的发展。二、台区改造原则1、配电变压器应按“小容量、多布点”的原则进行配置。农村住户分散地区，无动力用户时宜采用单相变压器。2、台区改造，首先考虑分割台区（供电半径过大、台区过大、台区自然分片、变压器台无法进入负荷中心等情况应分割台区）、减少供电半径，无法分割台区时再考虑更换变压器。3、乡镇所在地和农村的公用配电变压器单台选用50kVA、100kVA、200kVA、315kVA、500kVA。单相变压器单台选用10kVA、20kVA、30kVA。4、低压导线截面选择：100kVA及以下主干线选120mm2，200kVA及以上主干线240mm2，主干线架设范围约为整个供电半径的一半，3户以下16mm2，4～5户35mm2。5、墙边线采用紧贴墙壁安装方式。三、10kV台架变1、台架变采用三杆高低压分离式台架，单相变采用单柱式台架。2、三相变，高压侧配置10kV跌落式熔断器、10kV避雷器，低压侧配置400V避雷器、低压熔断刀闸、低压无功补偿及配变监测计量装置（户外补偿箱，100kVA以下不配-4-无功补偿）。单相变，高压侧配置10kV跌落式熔断器、10kV避雷器，低压侧配置400V避雷器、低压计量箱。3、三杆高低压分离式台架，户外补偿箱放在杆上低压侧。高压架空进线杆和低压架空出线杆选用12mΦ230/Φ390标准弯矩100kN.m的高强度杆，高压电缆进线杆、低压电缆出线杆和高压台架杆选用10mΦ190/Φ323标准弯矩g（20.12kN.m）的普通电杆。4、单柱式台架，电杆利用线路终端杆，变压器装于负荷侧，低压侧靠近杆身穿管出线。5、变压器型号选非晶合金变压器或三相S13型以上、单相D11型以上变压器。配电变压器的无功补偿方式采用动态无功补偿装置，补偿容量按变压器容量的30%补偿。6、跌落式熔断器选用负荷型，优先选用合资品牌，要求可靠性高、寿命长、体积小以及少维护，在最严酷的环境条件下，包括盐雾环境、有腐蚀性的工业污染、潮湿、积雪以及覆冰的情况下，都能可靠运行、无需维护。跌落式熔断器的导电部件采用铜板镀银，接触面接触好温升低；跌落式熔断器的熔管采用防潮熔管，防潮且不因分断短路电流而变形或爆炸，抗紫外线，寿命长，同时具备优良的电气特性、绝缘强度以及优良的机械刚性、自洁能力；跌落式熔断器的支持件采用铜合金铸件，防锈和防腐蚀，保证机构的可靠性；跌落式熔断器的操作采用常规带钩的绝缘杆进行而无需专用工具；跌落式熔断器可配用国产常规的T型K系列熔丝而无需专用熔丝；跌落式熔断器通过使用释压帽或熔断件扩展-5-帽达到多种灵活性；同一载熔件可容纳多种额定电流的可取下的圆头熔断件，根据要承载的持续电流和要保护的设备的型式，选择合适的熔断件规格。主要技术参数：额定电压（kV）12额定连续工作电流（A）100、200额定频率（Hz）50熔断器底座额定电流（A）100、200额定断开电流（kA）12.5，4次工频耐压湿试电压（kV）30工频耐压干试电压（kV）42额定雷电冲击电压（kV）125爬电比距mm/kV32.3机械寿命500次连续分、合闸7、低压熔断刀闸额定电流，100kVA及以下选用600A，其他选用1000A...
