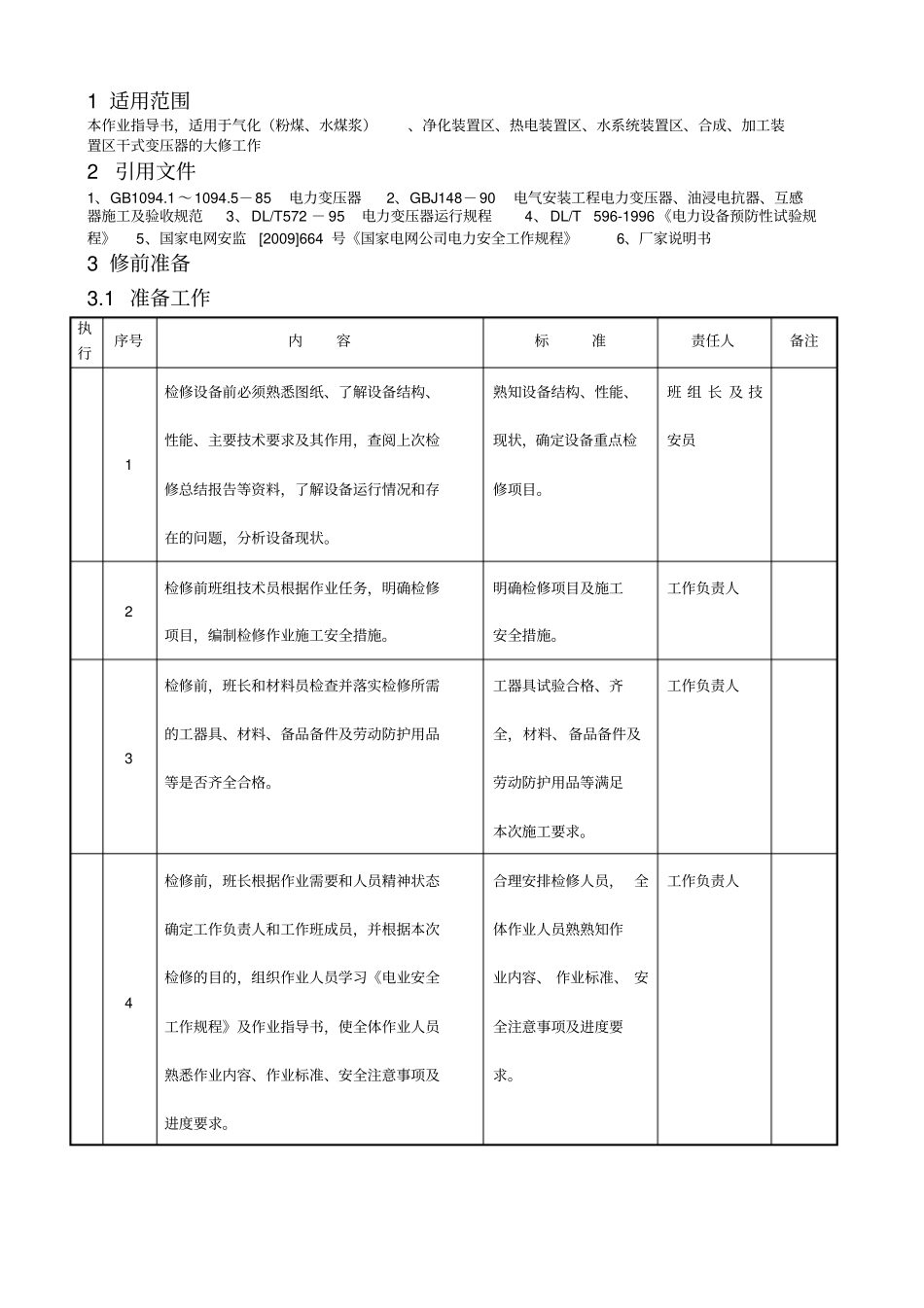

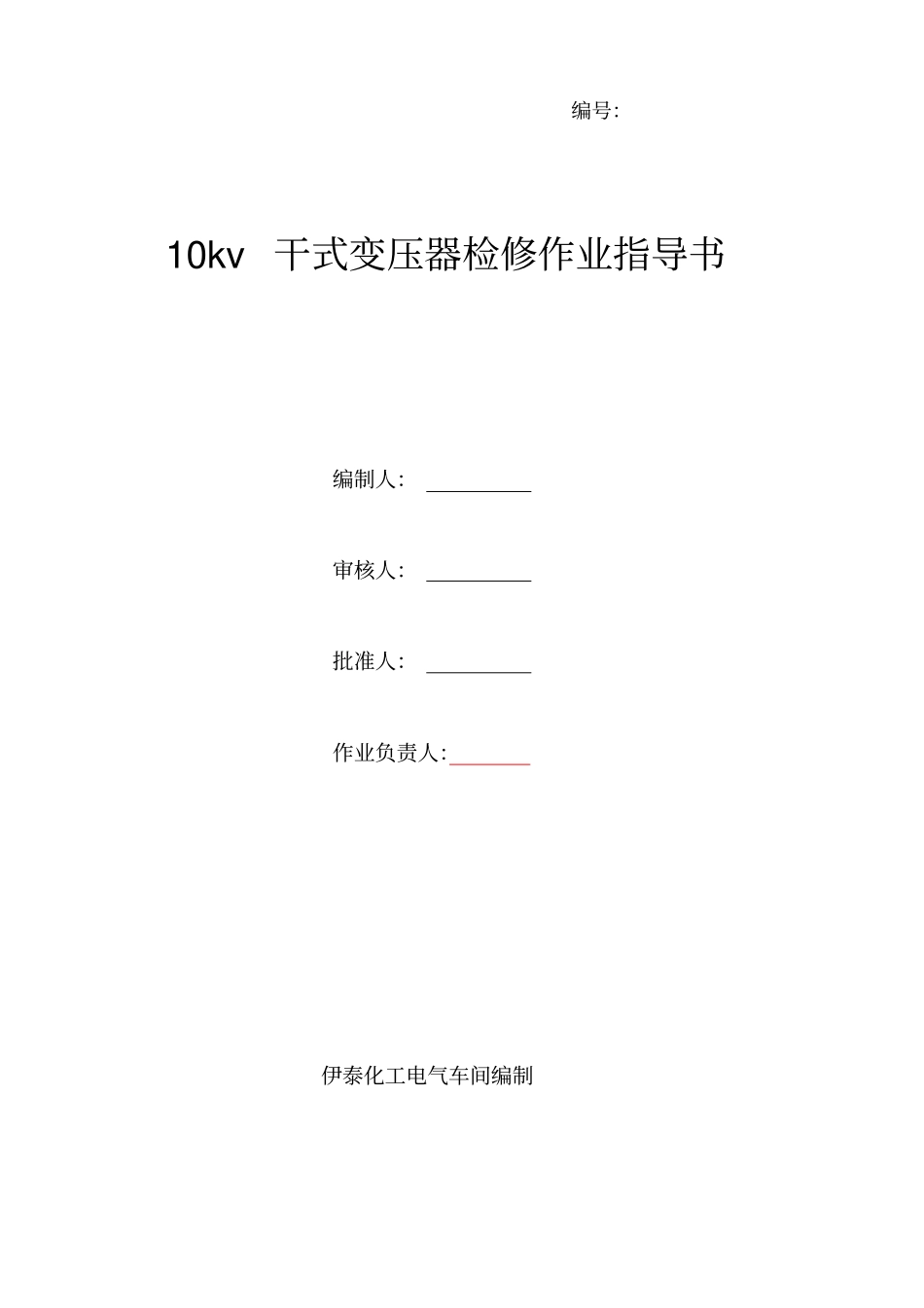

编号：10kv干式变压器检修作业指导书编制人：审核人：批准人：作业负责人：伊泰化工电气车间编制1适用范围本作业指导书，适用于气化（粉煤、水煤浆）、净化装置区、热电装置区、水系统装置区、合成、加工装置区干式变压器的大修工作2引用文件1、GB1094.1～1094.5－85电力变压器2、GBJ148－90电气安装工程电力变压器、油浸电抗器、互感器施工及验收规范3、DL/T572－95电力变压器运行规程4、DL/T596-1996《电力设备预防性试验规程》5、国家电网安监[2009]664号《国家电网公司电力安全工作规程》6、厂家说明书3修前准备3.1准备工作执行序号内容标准责任人备注1检修设备前必须熟悉图纸、了解设备结构、性能、主要技术要求及其作用，查阅上次检修总结报告等资料，了解设备运行情况和存在的问题，分析设备现状。熟知设备结构、性能、现状，确定设备重点检修项目。班组长及技安员2检修前班组技术员根据作业任务，明确检修项目，编制检修作业施工安全措施。明确检修项目及施工安全措施。工作负责人3检修前，班长和材料员检查并落实检修所需的工器具、材料、备品备件及劳动防护用品等是否齐全合格。工器具试验合格、齐全，材料、备品备件及劳动防护用品等满足本次施工要求。工作负责人4检修前，班长根据作业需要和人员精神状态确定工作负责人和工作班成员，并根据本次检修的目的，组织作业人员学习《电业安全工作规程》及作业指导书，使全体作业人员熟悉作业内容、作业标准、安全注意事项及进度要求。合理安排检修人员，全体作业人员熟熟知作业内容、作业标准、安全注意事项及进度要求。工作负责人3.2人员要求：执行序号内容责任人备注1现场作业人员应身体健康、精神状态良好工作负责人2工作人员应为专业从事电气设备检修人员，并且通过安规考试及技能资格审查且具备必要的电气知识，并经《安规》考试合格。工作负责人3现场作业人员按要求着装工作负责人4作业中互相关心施工安全及时纠正违反安全的行为，知道作业地点、作业任务，清楚作业环境，清楚关键部位。工作负责人5每个工作小组的工作人员至少有倆人一起工作，其中有一人应为有经验的人员且担任工作负责人和监护人。工作负责人6工作前由工作负责人向工作班成员交待清安全措施，使工作班成员对带电设备人人明白方可进行工作。工作负责人7进入工作现场要看清设备名称和编号，防止走错间隔。工作负责人8检修场地的工器具、设备、材料应妥善放臵、摆放整齐。工作负责人9每日收工后及时清理现场。工作负责人10工作时必须设有专门的监护人员，工作前工作负责人要向工作班成员详尽交代其合作内容及注意事项，开工前和工作完结后，工作负责人应对设备进行认真检查。工作负责人3.3工器具及材料执行序号使用工具及材料规格及型号数量备注1铜棒40毫米×400毫米1根2梅花扳手4-32〞1套3兆欧表500M、2500M各1只4钢直尺150cm1把5活动扳手6寸、8寸、10寸各1把6螺丝刀一字、十字各1把7锉刀12″半圆、圆、平2套8绝缘胶带黄、绿、红各1卷9万用表1台10老虎钳8″1把11尖嘴钳6″1把12十字螺丝刀4″—6″1把13一字螺丝刀3″、4″、6″1把14仪表螺丝刀十字、一字1把15白布2M16包布2kg17砂纸#0或金相砂纸518塑料带黄、绿、红各1盘19无水乙醇分析醇1瓶20喷漆1kg21防锈漆1kg22导电膏1筒23毛刷各1把24钢丝刷各1把3.4危险点分析：执行序号危险点内容控制措施1触电伤害（1）将两侧电源断开并拉至过道，接地刀闸可靠投入；（2）在变压器高、低压侧各挂明显的三相短路接地线一组，不得随意移动或拆下接地线；（3）在相邻运行中的设备间隔挂“止步，高压危险”标示牌；（4）使用电气工具时其外壳要可靠接地；施工电源绝缘良好，按规定串接漏电保护装臵；（5）使用电气设备接取电源时应两人进行，电源线接头处必须用绝缘胶布包好；（6）作业前告知工作人员现场带电部位和防范措施；（7）对较大、较长物件应由两人或几人放倒搬运，搬运物件时不得穿越设备区，要走指定路线；（8）搬运物件时要与前、后、左、右带电设备保持足够的安全距离：10kV大于0.7米；（9）监护人应认真监护，防止走错间隔发生触电。2高空坠落（1）作业人员应穿防滑工作鞋，登变压器前清除鞋底油污。...
