第五章 压电式传感器2VIP专享VIP免费

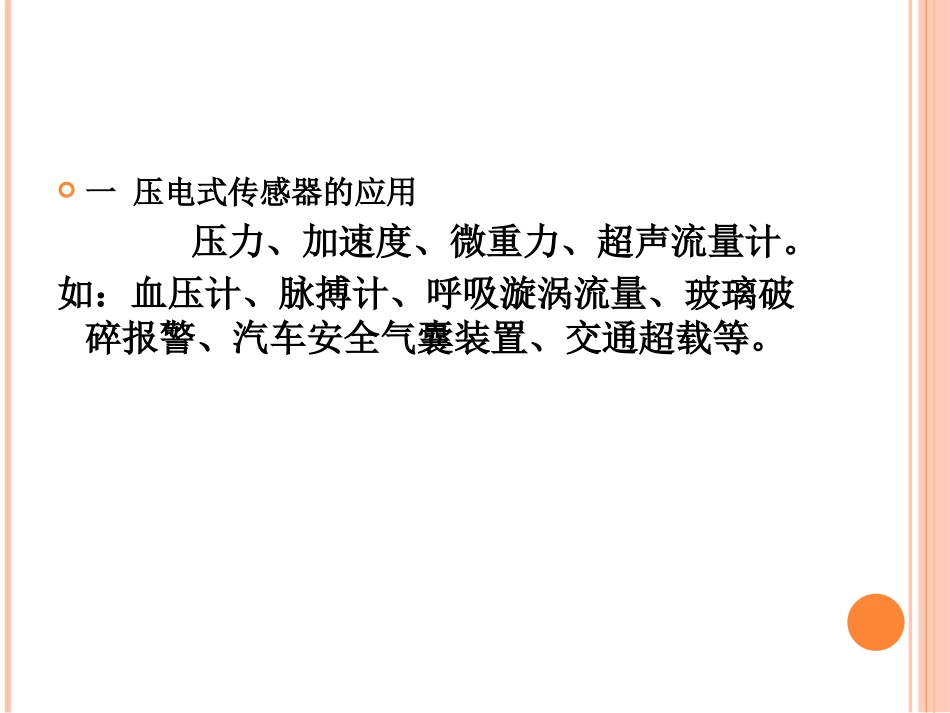

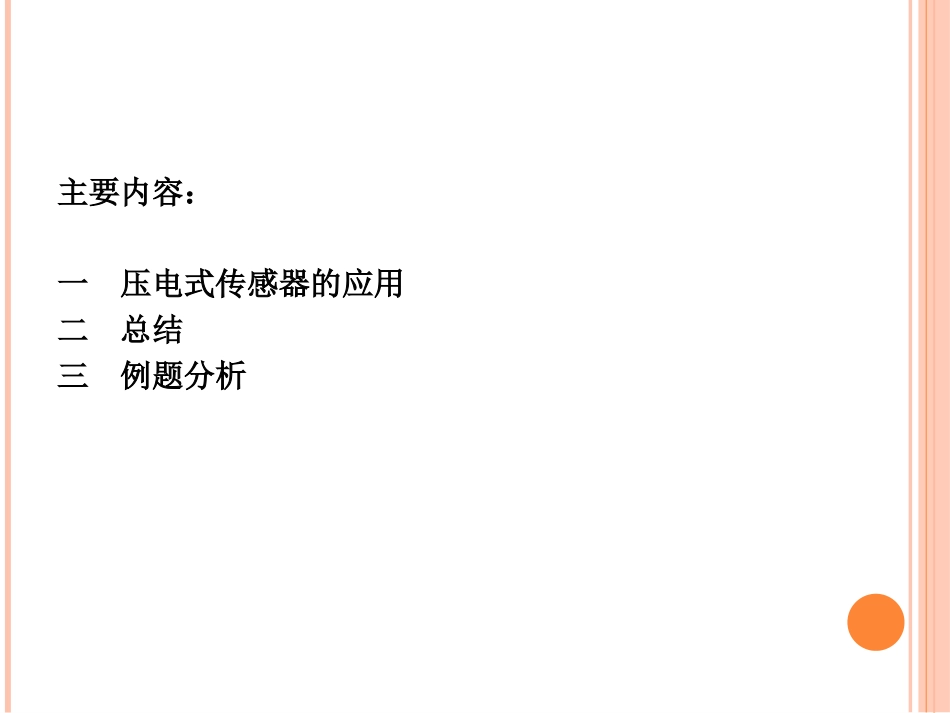

主要内容：一压电式传感器的应用二总结三例题分析一压电式传感器的应用压力、加速度、微重力、超声流量计。如：血压计、脉搏计、呼吸漩涡流量、玻璃破碎报警、汽车安全气囊装置、交通超载等。4汽车安全气囊系统BZ-8701A袖珍式测振仪压电式传感器56压电式脉搏计指套式电子血压计压电薄膜（集成压电式）传感器该传感器具有灵敏度高，抗过载及冲击能力强，抗干扰性好，操作简便，体积小、重量轻、成本低等特点，广泛应用于医疗、工业控制、交通、安全防卫等领域。典型应用：·脉搏计数探测·按键键盘，触摸键盘·振动、冲击、碰撞报警·振动加速度测量·管道压力波动·其它机电转换、动态力检测等91压电式压力传感器qdF2加速度型心音传感器心音是一种生物机械振动现象，随着心脏的收缩和舒张，造成瓣膜的迅速打开或关闭，从而形成了由血流湍流引起的振动，脉管中血流的加速和减速也会造成血管的振动，这些振动传到胸腔表面就是心音。这些声音的频率范围一般都在20～200Hz以内，这种传感器的重量可做得小于30g，除可用来记录心音信号外，还可用来测量震颤。结构加速度型心音传感器是将一个质量块以一定的预应力安装在双压电晶体上，压电晶体和导线都用导电胶粘结在底座上。图心音传感器结构心音传感器原理ijijqdFdmaFmaijdmaqUCC测量时将心音传感器底座用橡皮膏与人体体表粘结，传感器感受与人体体表相同频率的振动，质量块便有正比于加速度的交变力作用在压电晶体上，压电晶体便产生电荷。据力学知识：为质量块质量，为加速度maHKY-06A型心音传感器技术参数：电源：5VDC输出功率：最大1W功耗：小于30mA频率响应：10-600Hz灵敏度：大于4mV/Pa3超声多普勒血流测定高频脉冲发生器探头压电晶体超声测量仪器探头的发射装置超声法测量血流量是根据超声多普勒效应。超声探头发射，逆压电效应接收，正压电效应θv血管入射波散射波接收极片发散极片血流血液颗粒超声多普勒法测定血流原理2ffvcos/cfvc发射极片发射的超声波频率血液颗粒流运动速度超声波在血液中的传播速度3微重力压电晶体生物传感器石英晶体的谐振频率极大地依赖于晶体以及涂层的组合质量（电容改变）。石英传感器，其表面吸附的被分析物质而引起的谐振频率变化关系为：f——晶体频率（HZ）；△m——晶体吸附的被测物质质量；A——传感器敏感区面积。利用这一原理可对溶液中许多化和物，通过电极上的电解沉淀进行测量，例如监测微生物的生长率，该方法当浓度在范围内，有很好的线性。2mff质量响应型传感器，又称石英晶体电平。在免疫学、微生物学、基因检测、血液流变、药理研究及环境有重要应用价值。二总结石英晶体不是在任何方向都存在压电效应的。无论是正或逆压电效应，其作用力（或应变与电荷（或电场强度）之间呈线性关系；11xxqdf测量电路压电式传感器的前置放大器有两个作用：阻抗变换放大前置放大器形式：电压放大器，如图（1）电荷放大器，如图（2）－ACeRdRiCiCcUSCU(1)－A0CeU∑USCiRdqCFRF(2)总结332221mimecidFRURCCCeciR(CCC)33mamecidFUCCC33m222acieicim2222mamecieicdFR1RCCCR(CCC)UdFU1(1RCCCCCC理想情况下，前置放大器的输入电压：实际前置放大器的输入电压：实际与理想输入电之比：总结SCFqUC理想下，电荷放大器输出：实际下，电荷放大器输出：000111SCeciFFjqAUAjCCCACR三例题分析4.51某压电式压力传感器为两片石英晶片并联，每片厚度t=0.2mm,圆片半径r=1cm,x切型d11=2.31x10-12C/N。当0.1MPa压力垂直作用于px平面时，求传感器输出电荷q和电极间电压Ua的值。解：当两片石英晶片并联，输出电荷q′为单片的2倍，所以得到2xx11x11x122212q2q2dF2drp22.311010.110145x10C145pC2022221/3.64.510.02125pFrrCCt/vaUqC1210018.8510F/m=10F/m3.62设电压前置放大器...
