负反馈放大电路实验名称:电压串联负反馈指导老师:李良荣姓名:陈群建学号:1220070019年级:12级电信班实验时间:2014年11月到12月电压串联负反馈电路实验实验目的1、了解负反馈对放大器性能的影响
2、了解放大器性能指标的测试
3、进一步了解TINA8的分析功能及应用

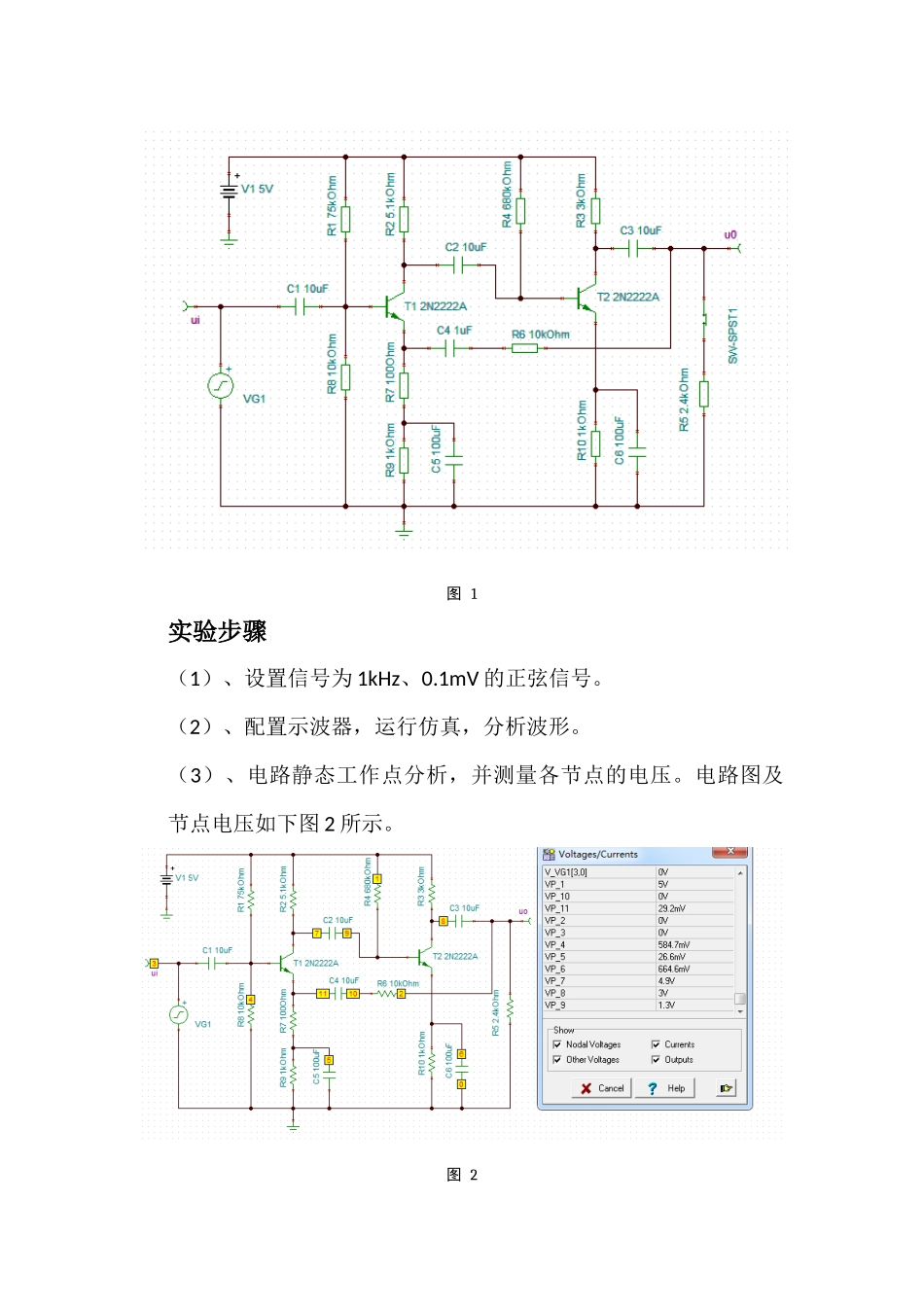

实验原理实验原理如下图图1所示:图1实验步骤(1)、设置信号为1kHz、0
1mV的正弦信号
(2)、配置示波器,运行仿真,分析波形
(3)、电路静态工作点分析,并测量各节点的电压
电路图及节点电压如下图2所示
图2结论:从图2的分析结果表中可以看出晶体管T1、T2处于放大工作状态
(4)、断开ab、cd,连接ad,运行仿真,在调节R1、R6(电位器,分别调整),让输出波形最大且不失真如图3所示
①放大倍数分析:通过观察图3中的表可以看到此时输出波形不失真且最大
58mV,计算放放大倍数AV=uoui=24
1=¿245
8倍②测量输入、输出阻抗如图4、图5、图6所示:图3图4图5图5输入阻抗,连接好电路图,点击AC交互按钮进行AC分析,根据图4所示电路中的参数如图中所示(Us=70
71mV,Ui=31
43mV),由Ri=UiIi=UiURR=UiRUs—Ui得Ri=31
43=800Ω输出阻抗,根据图5、图6所示,当开关断开时,进行AC分析,得uo=13
96mV,闭合开关(接上负载)得到uL¿¿=6
则有:RO=(uouL1)×RL=2
94KΩ②幅频相频特性测量及分析:执行Analysis/ACAnalysis/ACTransferCharateristic…(分析/交流分析/交流传输特性)弹出图7窗口,起始频率设置为1Hz,终止频率为10MHz,其余默认,点击ok确定,弹出图8所示的波特图
用测试光标标注测出相关电路指标
图6图7图8根
