注水井分层调配常见问题分析及对策VIP免费

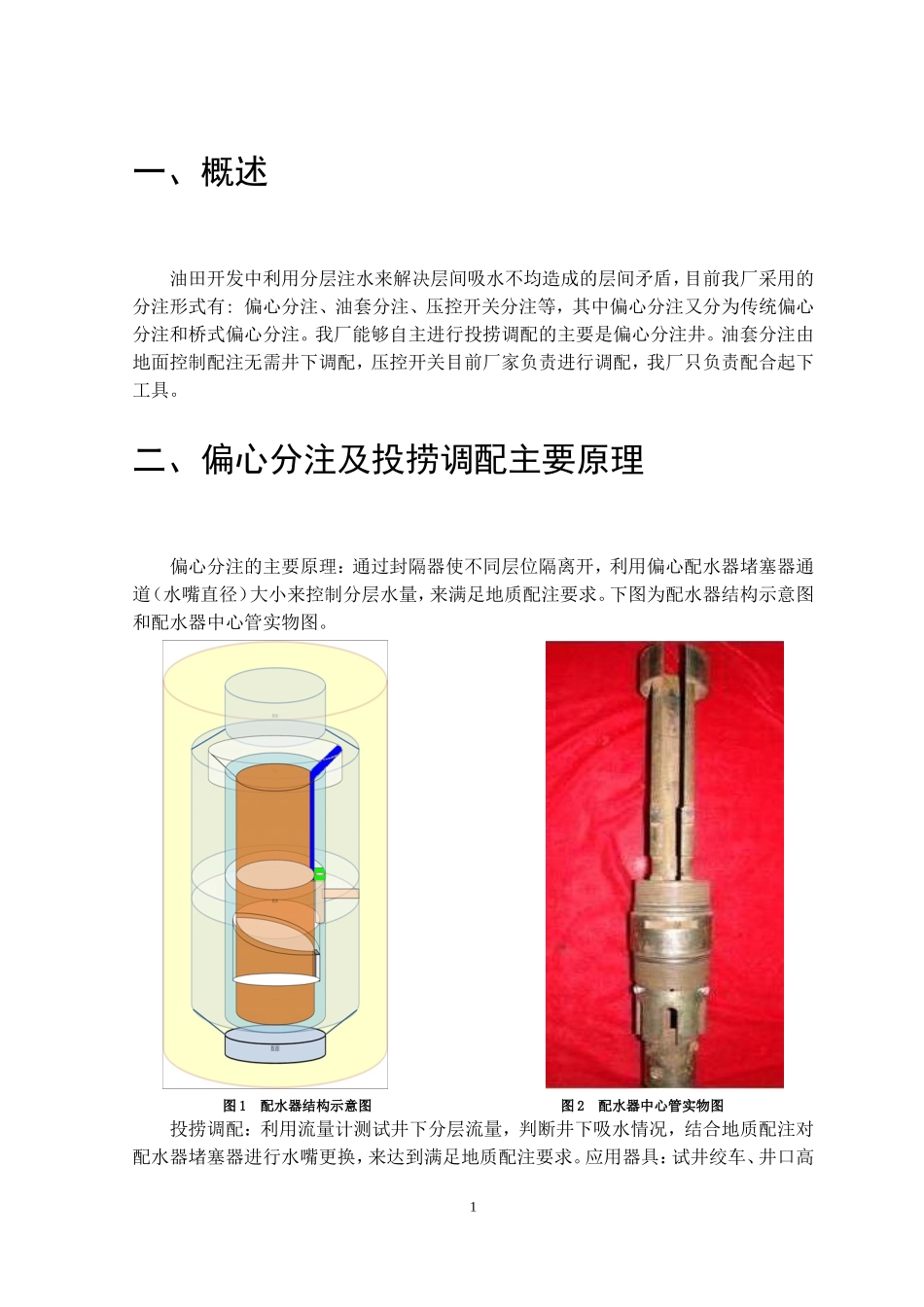

摘要近年来，在分注井调配过程中不断发生遇阻、遇卡或无法投拔水嘴等现象，甚至卡断试井钢丝，而造成分注井不能正常调配，影响正常注水。问题井出现频次的增加，制约着分注井调配的覆盖率，严重影响油田的开发政策的执行。测试队在近4年的工作中不断总结问题发生原因，配套、改造投捞工器具，修订、完善投捞调配工艺，在分注井调配工作上取得了一定的效果。关键词：分注井调配问题井目录一、概述...........................................................................................................................................1二、偏心分注及投捞调配主要原理...............................................................................................1三、调试中存在的主要问题...........................................................................................................2四、各类问题的处理对策...............................................................................................................4五、取得认识...................................................................................................................................7六、分注井调配思路与建议：.......................................................................................................8一、概述油田开发中利用分层注水来解决层间吸水不均造成的层间矛盾，目前我厂采用的分注形式有:偏心分注、油套分注、压控开关分注等，其中偏心分注又分为传统偏心分注和桥式偏心分注。我厂能够自主进行投捞调配的主要是偏心分注井。油套分注由地面控制配注无需井下调配，压控开关目前厂家负责进行调配，我厂只负责配合起下工具。二、偏心分注及投捞调配主要原理偏心分注的主要原理：通过封隔器使不同层位隔离开，利用偏心配水器堵塞器通道（水嘴直径）大小来控制分层水量，来满足地质配注要求。下图为配水器结构示意图和配水器中心管实物图。图1配水器结构示意图图2配水器中心管实物图投捞调配：利用流量计测试井下分层流量，判断井下吸水情况，结合地质配注对配水器堵塞器进行水嘴更换，来达到满足地质配注要求。应用器具：试井绞车、井口高1压防喷管、流量计、回放仪、投捞器；主要工用具：计算器、管钳、手钳、扳手、螺丝刀、机械振荡器、安全器材等。图3投捞器实物图图4机械振荡器实物图投捞调配作业过程：1、组装流量计测试井下分层流量；2、分析分层吸水情况；3、确定分层水嘴大小；4、组装投捞装置进行投拔作业；5、重新测试分析井下分层吸水情况；6、重复以上操作直至分层吸水达到配注范围或无法调整为止。分注井调试操作不是简单的工具起下，由于井斜、投捞工具、井筒状况等因素的影响，堵塞器投拔不上、投捞工具遇阻、遇卡等情况屡有发生，如在调试过程中操作不当，极易产生井下调试事故。为此，我们对近年来我厂所发生的问题井进行井况调查、原因分析、工具改进、明确制度，使分注井调试事故发生率明显下降，在预防调配问题发生上也卓有成效。三、调试中存在的主要问题（一）、投捞工具与配水器契合度不够造成无法正常更换水嘴。1、导向滑块前缘尖角撞击在导向环台阶上，投捞爪无法接触堵塞器抓头。图5无尖角导向块图6配水器导向环2、导向块弹簧倔强系数不够或导向块尖角角度过大，投捞器导向滑块与配水器导向槽无法契合，造成投捞臂与堵塞器不同线。2图7开启高度不够的导向块图8未达到满开启高度的投捞臂3、投捞臂开启弹簧或支撑弹簧倔强系数不够，投捞臂开启高度过低，打捞头无法坐入堵塞器抓头。4、堵塞器抓头被垢片或锈片填实，投捞臂打捞头无法坐入堵塞器抓头。图9堵塞器抓头被垢掩埋图图10中心管与管套间隙的残留垢片5、配水器堵塞器滑道与导向槽不在同一条直线上，造成无法投拔水嘴。（二）、投捞工具在管串中遇阻，影响正常调试作业。1、涂料油管防腐涂层脱落，造成工具遇阻。2、封隔器破碎胶皮在洗井时由球座返入分注管串内，造成工具遇阻。3、配水器、封隔器中心管结垢缩径，造成工具遇阻。4、分注...
