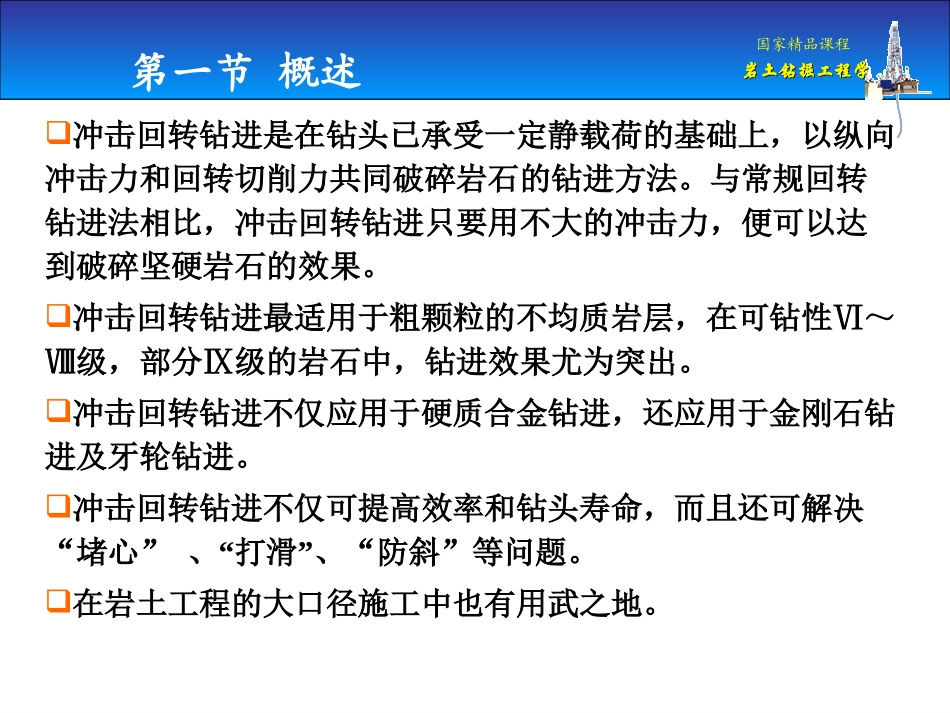

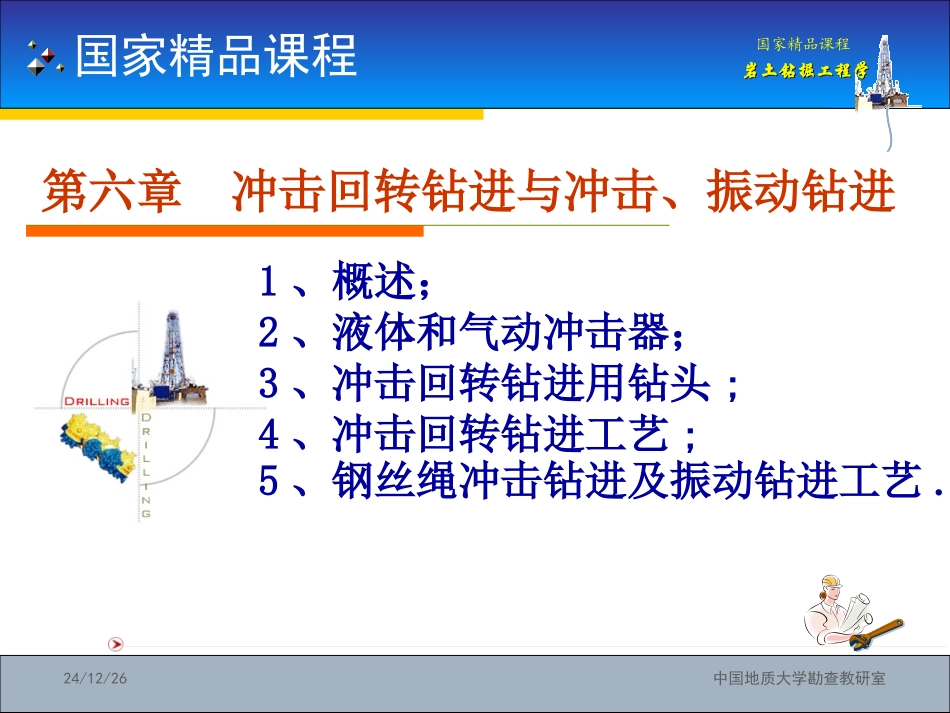

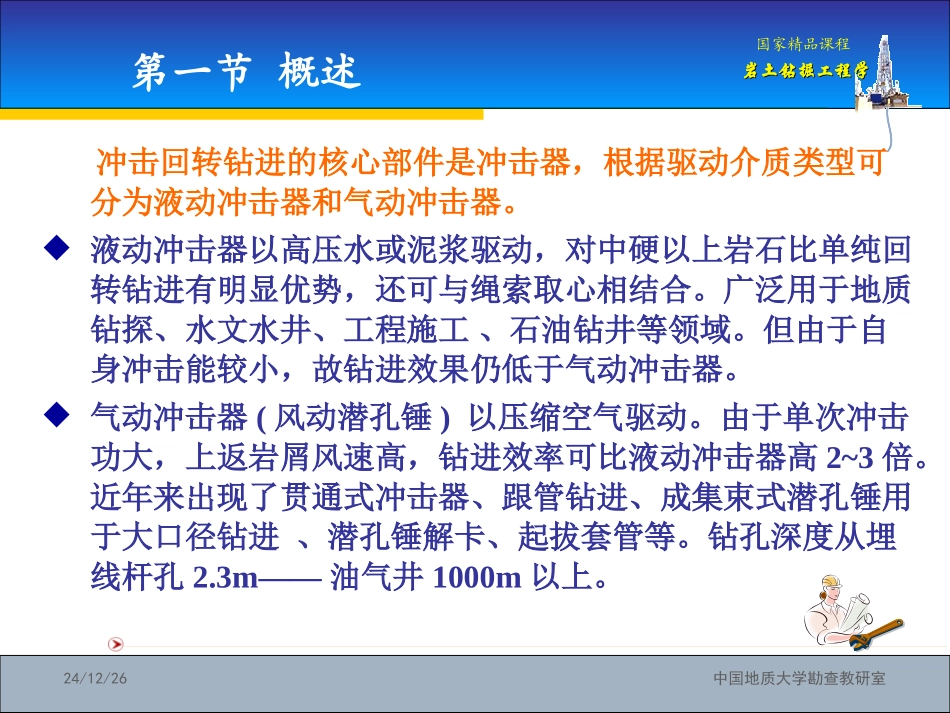

24/12/26中国地质大学勘查教研室岩土钻掘工程学岩土钻掘工程学国家精品课程第六章冲击回转钻进与冲击、振动钻进1、概述；2、液体和气动冲击器；3、冲击回转钻进用钻头;4、冲击回转钻进工艺;5、钢丝绳冲击钻进及振动钻进工艺.国家精品课程冲击回转钻进是在钻头已承受一定静载荷的基础上，以纵向冲击力和回转切削力共同破碎岩石的钻进方法。与常规回转钻进法相比，冲击回转钻进只要用不大的冲击力，便可以达到破碎坚硬岩石的效果。冲击回转钻进最适用于粗颗粒的不均质岩层，在可钻性Ⅵ～Ⅷ级，部分Ⅸ级的岩石中，钻进效果尤为突出。冲击回转钻进不仅应用于硬质合金钻进，还应用于金刚石钻进及牙轮钻进。冲击回转钻进不仅可提高效率和钻头寿命，而且还可解决“堵心”、“打滑”、“防斜”等问题。在岩土工程的大口径施工中也有用武之地。第一节概述岩土钻掘工程学岩土钻掘工程学国家精品课程24/12/26中国地质大学勘查教研室岩土钻掘工程学岩土钻掘工程学国家精品课程冲击回转钻进的核心部件是冲击器，根据驱动介质类型可分为液动冲击器和气动冲击器。液动冲击器以高压水或泥浆驱动，对中硬以上岩石比单纯回转钻进有明显优势，还可与绳索取心相结合。广泛用于地质钻探、水文水井、工程施工、石油钻井等领域。但由于自身冲击能较小，故钻进效果仍低于气动冲击器。气动冲击器(风动潜孔锤)以压缩空气驱动。由于单次冲击功大，上返岩屑风速高，钻进效率可比液动冲击器高2~3倍。近年来出现了贯通式冲击器、跟管钻进、成集束式潜孔锤用于大口径钻进、潜孔锤解卡、起拔套管等。钻孔深度从埋线杆孔2.3m——油气井1000m以上。第一节概述24/12/26中国地质大学勘查教研室岩土钻掘工程学岩土钻掘工程学国家精品课程第二节液动和气动冲击器一、液动冲击器液动冲击器根据结构不同可分为:阀式液动冲击器又可分为:(1)正作用阀式液动冲击器;(2)反作用阀式液动冲击器;(3)双作用阀式液动冲击器.无阀式液动冲击器又可分为:(1)射流式液动冲击器;(2)射吸式液动冲击器。24/12/26中国地质大学勘查教研室岩土钻掘工程学岩土钻掘工程学国家精品课程1.阀式液动冲击器1.1正作用冲击器液体压力推动冲锤下行冲击，弹簧力复位—“正作用”。冲锤5在簧6作用下处上位，中孔被活阀4盖住，液流瞬间被阻，液压↑产生水锤。冲锤和活阀一同下行，压缩阀簧3和锤簧；活阀下行时被阀座9限制与冲锤脱开，液流经中心孔流向孔底，液压↓，活阀在阀簧作用下返位；冲锤在动能作用下利用惯性继续运行，冲击铁砧7，冲击能量经铁砧→岩心管接头→钻头。冲锤在锤簧力作用下弹回再次与活阀接触。第二节液动和气动冲击器24/12/26中国地质大学勘查教研室岩土钻掘工程学岩土钻掘工程学国家精品课程其主要特点：(1)正作用冲击器结构简单，性能稳定，调试容易。(2)冲击器中弹簧的反作用要消耗一部分能量，抵消了很大一部分高压液流所产生的冲击力。(3)弹簧在1500次／min或更高的循环压缩、伸张下，容易损坏。第二节液动和气动冲击器24/12/26中国地质大学勘查教研室岩土钻掘工程学岩土钻掘工程学国家精品课程1.2反作用冲击器利用高压液流推动冲锤上行，压缩工作弹簧储存能量，经弹簧释能作功。高压液流进入，由于水路封闭当冲锤上下端压力差超过弹簧1的压缩力和冲锤本身质量时，迫使冲锤上行，并压缩工作弹簧储存能量；同时，铁砧4的水路被逐步打开，高压液流流向孔底，液压下降，冲锤利用惯性继续上行到上死点时，冲锤利用自身质量和工作弹簧的弹力使冲锤急速向下冲击铁砧。同时，由于冲锤与铁砧相接触而又封闭了液流通向孔底的通路，液压开始上升，当上升到一定值再次作用于冲锤使其上行，开始第二个工作周期。第二节液动和气动冲击器24/12/26中国地质大学勘查教研室岩土钻掘工程学岩土钻掘工程学国家精品课程反作用冲击器的主要特点：(1)对冲洗液的适应能力较强；(2)可获得较大的单次冲击功；(3)冲击器内部的压力损失较小，效率较高。该类冲击器的主要缺点是需要刚度较大的弹簧，工作寿命只有40~lOO小时。第二节液动和气动冲击器24/12/26中国地质大学勘查教研室岩土钻掘工程学岩土钻掘工程学国家精品课程1.3...
