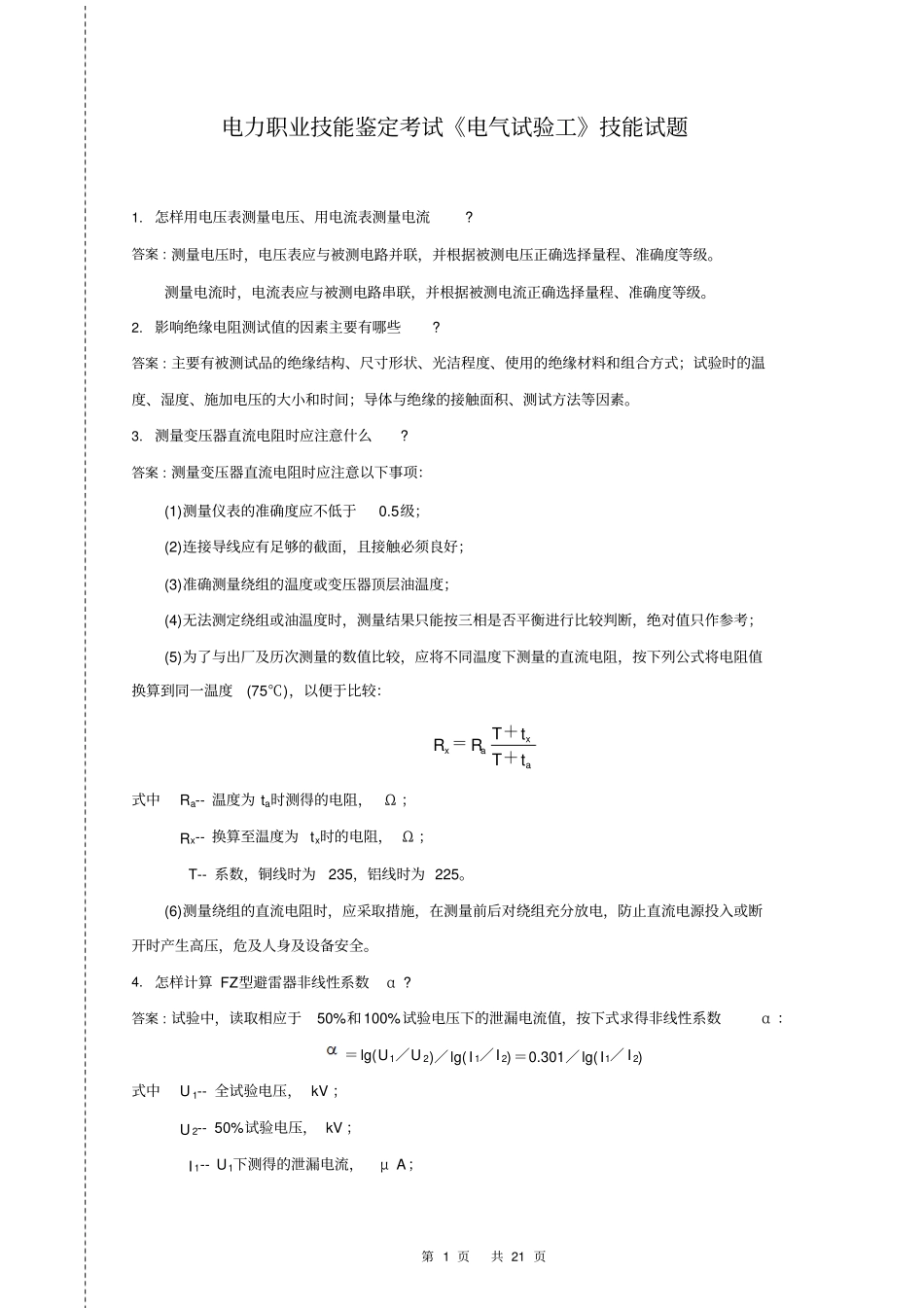

第1页共21页电力职业技能鉴定考试《电气试验工》技能试题1.怎样用电压表测量电压、用电流表测量电流?答案:测量电压时，电压表应与被测电路并联，并根据被测电压正确选择量程、准确度等级。测量电流时，电流表应与被测电路串联，并根据被测电流正确选择量程、准确度等级。2.影响绝缘电阻测试值的因素主要有哪些?答案:主要有被测试品的绝缘结构、尺寸形状、光洁程度、使用的绝缘材料和组合方式；试验时的温度、湿度、施加电压的大小和时间；导体与绝缘的接触面积、测试方法等因素。3.测量变压器直流电阻时应注意什么?答案:测量变压器直流电阻时应注意以下事项：(1)测量仪表的准确度应不低于0.5级；(2)连接导线应有足够的截面，且接触必须良好；(3)准确测量绕组的温度或变压器顶层油温度；(4)无法测定绕组或油温度时，测量结果只能按三相是否平衡进行比较判断，绝对值只作参考；(5)为了与出厂及历次测量的数值比较，应将不同温度下测量的直流电阻，按下列公式将电阻值换算到同一温度(75℃)，以便于比较：RRTtTtxaxa＝＋＋式中Ra--温度为ta时测得的电阻，Ω；Rx--换算至温度为tx时的电阻，Ω；T--系数，铜线时为235，铝线时为225。(6)测量绕组的直流电阻时，应采取措施，在测量前后对绕组充分放电，防止直流电源投入或断开时产生高压，危及人身及设备安全。4.怎样计算FZ型避雷器非线性系数α?答案:试验中，读取相应于50%和100%试验电压下的泄漏电流值，按下式求得非线性系数α：＝lg(U1／U2)／lg(I1／I2)＝0.301／lg(I1／I2)式中U1--全试验电压，kV；U2--50%试验电压，kV；I1--U1下测得的泄漏电流，μA；第2页共21页I2--U2下测得的泄漏电流，μA。5.做一台35kV多油断路器介损试验，应该准备哪些设备?答案:应该准备：电源线，刀闸，控制箱，调压器，10kVPT，QS1型西林电桥，标准电容器、电压表，连接导线，接地线等设备。6.用QS1型西林电桥测tgδ，消除电场干扰的方法有哪些?答案:消除电场干扰方法有以下5种：(1)使用移相器消除干扰法；(2)用选相倒相法；(3)在被试品上加屏蔽环或罩，将电场干扰屏蔽掉；(4)用分级加压法；(5)桥体加反干扰源法。7.对一台110kV级电流互感器，预防性试验应做哪些项目?答案:应做到以下3点：(1)绕组及末屏的绝缘电阻。(2)tgδ及电容量测量。(3)油中溶解气体色谱分析及油试验。8.做大电容量设备的直流耐压时，充放电有哪些注意事项?答案:被试品电容量较大时，升压速度要注意适当放慢，让被试品上的电荷慢慢积累。在放电时，要注意安全，一般要使用绝缘杆通过放电电阻来放电，并且注意放电要充分，放电时间要足够长，否则剩余电荷会对下次测试带来影响。9.耦合电容器和电容式电压互感器的电容分压器的试验项目有哪些?答案:有以下几项：(1)极间绝缘电阻；(2)电容值测量；(3)tgδ；(4)渗漏油检查；(5)低压端对地绝缘电阻；(6)局部放电；(7)交流耐压。10.变压器做交流耐压试验时，非被试绕组为何要接地?答案:在做交流耐压试验时，非被试绕组处于被试绕组的电场中，如不接地，其对地的电位，由于感应可能达到不能允许的数值，且有可能超过试验电压，所以非被试绕组必须接地。11.做电容量较大的电气设备的交流耐压时，应准备哪些设备仪表?答案:应准备足够容量的电源引线、刀闸、控制箱、调压器、试验变压器、水阻；球隙(或其他过压保护装置)、高压分压器、电流表、电压表、标准CT、连接导线、接地线等，必要时还需要补偿电抗器。12.用兆欧表测量电气设备的绝缘电阻时应注意些什么?答案:应注意以下几条：(1)根据被测试设备不同的电压等级，正确选用相应电压等级的兆欧表。(2)使用时应将兆欧表水平放置。第3页共21页(3)测量大容量电气设备绝缘电阻时，测量前被试品应充分放电，以免残余电荷影响测量的准确性。(4)兆欧表达到额定转速再搭上火线，同时记录时间。(5)指针平稳或达到规定时间后再读取测量数值。(6)先断开火线，再停止摇动兆欧表手柄转动或关断兆欧表电源。(7)对被试品充分放电。13.为什么测量直流电阻时，用单臂电桥要减去引线电阻，用双臂电桥不用减去引线电阻?答案:单臂电桥所测得的电阻包括引线部分的电阻，当被测电阻大于引线电阻几百倍时，引线电阻可...
