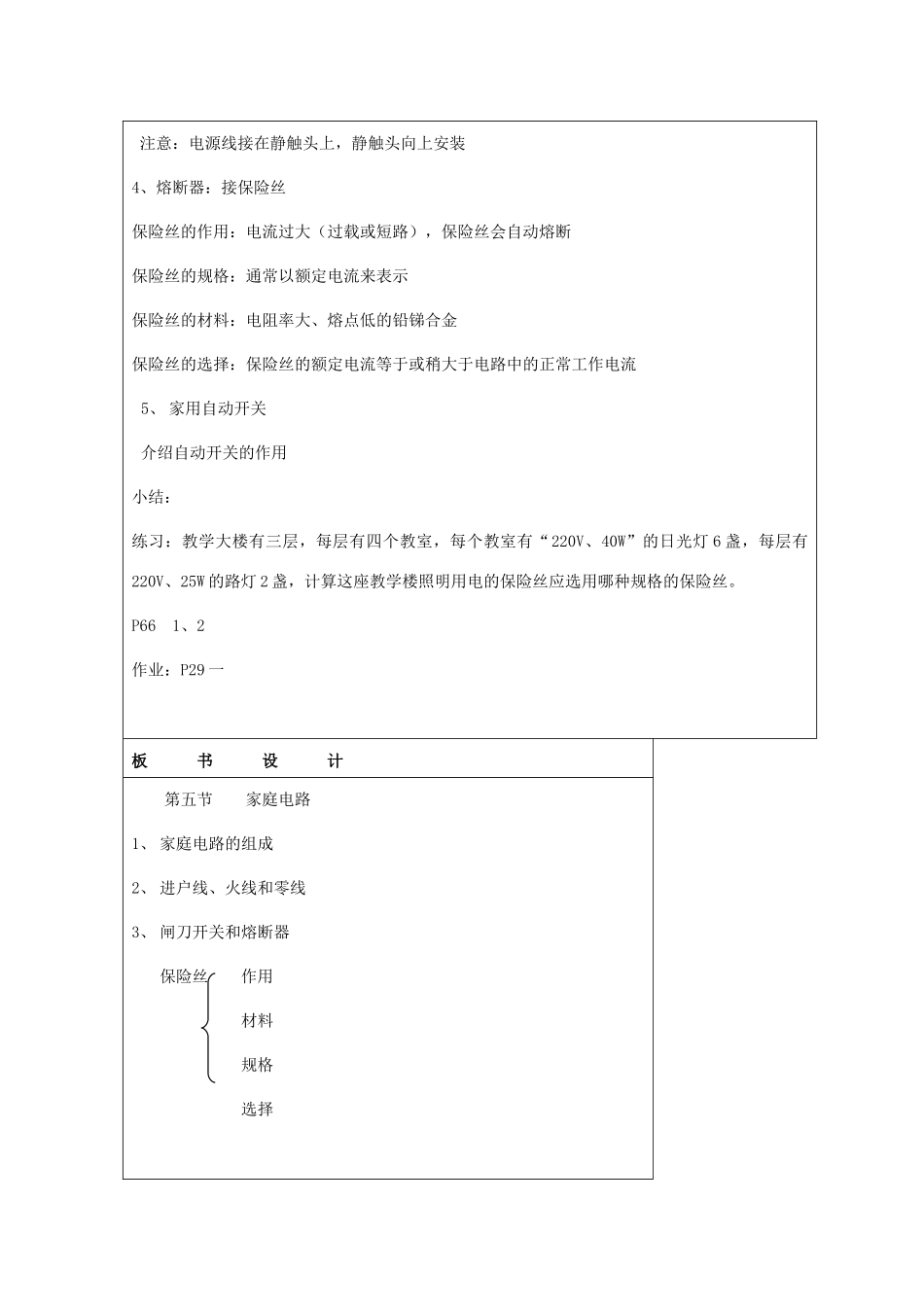

13.5《家庭电路》教学设计（一）课题第五节家庭电路课型日期200年月日Combin午第节教具千瓦时计、闸刀开关、插座、灯泡、灯座、开关、测电笔、教学目标1、了解家庭电路的组成，接受兴趣和探索精神2、了解家庭电路的器件3、了解火线和零线4、理解保险丝的作用重点难点家庭电路的组成、火线、零线的判断教学过程：复习：1、我国交流电的周期、频率2、怎样测量电功新课教学：一、家庭电路的组成演示：图3－32进户线千瓦时计闸刀开关熔断器用电器敷线口诀：火线零线并排走，零线直接进灯头火线接到开关上，通过开关进灯头开关与灯座要串联，插座与电灯要并联熔断器与用电器要串联1、进户线、火线和零线火线和零线之间的电压为220V辨别火线和零线可用测电笔演示：测电笔的构造和使用注意：电源线接在静触头上，静触头向上安装4、熔断器：接保险丝保险丝的作用：电流过大（过载或短路），保险丝会自动熔断保险丝的规格：通常以额定电流来表示保险丝的材料：电阻率大、熔点低的铅锑合金保险丝的选择：保险丝的额定电流等于或稍大于电路中的正常工作电流5、家用自动开关介绍自动开关的作用小结：练习：教学大楼有三层，每层有四个教室，每个教室有“220V、40W”的日光灯6盏，每层有220V、25W的路灯2盏，计算这座教学楼照明用电的保险丝应选用哪种规格的保险丝。P661、2作业：P29一板书设计第五节家庭电路1、家庭电路的组成2、进户线、火线和零线3、闸刀开关和熔断器保险丝作用材料规格选择
