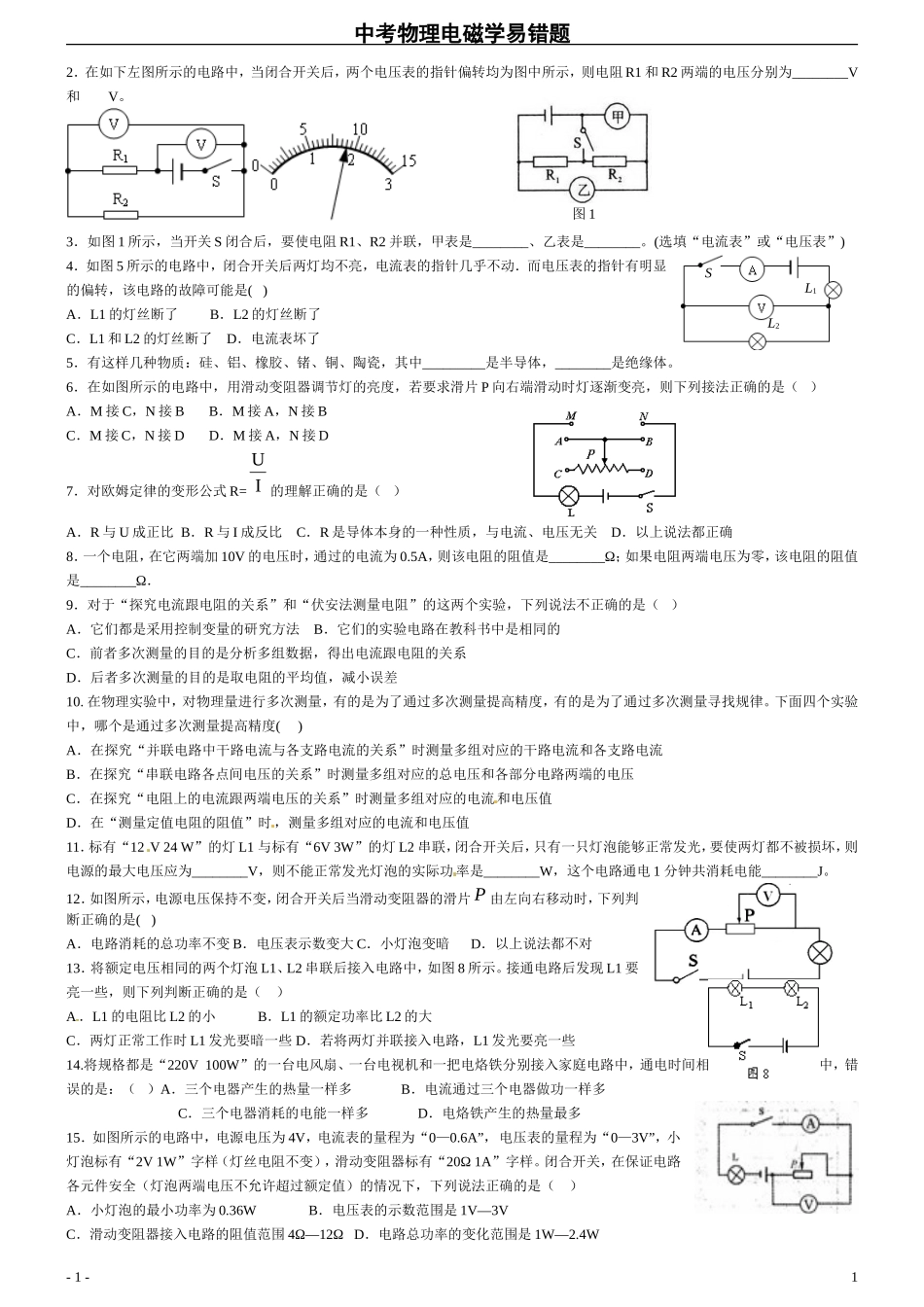

中考物理电磁学易错题2．在如下左图所示的电路中，当闭合开关后，两个电压表的指针偏转均为图中所示，则电阻R1和R2两端的电压分别为________V和V。3．如图1所示，当开关S闭合后，要使电阻R1、R2并联，甲表是________、乙表是________。(选填“电流表”或“电压表”)4．如图5所示的电路中，闭合开关后两灯均不亮，电流表的指针几乎不动．而电压表的指针有明显的偏转，该电路的故障可能是()A．L1的灯丝断了B．L2的灯丝断了C．L1和L2的灯丝断了D．电流表坏了5．有这样几种物质：硅、铝、橡胶、锗、铜、陶瓷，其中_________是半导体，________是绝缘体。6．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（）A．M接C，N接BB．M接A，N接BC．M接C，N接DD．M接A，N接D7．对欧姆定律的变形公式R=IU的理解正确的是（）A．R与U成正比B．R与I成反比C．R是导体本身的一种性质，与电流、电压无关D．以上说法都正确8．一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该电阻的阻值是________Ω；如果电阻两端电压为零，该电阻的阻值是________Ω．9．对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确的是（）A．它们都是采用控制变量的研究方法B．它们的实验电路在教科书中是相同的C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D．后者多次测量的目的是取电阻的平均值，减小误差10.在物理实验中，对物理量进行多次测量，有的是为了通过多次测量提高精度，有的是为了通过多次测量寻找规律。下面四个实验中，哪个是通过多次测量提高精度()A．在探究“并联电路中干路电流与各支路电流的关系”时测量多组对应的干路电流和各支路电流B．在探究“串联电路各点间电压的关系”时测量多组对应的总电压和各部分电路两端的电压C．在探究“电阻上的电流跟两端电压的关系”时测量多组对应的电流和电压值D．在“测量定值电阻的阻值”时，测量多组对应的电流和电压值11．标有“12V24W”的灯L1与标有“6V3W”的灯L2串联，闭合开关后，只有一只灯泡能够正常发光，要使两灯都不被损坏，则电源的最大电压应为________V，则不能正常发光灯泡的实际功率是________W，这个电路通电1分钟共消耗电能________J。12．如图所示，电源电压保持不变，闭合开关后当滑动变阻器的滑片P由左向右移动时，下列判断正确的是()A．电路消耗的总功率不变B．电压表示数变大C．小灯泡变暗D．以上说法都不对13．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图8所示。接通电路后发现L1要亮一些，则下列判断正确的是（）A．L1的电阻比L2的小B．L1的额定功率比L2的大C．两灯正常工作时L1发光要暗一些D．若将两灯并联接入电路，L1发光要亮一些14.将规格都是“220V100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列有关说法中，错误的是：（）A．三个电器产生的热量一样多B．电流通过三个电器做功一样多C．三个电器消耗的电能一样多D．电烙铁产生的热量最多15．如图所示的电路中，电源电压为4V，电流表的量程为“0—0.6A”，电压表的量程为“0—3V”，小灯泡标有“2V1W”字样（灯丝电阻不变），滑动变阻器标有“20Ω1A”字样。闭合开关，在保证电路各元件安全（灯泡两端电压不允许超过额定值）的情况下，下列说法正确的是（）A．小灯泡的最小功率为0.36WB．电压表的示数范围是1V—3VC．滑动变阻器接入电路的阻值范围4Ω—12ΩD．电路总功率的变化范围是1W—2.4W-1-1图1SL1L2中考物理电磁学易错题16．如图5所示是电阻甲和乙的U-I图像，下列说法中正确的是（）A．电阻甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R乙=5ΩC．甲、乙串联在电路中，当电路电流为0.2A时，源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W17．对于磁场和磁感线，下列说法中错误的是：（）A．磁场的基本性质是对放入其中的磁体产生磁力的作用B．磁场看不见摸不着，但我们可以借助小磁针的偏转和指向来判断C．磁感线是磁体周围空间实际存在的曲线D．在磁体的外部，磁感线都是从磁体的北极...
