人教版九年级物理第十六章第二节《_探究串、并联电路的电压规律》课件VIP专享VIP免费

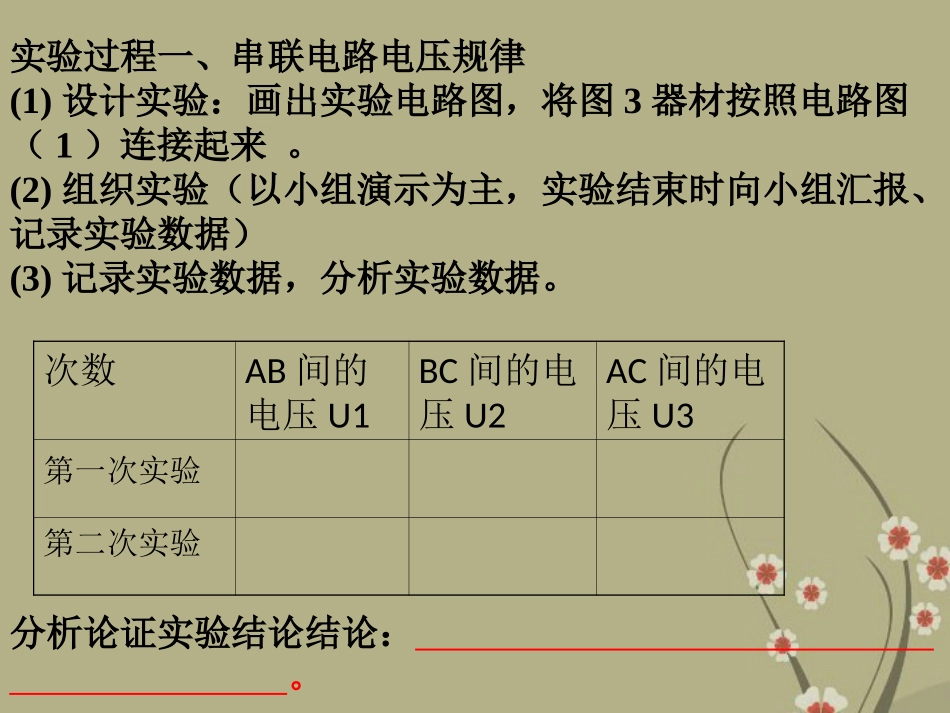

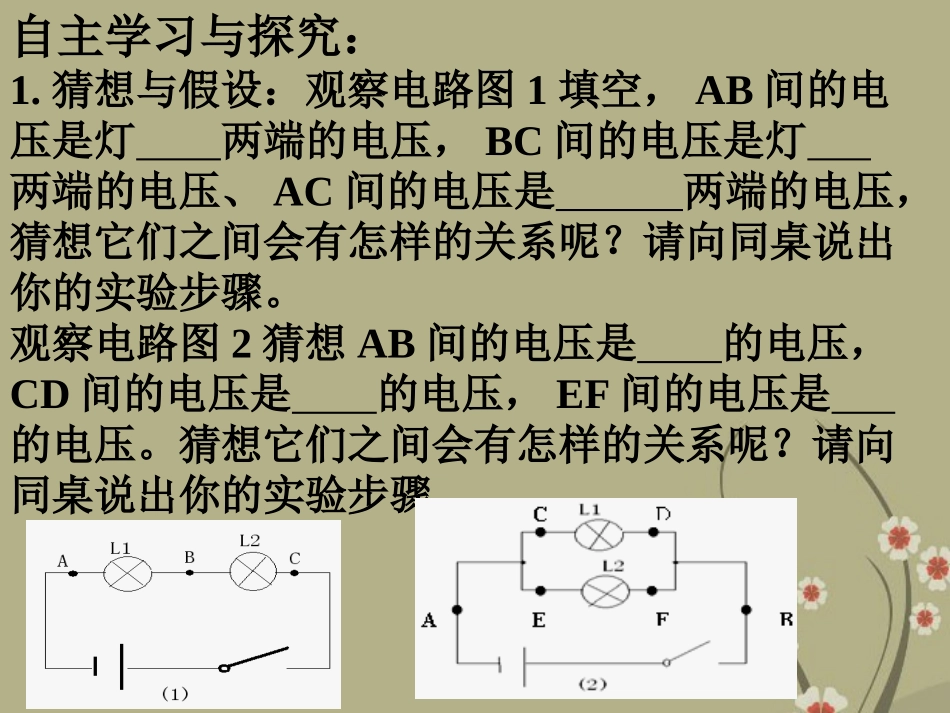

郧县茶店中学自主学习与探究：1.猜想与假设：观察电路图1填空，AB间的电压是灯两端的电压，BC间的电压是灯两端的电压、AC间的电压是两端的电压，猜想它们之间会有怎样的关系呢？请向同桌说出你的实验步骤。观察电路图2猜想AB间的电压是的电压，CD间的电压是的电压，EF间的电压是的电压。猜想它们之间会有怎样的关系呢？请向同桌说出你的实验步骤。实验过程一、串联电路电压规律(1)设计实验：画出实验电路图，将图3器材按照电路图（1）连接起来。(2)组织实验（以小组演示为主，实验结束时向小组汇报、记录实验数据）(3)记录实验数据，分析实验数据。分析论证实验结论结论：。次数AB间的电压U1BC间的电压U2AC间的电压U3第一次实验第二次实验L1两端的电压U1（V）L2两端的电压U2（V）总电压U总（V）第一次测量第二次测量实验过程二、并联电路的电压规律(1)设计实验：画出实验电路图，将图4器材按照电路图连接起来。(2)组织实验（以小组演示为主，实验结束时向小组汇报、记录实验数据）(3)记录实验数据，分析实验数据。(4)分析论证实验结论结论：。探究串联电池组的电压规律V+-V+-串联电池组的电压等于各节电池的电压之和。U总=U1+U2+U3探究并联电池组的电压规律V+-V+-并联电池组的电压等于每节电池的电压。U=U1=U2=U3串联电路的总电压等于各部分电路两端的电压之和U1+U2=U；并联电路中，各支路两端的电压等于总电压U1=U2=U。1.现有4节干电池，下列说法正确的是（）A.每一节干电池的电压都与电池组总电压相同B.四节干电池都串联时，总电压跟任何一节电池电压一样大C.四节干电池并联时，总电压等于四节电池的和D.这四节干电池可组成6V的电源D2.如图所示，电源电压为3v，电压表的示数为1V，则灯泡L1和L2两端的电压分别为（）A.1V、2VB.1V、1VC.2V、1VD.无法确定C3、如图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V，则灯L1两端电压为____V，灯L2两端电压为____V，电源电压为____V。4.如图6－2－10所示，电源电压为6V，当开关S闭合时，电压表示数为2V，L1两端电压是V，L2两端电压是V.当开关S断开时，电压表的示数为V.××SLL12V5.三个相同的灯泡串联在电路中（如图6－2－12所示），S闭合时，V1的示数为24V，V2的示数也为24V，那么电源电压为（）A.24VB.48VC.12VD.36V×××SVV126.如图6－2－13所示，开关S接1时，电压表的示数为4V；开关S接2时，电压表的示数为2V.则灯L1两端的电压是V；L2两端的电压是V；电源电压为V.LL12××V12S7在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为：A.4.8V，1.2V；B.6V，1.2V；C.1.2V，6V；D.1.2V，4.8V.•8如图所示的电路中，闭合开关S后，小灯泡L1、L2都正常发光，电表完好，如果将电压表和电流表互换，那么将出现的情况是•9如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：A.电源正极与a之间断路B.a、L1、b之间断路C.b、L2、c之间断路D.c与电源负极之间断路拓展训练：1.小明测串联电路的电压，连接好电路后，闭合开关，却发现指针反向偏转了，出现这种情况的原因是（）A.电压表串联在电路中B.电压表并联在电路中C.电压表坏了D.电压表的正、负接线柱接反了2.如图所示，电压表V1测灯两端的电压，V2测的是两端的电压，若电源电压U=6V，电压表V1的示数U1=1V，则电压表V2的示数U2=。3．如图所示，电源电压保持不变，当只闭合S2时，电压表的示数为3V，当只闭合S1时，电压表的示数为4.5V，则此时L1、L2两端的电压分别是（）A.3V和7.5VB.1.5V和4.5VC.3V和1.5VD.1.5V和3V4．在如图所示的电路中，当开关S闭合时，电压表的示数为3V,的示数为6V,则电源电压为()A．3VB.6VC.9VD.12V5．毛刚同学按如图所示的电路进行实验，得到下列的实验数据．(1)由图可知L1、L2连接方式是；(2)由表中的实验数据中A1、A2的示数可得出结论；(3)由表中的实验数据V1、V2、V3的示数可得出结论．A1示数(A)A2示数(A)V1示数(V)V2示数(V)V示数(V)0.5O.57.54.5126．某同学在用电压表研究LI和L2并联各支路的电压关系时，所接电路如图所示。（1）指出该图的错误。（2）现改为L1、L2串联，电压表测串联的总电压，只允许变动原图中一根导线的一个端点的接线位置，请在图中用虚线标出。
