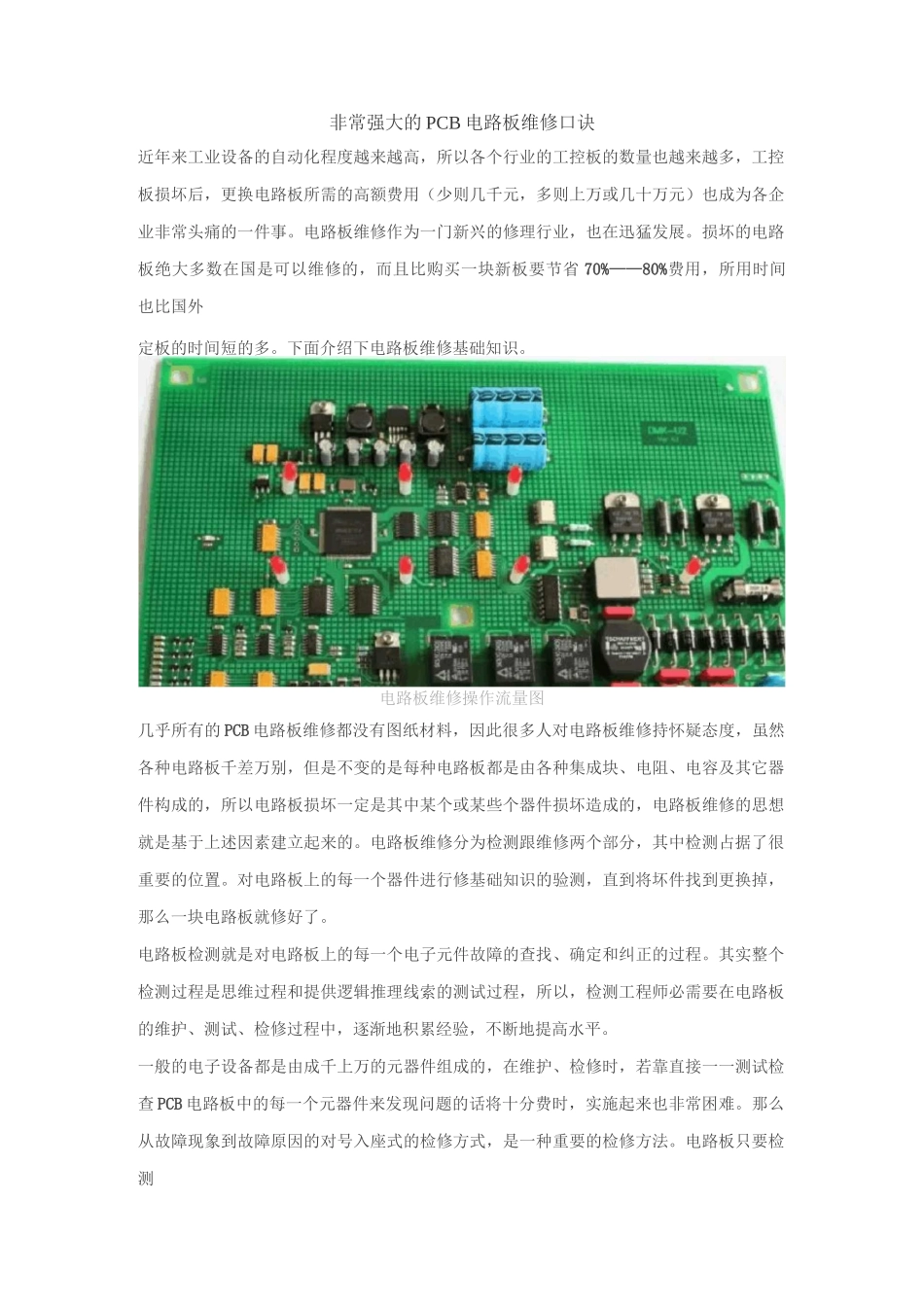

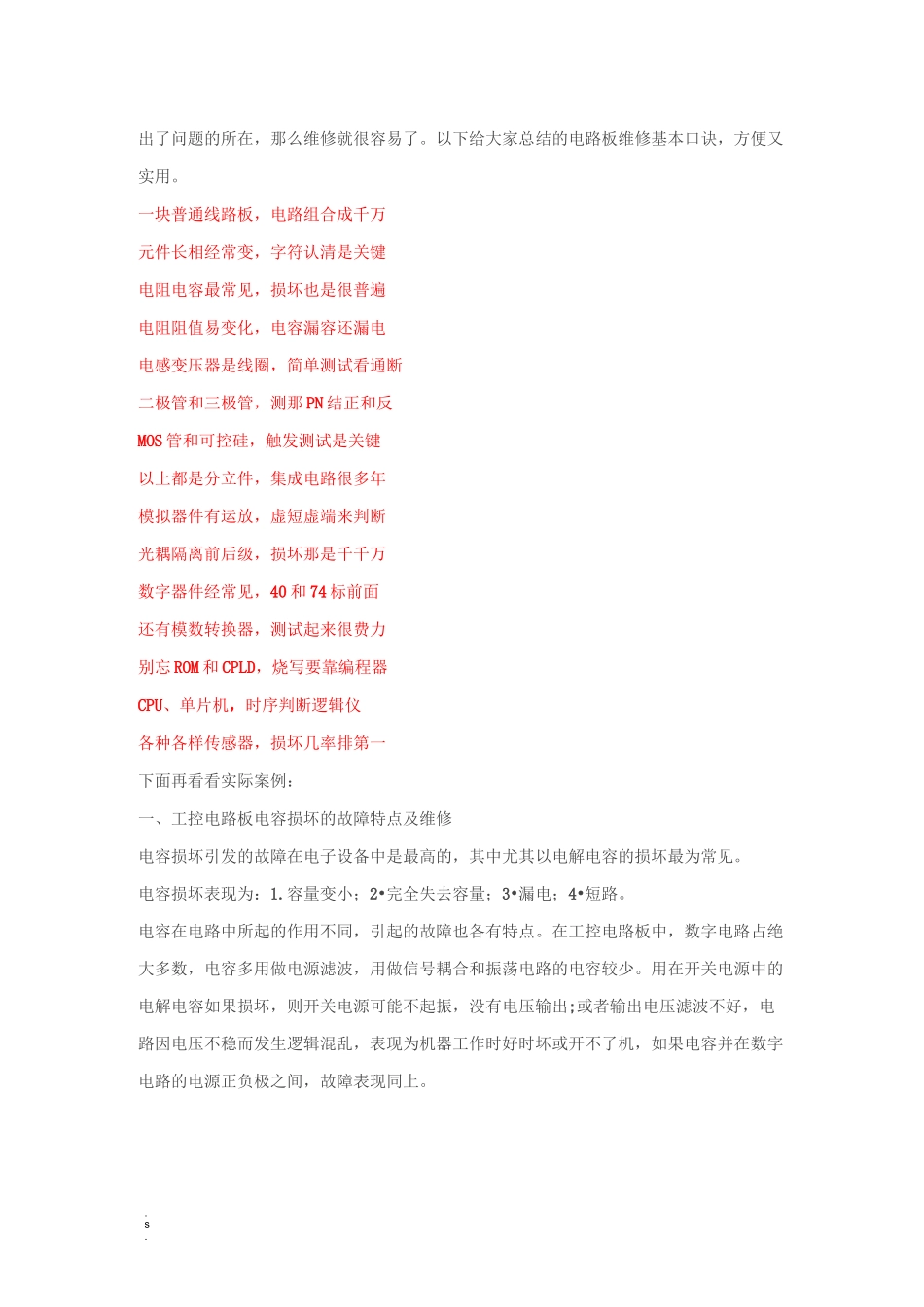

非常强大的PCB电路板维修口诀近年来工业设备的自动化程度越来越高，所以各个行业的工控板的数量也越来越多，工控板损坏后，更换电路板所需的高额费用（少则几千元，多则上万或几十万元）也成为各企业非常头痛的一件事。电路板维修作为一门新兴的修理行业，也在迅猛发展。损坏的电路板绝大多数在国是可以维修的，而且比购买一块新板要节省70%——80%费用，所用时间也比国外定板的时间短的多。下面介绍下电路板维修基础知识。电路板维修操作流量图几乎所有的PCB电路板维修都没有图纸材料，因此很多人对电路板维修持怀疑态度，虽然各种电路板千差万别，但是不变的是每种电路板都是由各种集成块、电阻、电容及其它器件构成的，所以电路板损坏一定是其中某个或某些个器件损坏造成的，电路板维修的思想就是基于上述因素建立起来的。电路板维修分为检测跟维修两个部分，其中检测占据了很重要的位置。对电路板上的每一个器件进行修基础知识的验测，直到将坏件找到更换掉，那么一块电路板就修好了。电路板检测就是对电路板上的每一个电子元件故障的查找、确定和纠正的过程。其实整个检测过程是思维过程和提供逻辑推理线索的测试过程，所以，检测工程师必需要在电路板的维护、测试、检修过程中，逐渐地积累经验，不断地提高水平。一般的电子设备都是由成千上万的元器件组成的，在维护、检修时，若靠直接一一测试检查PCB电路板中的每一个元器件来发现问题的话将十分费时，实施起来也非常困难。那么从故障现象到故障原因的对号入座式的检修方式，是一种重要的检修方法。电路板只要检测•S..s.出了问题的所在，那么维修就很容易了。以下给大家总结的电路板维修基本口诀，方便又实用。一块普通线路板，电路组合成千万元件长相经常变，字符认清是关键电阻电容最常见，损坏也是很普遍电阻阻值易变化，电容漏容还漏电电感变压器是线圈，简单测试看通断二极管和三极管，测那PN结正和反MOS管和可控硅，触发测试是关键以上都是分立件，集成电路很多年模拟器件有运放，虚短虚端来判断光耦隔离前后级，损坏那是千千万数字器件经常见，40和74标前面还有模数转换器，测试起来很费力别忘ROM和CPLD，烧写要靠编程器CPU、单片机，时序判断逻辑仪各种各样传感器，损坏几率排第一下面再看看实际案例：一、工控电路板电容损坏的故障特点及维修电容损坏引发的故障在电子设备中是最高的，其中尤其以电解电容的损坏最为常见。电容损坏表现为：1.容量变小；2•完全失去容量；3•漏电；4•短路。电容在电路中所起的作用不同，引起的故障也各有特点。在工控电路板中，数字电路占绝大多数，电容多用做电源滤波，用做信号耦合和振荡电路的电容较少。用在开关电源中的电解电容如果损坏，则开关电源可能不起振，没有电压输出;或者输出电压滤波不好，电路因电压不稳而发生逻辑混乱，表现为机器工作时好时坏或开不了机，如果电容并在数字电路的电源正负极之间，故障表现同上。.s.这在电脑主板上表现尤其明显，很多电脑用了几年就出现有时开不了机，有时又可以开机的现象，打开机箱，往往可以看见有电解电容鼓包的现象，如果将电容拆下来量一下容量，发现比实际值要低很多。电容的寿命与环境温度直接有关，环境温度越高，电容寿命越短。这个规律不但适用电解电容，也适用其它电容。所以在寻找故障电容时应重点检查和热源靠得比较近的电容，如散热片旁及大功率元器件旁的电容，离其越近，损坏的可能性就越大。曾经修过一台X光探伤仪的电源，用户反映有烟从电源里冒出来，拆开机箱后发现有一只1000uF/350V的大电容有油质一样的东西流出来，拆下来一量容量只有几十uF,还发现只有这只电容与整流桥的散热片离得最近，其它离得远的就完好无损，容量正常。另外有瓷片电容出现短路的情况，也发现电容离发热部件比较近。所以在检修查找时应有所侧重。有些电容漏电比较严重，用手指触摸时甚至会烫手，这种电容必须更换。在检修时好时坏的故障时，排除了接触不良的可能性以外，一般大部分就是电容损坏引起的故障了。所以在碰到此类故障时，可以将电容重点检查一下，换掉电容后往往令人惊喜（当然也要注意电容的品质，要选择好一点的牌子，...
