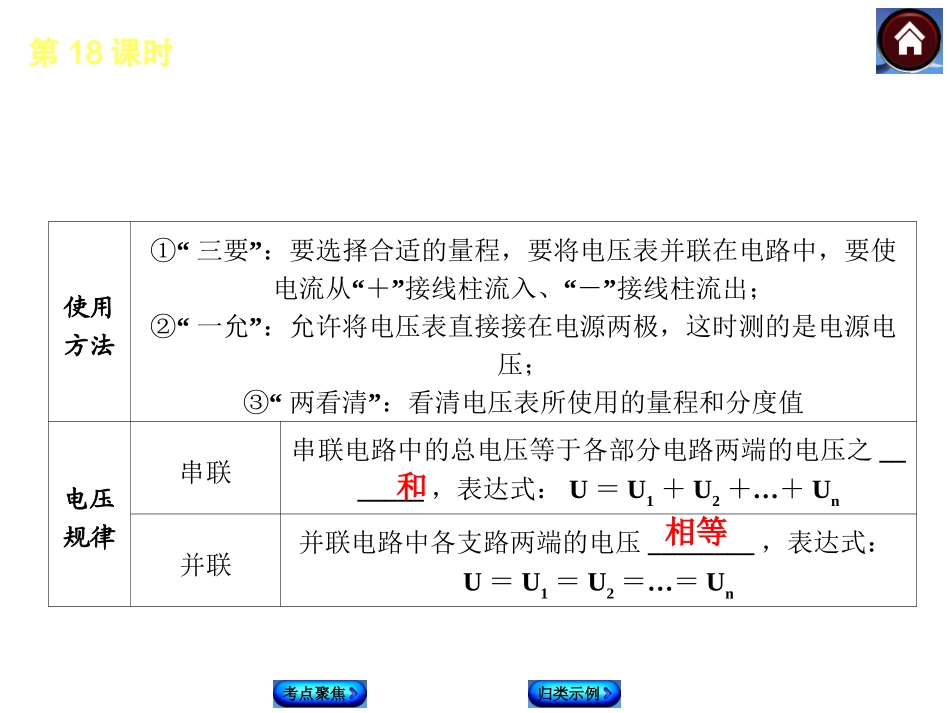

第18课时电压电阻变阻器考点聚焦考点聚焦归类示例归类示例第18课时┃考点聚焦考点聚焦考点1电压及其测量考点聚焦归类示例作用电源是提供电压的装置，电压是形成________的原因单位国际单位：______(符号：V)；常用单位：kV、mV；1kV＝________V，1V＝________mV常见值家庭电路电压：________V；一节干电池电压：________V；对人体安全电压：______________V测量工具：电压表符号量程0～3V0～15V选择量程时，要进行试触分度值____________电流伏特100010002201.5不高于360.1V0.5V第18课时┃考点聚焦使用方法“①三要”：要选择合适的量程，要将电压表并联在电路中，要使电流从“＋”接线柱流入、“－”接线柱流出；“②一允”：允许将电压表直接接在电源两极，这时测的是电源电压；“③两看清”：看清电压表所使用的量程和分度值电压规律串联串联电路中的总电压等于各部分电路两端的电压之_______，表达式：U＝U1＋U2＋…＋Un并联并联电路中各支路两端的电压________，表达式：U＝U1＝U2＝…＝Un和相等考点聚焦归类示例第18课时┃考点聚焦考点2电阻定义导体对电流阻碍作用的大小符号______单位国际单位欧姆(Ω)常用单位千欧(kΩ)；兆欧(MΩ)换算1MΩ＝______kΩ；1kΩ＝______Ω生活中常用电阻值①手电筒小灯泡，灯丝电阻为几欧到十几欧；②白炽灯，灯丝电阻为几百欧到几千欧；③电流表的内阻为零点几欧；④电压表的内阻为几千欧左右R10001000考点聚焦归类示例第18课时┃考点聚焦[点拨](1)根据物质的导电性能，可分为导体、绝缘体和半导体。(2)半导体：导电性能介于导体和绝缘体之间，同导体、绝缘体一样是重要的电工材料，其性能受温度、光照等外界因素的影响，可以制成压敏元件、热敏元件、光敏元件等。(3)超导现象：当某些物质的温度降到一定程度时，其电阻阻值变为零的现象。超导体适用于输电线、电动机内的线圈等。考点聚焦归类示例第18课时┃考点聚焦考点3探究“影响电阻大小的因素”实验原理在______不变的情况下，通过导体中________的变化来研究导体电阻的变化(也可以用串联在电路中小灯泡亮度的变化来研究导体电阻的变化)实验方法____________，所以讨论“电阻的大小与某一个因素的关系”时必须指明“相同条件”实验结论导体的电阻是导体本身的一种性质，它的大小取决于导体的________、________和__________，还与________有关电压电流控制变量法材料长度横截面积温度考点聚焦归类示例第18课时┃考点聚焦考点4变阻器1．滑动变阻器构造瓷筒、线圈、滑片、金属棒、接线柱结构示意图电路符号________变阻原理通过改变接入电路中的电阻线的长度来改变电阻的大小铭牌某滑动变阻器标有“50Ω1.5A”字样，其中50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0～50Ω；1.5A表示滑动变阻器允许通过的最大电流为1.5A考点聚焦归类示例第18课时┃考点聚焦使用方法“一上一下，近小远大，使用之前，滑到最大。”即：滑动变阻器要将“一上一下”两接线柱连入电路，滑片向靠近连入电路的下面的接线柱滑动时，电阻变小，反之远离下面的接线柱时，电阻变大；滑动变阻器接入电路前，要将滑片移至阻值最大处作用①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；②保护电路应用调节音量的电位器、调节台灯的亮度等优点缺点能够逐渐改变连入电路的电阻，但不能读出其连入电路的阻值考点聚焦归类示例第18课时┃考点聚焦2.电阻箱：使用时，将它的两个接线柱接入电路，调节旋钮即可。读数时，将各旋钮对应的指示点乘面板上标记的倍数，再将它们相加，就是电阻箱接入电路中的电阻值。考点聚焦归类示例第18课时┃考点聚焦考点5电路故障分析利用电流表、电压表确定电路故障常见电路故障分析电流表电压表故障原因无示数有示数灯泡________有示数无示数灯泡________无示数无示数变阻器______常见电路排查方法方法一：把导线(或电流表、灯泡)依次与电路中各元件____联，当电路中的所有用电器都工作时，则与之并联的元件发生________方法二：把电压表依次与电路中各元件____联，电压表有示数且比较大时，说明它测的是电源电压，其测量对象出现________断路短路断路并并断路断路考点...
