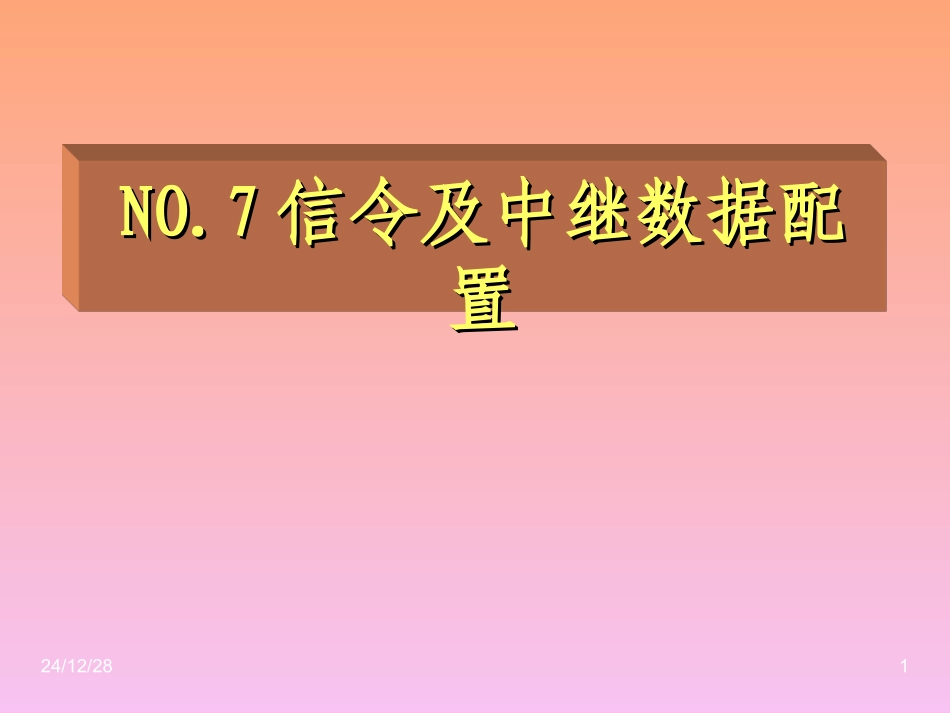

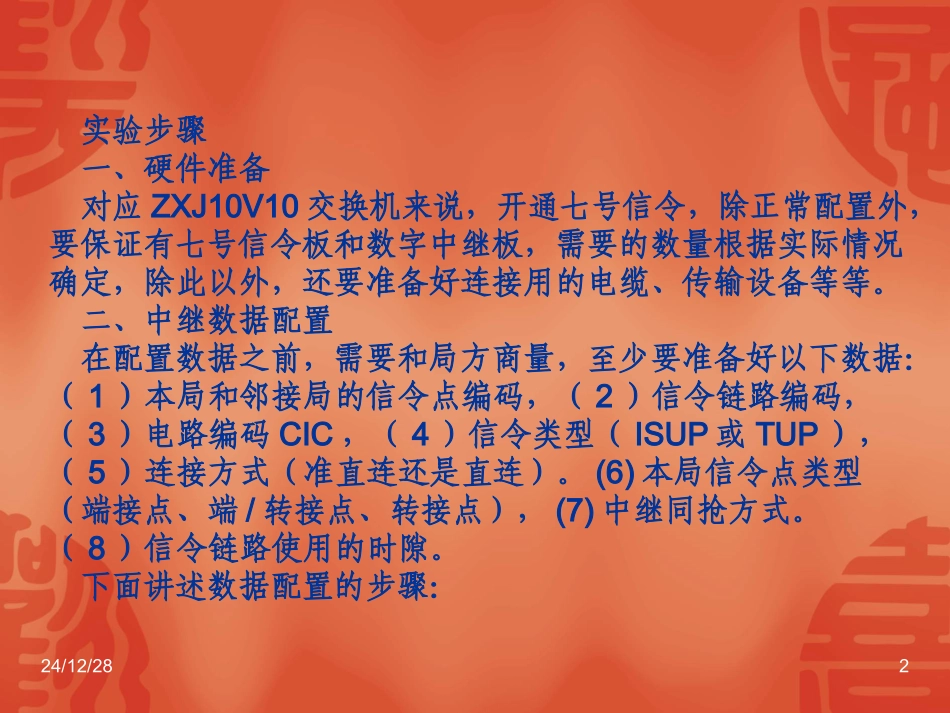

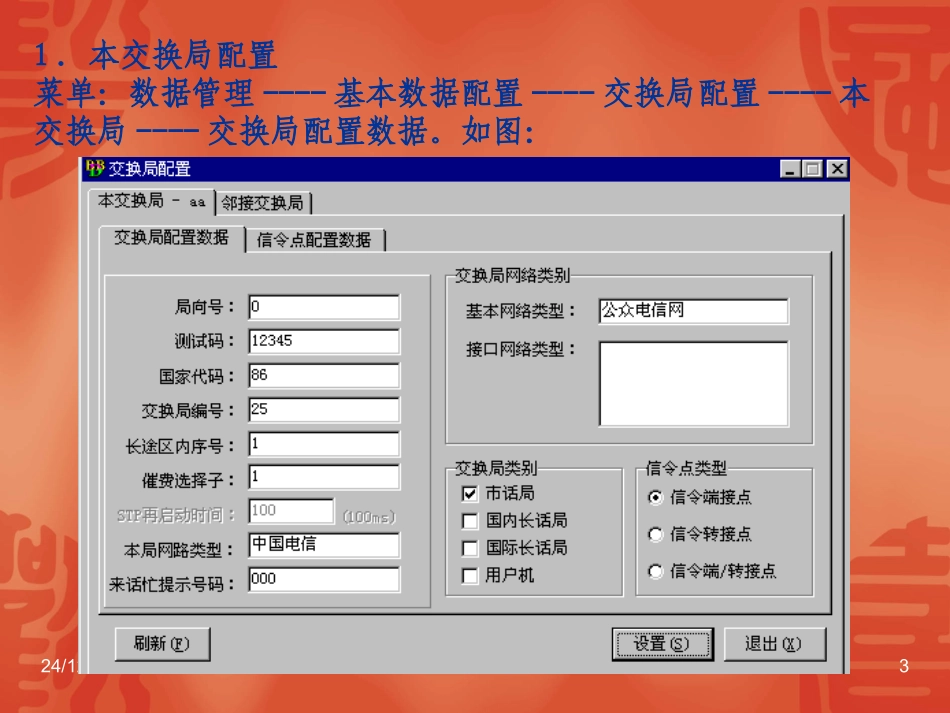

24/12/281NO.7NO.7信令及中继数据配信令及中继数据配置置24/12/282实验步骤一、硬件准备对应ZXJ10V10交换机来说，开通七号信令，除正常配置外，要保证有七号信令板和数字中继板，需要的数量根据实际情况确定，除此以外，还要准备好连接用的电缆、传输设备等等。二、中继数据配置在配置数据之前，需要和局方商量，至少要准备好以下数据：（1）本局和邻接局的信令点编码，（2）信令链路编码，（3）电路编码CIC，（4）信令类型（ISUP或TUP），（5）连接方式（准直连还是直连）。(6)本局信令点类型（端接点、端/转接点、转接点），(7)中继同抢方式。（8）信令链路使用的时隙。下面讲述数据配置的步骤：24/12/2831．本交换局配置菜单：数据管理----基本数据配置----交换局配置----本交换局----交换局配置数据。如图：24/12/284根据实际情况填写信令点类型。2．本局信令点配置菜单：数据管理----基本数据配置----交换局配置----本交换局----信令点配置数据。如图：24/12/285其中OPC14和OPC24为信令点编码，一般用OPC24方式，根据“”实际情况填入，七号用户部分一定要选上相应业务，否则7号信令系统将不能正常开通。3.邻接交换局的数据配置菜单：数据管理----基本数据配置----交换局配置----邻接交换局。如图：图8：邻接交换局的配置24/12/286根据实际情况填入相应数据，对于国内开局来说，多数情况“下，7号协议类型、子业务字段SSF、子协议类型、信令点编”“”码类型、测试业务号可以按照图中所示进行设置。指示器、“”有关子系统一般不要修改。4．中继电路板单元配置――――――菜单：数据管理基本数据管理物理配置？模块――单元配置如何进行物理配置请参阅维护手册，这里只介绍和开通7号中继有关的部分，如图所示，大多数情况下，按照图中所示的配置即可。图9：中继电路子单元配置24/12/2875．配置中继群（1）增加中继电路组菜单：数据管理----基本数据配置----中继管理----中继电路组；如图：图10：增加中继组24/12/288中继组类别：一般为双向中继。中继信道类别：数字中继DT。线路信号标志：CCS7_TUP或CCS7_ISUP，据需要确定。邻接交换局局向：为‘邻接交换局’中所填局向。数据业务号码分析选择子：汇接时如需要在出局路由上把数据业务和其它业务分开，可使用此分析子。注意：只有中继组为ISUP类型，用户为ISDN类型时才有效。如果没有这种需要，可以和入向号码分析选择子相同。入局号码分析表选择子：该群入局呼叫时的号码分析子。主叫号码分析选择子：可以根据不同的主叫来寻找相应的号码分析子。不使用时填“0”。中继组的阀值：当中继组内的电路被占用的百分比达到设定的阀值时，即使有空闲电路，后面的呼叫也不能占用。中继选择方法：需要和对方约定，多数情况下，根据本局信令点和邻接局信令点的大小比较来确定，如果本局较大，选“从偶数到奇数”，否则，选“从奇数到偶数”。24/12/289注意：标志位一般缺省即可，在不明白修改后果的情况下不要随便改动。（2）分配中继电路菜单：数据管理----基本数据配置----中继管理----中继电路分配；如图：将需要分配的电路加入中继组中。注意，准备用来作为信令链路的电路不要在此分配。图11：中继电路分配24/12/2810（3）增加出局路由菜单：数据管理----基本数据配置----中继管理----出局路由；如图：图12：增加出局路由在路由中填入中继组，其余选项根据需要设置，一般不要修改。24/12/2811（4）增加出局路由组菜单：数据管理----基本数据配置----中继管理----出局路由组；如图将路由加入路由组中，路由组可以由一个或多个路由组成，各路由组之间为负荷分担的关系。图13：增加出局路由组24/12/2812（5）增加出局路由链菜单：数据管理----基本数据配置----中继管理----出局路由链；如图：将前面设置的路由组加入路由链中，路由链可以由一个或多个路由组组成，可以在这里设置优选、次选路由组，因为这里是根据设置的顺序选择的。图14：增加出局路由链24/12/2813（6）路由链组――――――菜单：数据管理基本数据管理中继管理路由链组，如图：图15：增加出局路由链组将路由链加入路由链组中，路由链组可以由一个或多个路由链组成，...
