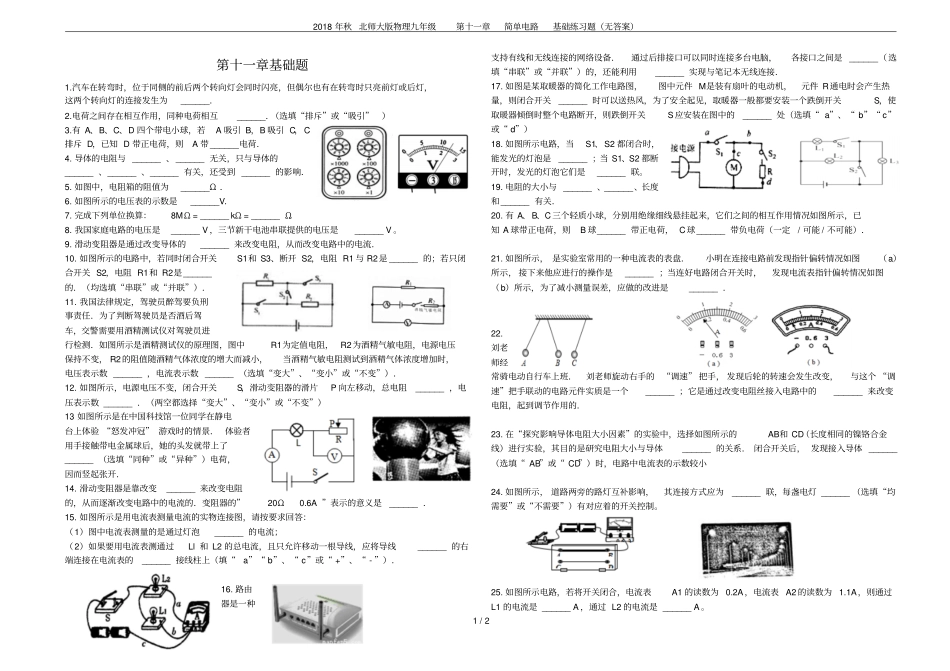

2018年秋北师大版物理九年级第十一章简单电路基础练习题（无答案）1/2第十一章基础题1.汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有在转弯时只亮前灯或后灯，这两个转向灯的连接发生为______．2.电荷之间存在相互作用，同种电荷相互______．（选填“排斥”或“吸引”）3.有A、B、C、D四个带电小球，若A吸引B，B吸引C，C排斥D，已知D带正电荷，则A带______电荷．4.导体的电阻与______、______无关，只与导体的______、______、______有关，还受到______的影响．5.如图中，电阻箱的阻值为______Ω．6.如图所示的电压表的示数是______V．7.完成下列单位换算：8MΩ=______kΩ=______Ω．8.我国家庭电路的电压是______V，三节新干电池串联提供的电压是______V。9.滑动变阻器是通过改变导体的______来改变电阻，从而改变电路中的电流．10.如图所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是______的；若只闭合开关S2，电阻R1和R2是______的．（均选填“串联”或“并联”）．11.我国法律规定，驾驶员醉驾要负刑事责任．为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测．如图所示是酒精测试仪的原理图，图中R1为定值电阻，R2为酒精气敏电阻，电源电压保持不变，R2的阻值随酒精气体浓度的增大而减小，当酒精气敏电阻测试到酒精气体浓度增加时，电压表示数______，电流表示数______（选填“变大”、“变小”或“不变”）．12.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P向左移动，总电阻______，电压表示数______．（两空都选择“变大”、“变小”或“不变”）13如图所示是在中国科技馆一位同学在静电台上体验“怒发冲冠”游戏时的情景．体验者用手接触带电金属球后，她的头发就带上了______（选填“同种”或“异种”）电荷，因而竖起张开．14.滑动变阻器是靠改变______来改变电阻的，从而逐渐改变电路中的电流的．变阻器的”20Ω0.6A”表示的意义是______．15.如图所示是用电流表测量电流的实物连接图，请按要求回答：（1）图中电流表测量的是通过灯泡______的电流；（2）如果要用电流表测通过Ll和L2的总电流，且只允许移动一根导线，应将导线______的右端连接在电流表的______接线柱上（填“a”“b”、“c”或“+”、“-”）．16.路由器是一种支持有线和无线连接的网络设备．通过后排接口可以同时连接多台电脑，各接口之间是______（选填“串联”或“并联”）的，还能利用______实现与笔记本无线连接．17.如图是某取暖器的简化工作电路图，图中元件M是装有扇叶的电动机，元件R通电时会产生热量，则闭合开关______时可以送热风，为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开，则跌倒开关S应安装在图中的______处（选填“a”、“b”“c”或“d”）18.如图所示电路，当S1、S2都闭合时，能发光的灯泡是______；当S1、S2都断开时，发光的灯泡它们是______联。19.电阻的大小与______、______、长度和______有关．20.有A、B、C三个轻质小球，分别用绝缘细线悬挂起来，它们之间的相互作用情况如图所示，已知A球带正电荷，则B球______带正电荷，C球______带负电荷（一定/可能/不可能）．21.如图所示，是实验室常用的一种电流表的表盘．小明在连接电路前发现指针偏转情况如图（a）所示，接下来他应进行的操作是______；当连好电路闭合开关时，发现电流表指针偏转情况如图（b）所示，为了减小测量误差，应做的改进是______．22.刘老师经常骑电动自行车上班．刘老师旋动右手的“调速”把手，发现后轮的转速会发生改变，与这个“调速”把手联动的电路元件实质是一个______；它是通过改变电阻丝接入电路中的______来改变电阻，起到调节作用的．23.在“探究影响导体电阻大小因素”的实验中，选择如图所示的AB和CD（长度相同的镍铬合金线）进行实验，其目的是研究电阻大小与导体______的关系．闭合开关后，发现接入导体______（选填“AB”或“CD”）时，电路中电流表的示数较小24.如图所示，道路两旁的路灯互补影响，其连接方式应为______联，每盏电灯______（选填“均需要”或“不需要”）有对应着的开关控制...
