发变电站直击雷保护VIP免费

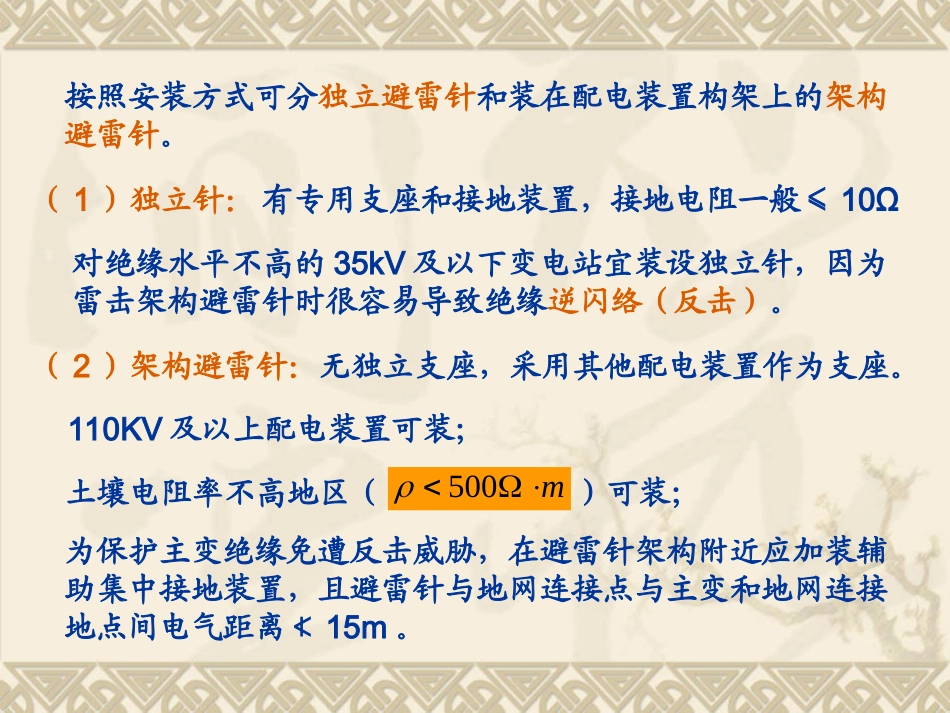

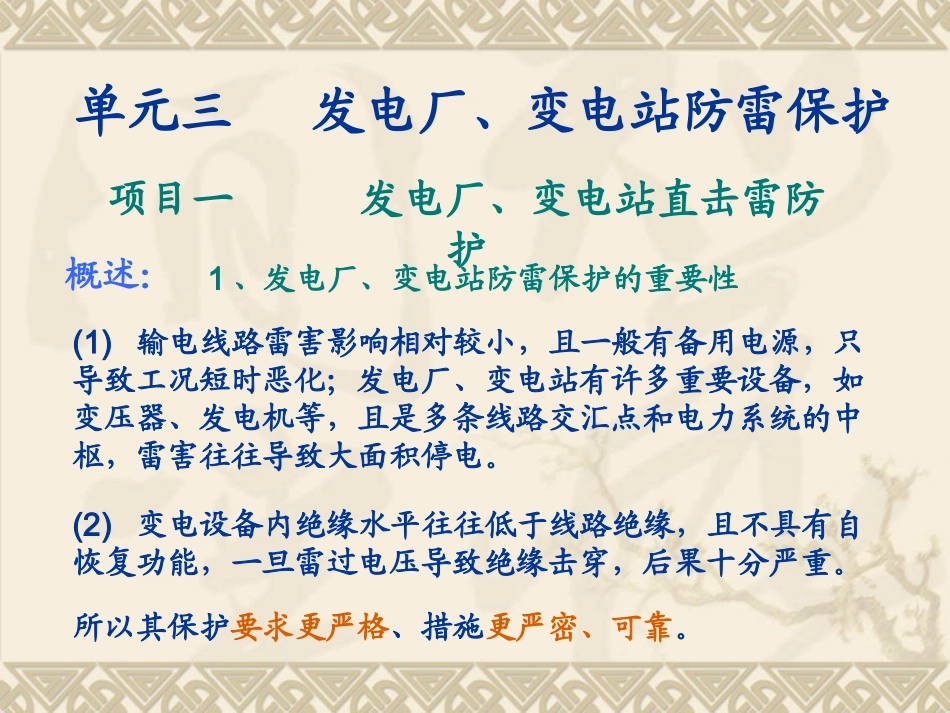

单元三发电厂、变电站防雷保护(1)输电线路雷害影响相对较小，且一般有备用电源，只导致工况短时恶化；发电厂、变电站有许多重要设备，如变压器、发电机等，且是多条线路交汇点和电力系统的中枢，雷害往往导致大面积停电。1、发电厂、变电站防雷保护的重要性(2)变电设备内绝缘水平往往低于线路绝缘，且不具有自恢复功能，一旦雷过电压导致绝缘击穿，后果十分严重。所以其保护要求更严格、措施更严密、可靠。项目一发电厂、变电站直击雷防护概述：2、发电厂、变电站雷害来源：直击雷；侵入波；感应过电压3、发电厂、变电站防雷保护内容：直击雷防护;侵入波防护;重要设备的保护。一、发电厂、变电站的直击雷保护1、直击雷保护原则：（1）装设避雷针或BLX，使被保护物处于其保护范围内；（2）雷击避雷针或BLX时不对被保护物发生反击。2、避雷针的类型：按照安装方式可分独立避雷针和装在配电装置构架上的架构避雷针。有专用支座和接地装置，接地电阻一般≤10Ω对绝缘水平不高的35kV及以下变电站宜装设独立针，因为雷击架构避雷针时很容易导致绝缘逆闪络（反击）。（1）独立针：（2）架构避雷针：无独立支座，采用其他配电装置作为支座。110KV及以上配电装置可装；土壤电阻率不高地区（m500）可装；为保护主变绝缘免遭反击威胁，在避雷针架构附近应加装辅助集中接地装置，且避雷针与地网连接点与主变和地网连接地点间电气距离≮15m。0AchdiUIRhLdtiRUchG为防止避雷针与被保护设备或构架间空气间隙Sk被击穿发生反击，要求Sk必须大于一定距离。雷击独立避雷针时，雷电流i在避雷针电感L及其接地电阻R上产生很高的电位。避雷针离配电构架最近一点A处对地电压及接地装置上对地电压分别为：hRch1.02.0Sk≥以独立避雷针为例说明。3、避雷针安装原则：空中、地中均不对临近设备、空中、地中均不对临近设备、线路和架构发生反击。线路和架构发生反击。同样，避雷针接地电阻上也会产生较高的电位Ud，若该值超过土壤耐电强度，土壤也会击穿。因此，地中距离Sd也要求必须大于一定值，以防在地中出现反击。除满足以上计算外，在任何情况下都应满足：空气间隙距离≮空气间隙距离≮5m5m；地中距离≮；地中距离≮3m3mchR3.0Sd≥4、直击雷防护措施：（1）发电厂、变电站的直击雷过电压保护可采用避雷针、避雷线、避雷带和钢筋焊接成网等。下列设施应装设直击雷保护装置：①户外配电装置，包括组合导线和母线廊道；②烟囱、冷却塔和输煤系统的高建筑物（如煤粉分离器）；③油处理室、燃油泵房。露天油罐及其架空管道、装卸油台、大型变压器修理间、易燃材料仓库等建筑物。④乙炔发生站、制氢站、露天氢气罐、氢气罐储存室、天然气调压站、天然气架空管道及其露天贮罐。⑤微波塔机房和大型计算机房；⑥雷电活动特殊强烈地区的主厂房、主控制室和高压屋内配电装置；⑦无钢筋的砖木结构的主厂房；避雷针不宜装在独立的主控制室和35kV及以下的高压屋内配电装置的顶上。（2）主控制室（楼）或网络控制楼及屋内配电装置应装置直击雷保护的措施：①若有金属屋顶或屋顶上有金属结构时，将金属部分接地；②若屋顶为钢筋混凝土结构，应将其钢筋焊接成网接地；③若结构为非导电的屋顶时，采用避雷带保护。该避雷带的网格为8～10m，每隔10～20m设引下线接地。上述的接地可与主接地网连接，并在连接处加装集中接地装置，其工频接地电阻应不大于10Ω。（3）峡谷地区的发电厂、变电站宜用避雷线作直击雷保护。（4）110kV及以上的屋外配电装置，一般将避雷针装在配电装置架构上，但在土壤电阻率大于1000Ω·m的地区，宜装设独立避雷针。否则，应通过验算，采取降低接地电阻或加强绝缘等措施。66kV的配电装置，可将避雷针装在配电装置架构上，但在土壤电阻率大于500Ω·m的地区，宜装设独立避雷针。35kV及以下的配电装置，为防止雷击时引起反击闪络的可能，一般采用独立避雷针进行保护。安装在架构上的避雷针应与接地网相连接，并应在其附近装设辅助的集中接地装置，其接地电阻应不大于10Ω。避雷针与主接地网的地下连接点至变压器接地线与主接地网的地下连接点，沿接地体的长度不得小于15m。在变压器的门型...
