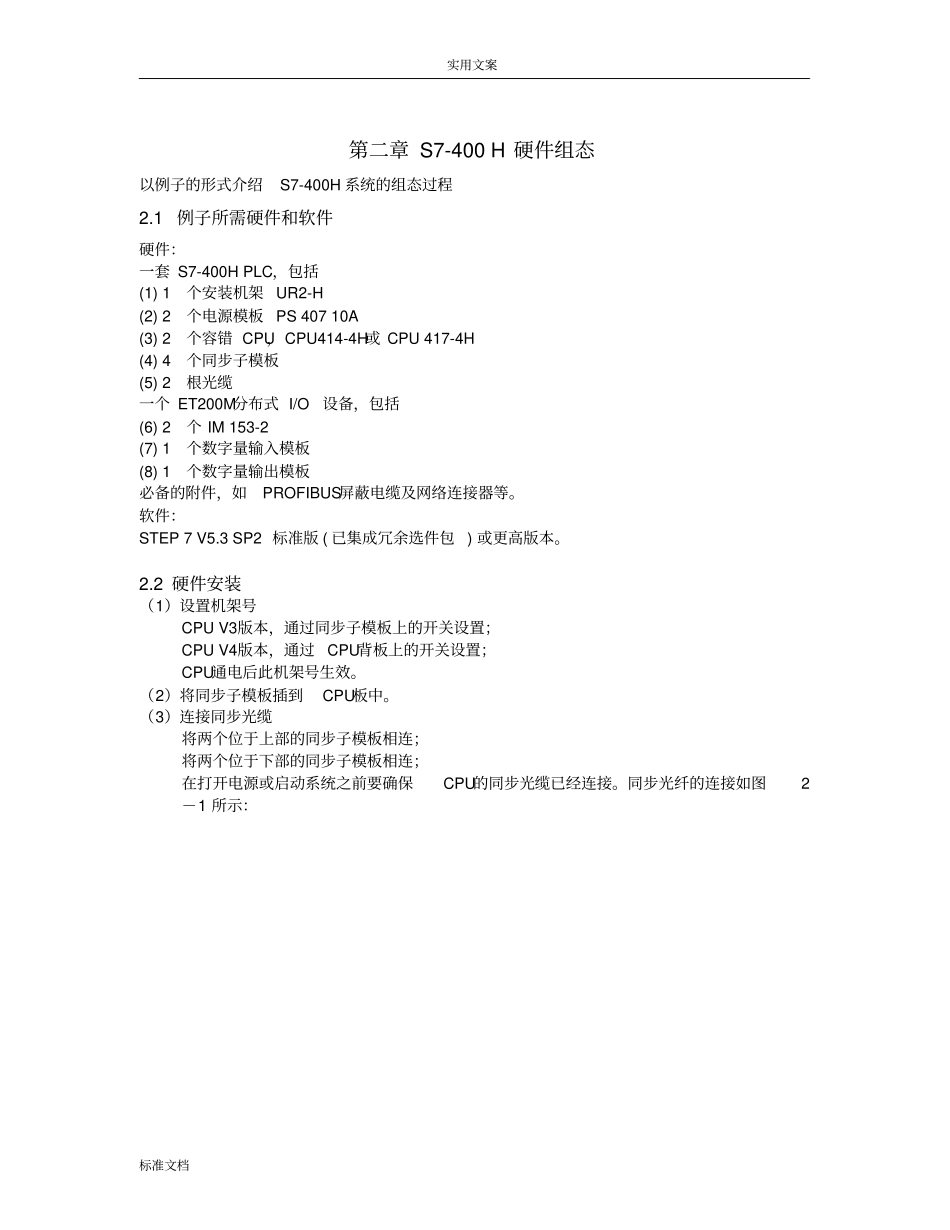

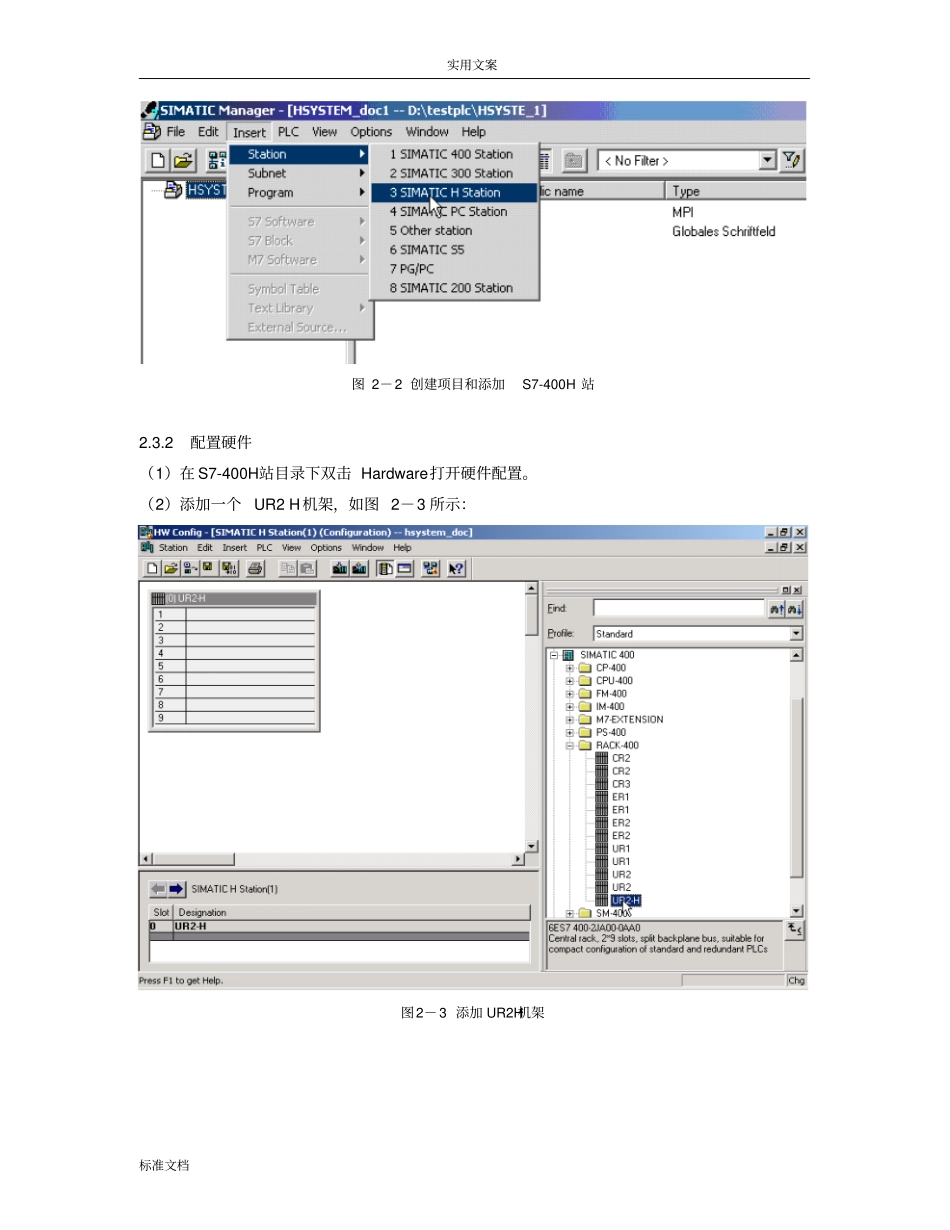

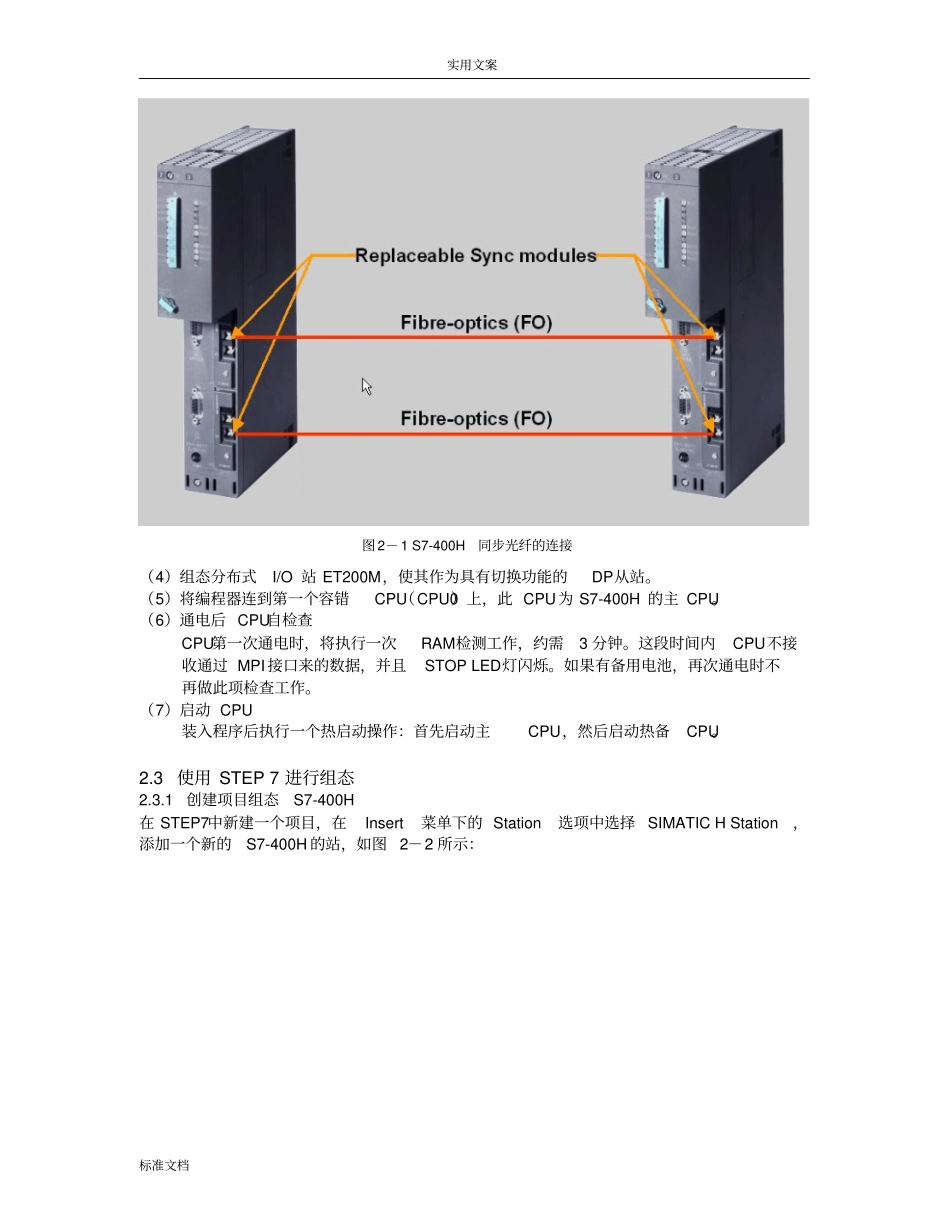

实用文案标准文档第二章S7-400H硬件组态以例子的形式介绍S7-400H系统的组态过程2.1例子所需硬件和软件硬件：一套S7-400HPLC，包括(1)1个安装机架UR2-H(2)2个电源模板PS40710A(3)2个容错CPU，CPU414-4H或CPU417-4H(4)4个同步子模板(5)2根光缆一个ET200M分布式I/O设备，包括(6)2个IM153-2(7)1个数字量输入模板(8)1个数字量输出模板必备的附件，如PROFIBUS屏蔽电缆及网络连接器等。软件：STEP7V5.3SP2标准版(已集成冗余选件包)或更高版本。2.2硬件安装（1）设置机架号CPUV3版本，通过同步子模板上的开关设置；CPUV4版本，通过CPU背板上的开关设置；CPU通电后此机架号生效。（2）将同步子模板插到CPU板中。（3）连接同步光缆将两个位于上部的同步子模板相连；将两个位于下部的同步子模板相连；在打开电源或启动系统之前要确保CPU的同步光缆已经连接。同步光纤的连接如图2－1所示：实用文案标准文档图2－1S7-400H同步光纤的连接（4）组态分布式I/O站ET200M，使其作为具有切换功能的DP从站。（5）将编程器连到第一个容错CPU（CPU0）上，此CPU为S7-400H的主CPU。（6）通电后CPU自检查CPU第一次通电时，将执行一次RAM检测工作，约需3分钟。这段时间内CPU不接收通过MPI接口来的数据，并且STOPLED灯闪烁。如果有备用电池，再次通电时不再做此项检查工作。（7）启动CPU装入程序后执行一个热启动操作：首先启动主CPU，然后启动热备CPU。2.3使用STEP7进行组态2.3.1创建项目组态S7-400H在STEP7中新建一个项目，在Insert菜单下的Station选项中选择SIMATICHStation，添加一个新的S7-400H的站，如图2－2所示：实用文案标准文档图2－2创建项目和添加S7-400H站2.3.2配置硬件（1）在S7-400H站目录下双击Hardware打开硬件配置。（2）添加一个UR2H机架，如图2－3所示：图2－3添加UR2H机架实用文案标准文档（3）配置电源和CPU，并设定CPU上PROFIBUSDP主站的地址，本例为2，如图2－4所示：图2－4添加S7-400HCPU（4）添加同步子模板到IF1和IF2槽位上。（5）添加以太网网卡并配置MAC网络地址，如图2－5所示：图2－5配置以太网模板CP443-1只有以太网可以与HMI系统WINCC通信。(6)将机架0的硬件配置拷贝，粘贴，复制机架1并调整网络参数，如：以太网的MAC地址等，在硬件组态中出现两个机架，如2－6所示：实用文案标准文档图2－6S7-400H的硬件配置图2.3.3系统参数设置容错站中的模板参数赋值与S7-400标准站中的模板参数赋值没有什么区别。对于中央处理器单元只需对CPU0（机架0上的CPU）设定CPU参数，所设定的数值将自动分配给CPU1（机架1上的CPU）。除以下参数外CPU1的设置不能更改：CPU的MPI地址集成PROFIBUSDP接口的站地址和诊断地址I/O地址区中的模板在I/O地址区编址的模板必须完全在过程映象内或完全在过程映象外，否则不能保证数据的一致性。CPU参数设置(1)点击Cycle/Clockmemory（循环/时钟存储器)”选项栏，如图2－7所示，设置CPU循环处理参数。建议设置:扫描循环监视时间尽可能长（例如6000ms）过程输入映象尽可能小（稍大于实际使用的输入点数）过程输出映象尽可能小（稍大于实际使用的输出点数）出现I/O访问错误时调用OB85：只对于输入错误和输出错误实用文案标准文档图2－7“Cyclic/ClockMemory”参数配置（2)设置诊断缓冲区中的报文数量在“Diagnostics/Clock（诊断/时钟）”选项栏中可以设置诊断缓冲区的报文数量建议设定较大数值，例如：1000。（3）模块的监控时间在“Startup（启动）”选项栏中，可以指定模块监视时间，它取决于容错站的配置。如果监视时间太短，CPU将在诊断缓冲区中输入W#16#6547事件。参数的传输时间取决于以下因素：总线系统的传输速率（传输速率高=>传输时间短）参数和系统数据块的大小（参数长=>传输时间长）总线系统上的负载（从站多=>传输时间长）建议设置：600（对应于60秒）(4)CPU自检周期在“HParameter（冗余系统参数）”选项栏中，配置CPU后台自检的周期。可选范围为10分钟到60000分钟。建议设置：使用缺省值90分钟，如图2－8所示：实用文案标准文档图2－8“HParameter”参数配置2.3.4配置ET200M站(1)点击DP总线“master:DPmastersystem(1)”,在硬件目录PROFIBUSDP下...
