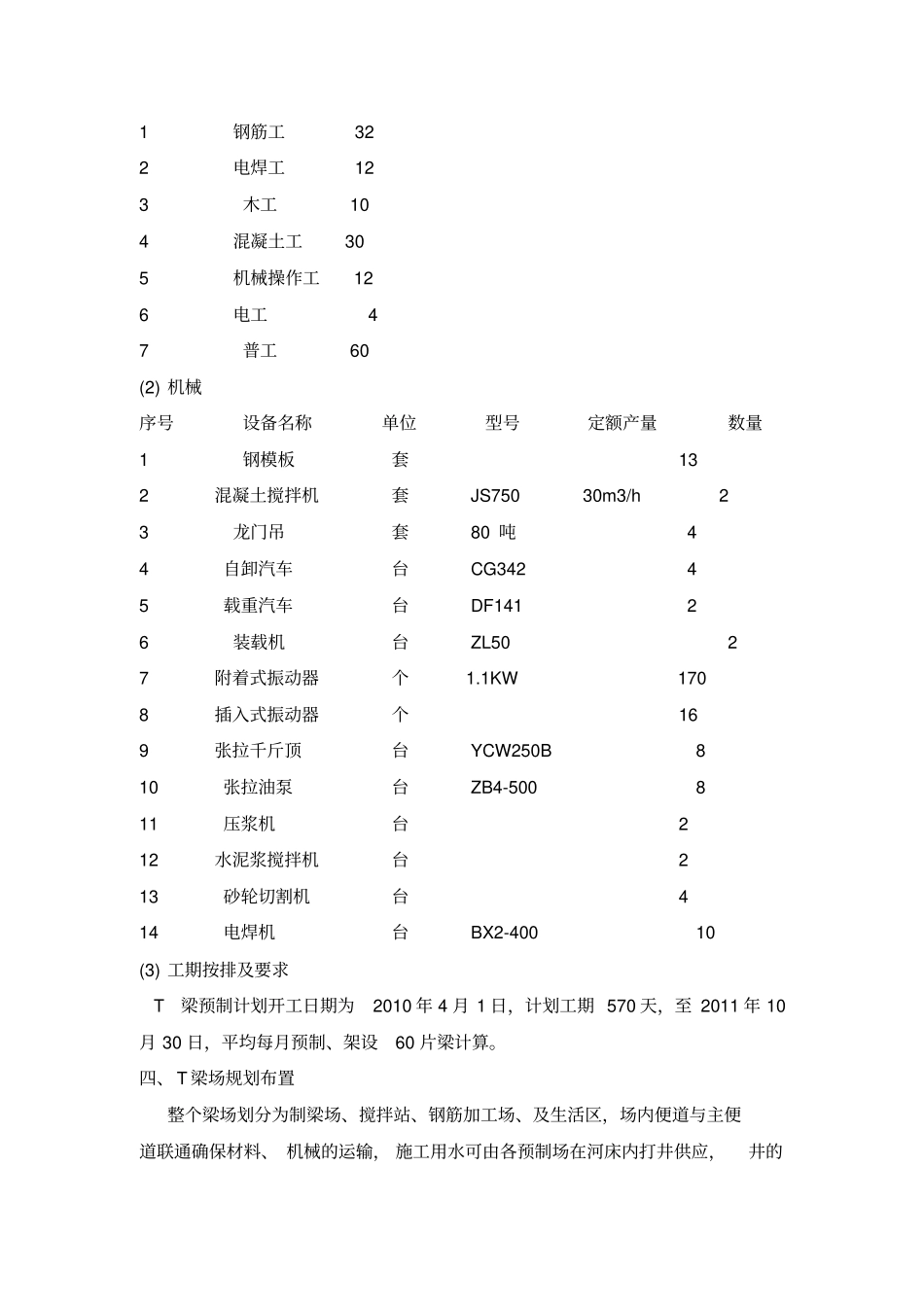

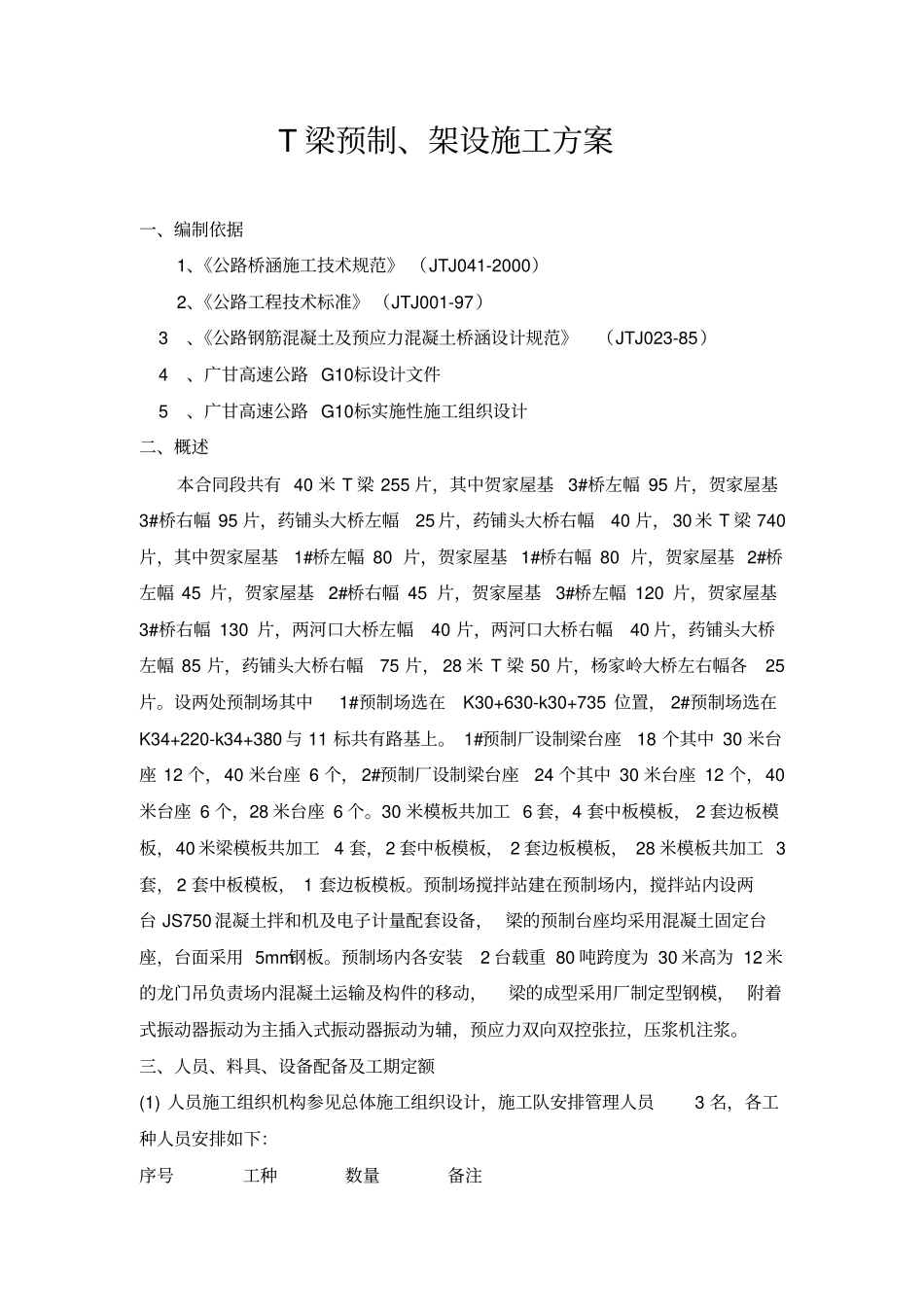

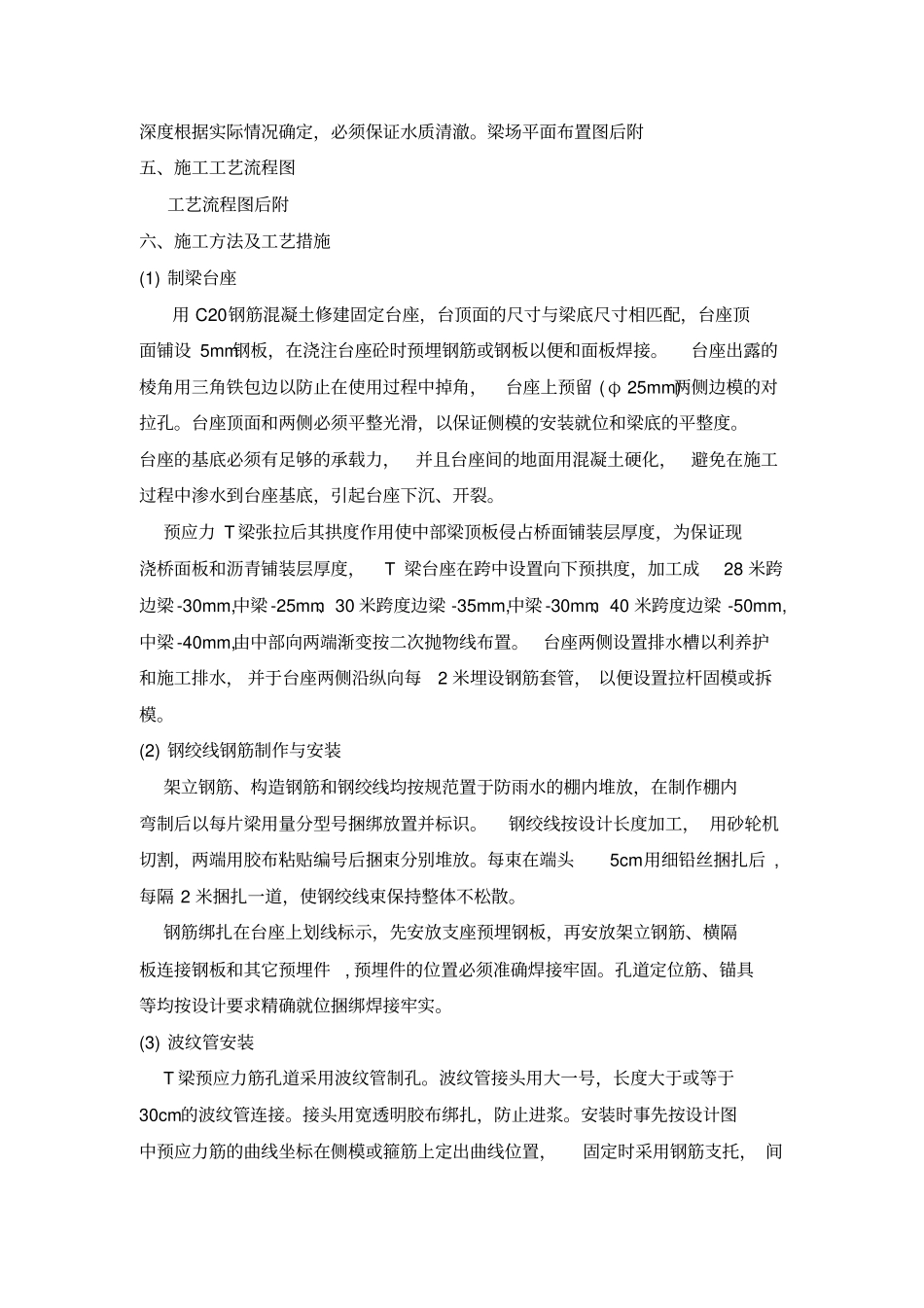

T梁预制、架设施工方案一、编制依据1、《公路桥涵施工技术规范》（JTJ041-2000）2、《公路工程技术标准》（JTJ001-97）3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ023-85）4、广甘高速公路G10标设计文件5、广甘高速公路G10标实施性施工组织设计二、概述本合同段共有40米T梁255片，其中贺家屋基3#桥左幅95片，贺家屋基3#桥右幅95片，药铺头大桥左幅25片，药铺头大桥右幅40片，30米T梁740片，其中贺家屋基1#桥左幅80片，贺家屋基1#桥右幅80片，贺家屋基2#桥左幅45片，贺家屋基2#桥右幅45片，贺家屋基3#桥左幅120片，贺家屋基3#桥右幅130片，两河口大桥左幅40片，两河口大桥右幅40片，药铺头大桥左幅85片，药铺头大桥右幅75片，28米T梁50片，杨家岭大桥左右幅各25片。设两处预制场其中1#预制场选在K30+630-k30+735位置，2#预制场选在K34+220-k34+380与11标共有路基上。1#预制厂设制梁台座18个其中30米台座12个，40米台座6个，2#预制厂设制梁台座24个其中30米台座12个，40米台座6个，28米台座6个。30米模板共加工6套，4套中板模板，2套边板模板，40米梁模板共加工4套，2套中板模板，2套边板模板，28米模板共加工3套，2套中板模板，1套边板模板。预制场搅拌站建在预制场内，搅拌站内设两台JS750混凝土拌和机及电子计量配套设备，梁的预制台座均采用混凝土固定台座，台面采用5mm钢板。预制场内各安装2台载重80吨跨度为30米高为12米的龙门吊负责场内混凝土运输及构件的移动，梁的成型采用厂制定型钢模，附着式振动器振动为主插入式振动器振动为辅，预应力双向双控张拉，压浆机注浆。三、人员、料具、设备配备及工期定额(1)人员施工组织机构参见总体施工组织设计，施工队安排管理人员3名，各工种人员安排如下：序号工种数量备注1钢筋工322电焊工123木工104混凝土工305机械操作工126电工47普工60(2)机械序号设备名称单位型号定额产量数量1钢模板套132混凝土搅拌机套JS75030m3/h23龙门吊套80吨44自卸汽车台CG34245载重汽车台DF14126装载机台ZL5027附着式振动器个1.1KW1708插入式振动器个169张拉千斤顶台YCW250B810张拉油泵台ZB4-500811压浆机台212水泥浆搅拌机台213砂轮切割机台414电焊机台BX2-40010(3)工期按排及要求T梁预制计划开工日期为2010年4月1日，计划工期570天，至2011年10月30日，平均每月预制、架设60片梁计算。四、T梁场规划布置整个梁场划分为制梁场、搅拌站、钢筋加工场、及生活区，场内便道与主便道联通确保材料、机械的运输，施工用水可由各预制场在河床内打井供应，井的深度根据实际情况确定，必须保证水质清澈。梁场平面布置图后附五、施工工艺流程图工艺流程图后附六、施工方法及工艺措施(1)制梁台座用C20钢筋混凝土修建固定台座，台顶面的尺寸与梁底尺寸相匹配，台座顶面铺设5mm钢板，在浇注台座砼时预埋钢筋或钢板以便和面板焊接。台座出露的棱角用三角铁包边以防止在使用过程中掉角，台座上预留(φ25mm)两侧边模的对拉孔。台座顶面和两侧必须平整光滑，以保证侧模的安装就位和梁底的平整度。台座的基底必须有足够的承载力，并且台座间的地面用混凝土硬化，避免在施工过程中渗水到台座基底，引起台座下沉、开裂。预应力T梁张拉后其拱度作用使中部梁顶板侵占桥面铺装层厚度，为保证现浇桥面板和沥青铺装层厚度，T梁台座在跨中设置向下预拱度，加工成28米跨边梁-30mm,中梁-25mm、30米跨度边梁-35mm,中梁-30mm、40米跨度边梁-50mm,中梁-40mm,由中部向两端渐变按二次抛物线布置。台座两侧设置排水槽以利养护和施工排水，并于台座两侧沿纵向每2米埋设钢筋套管，以便设置拉杆固模或拆模。(2)钢绞线钢筋制作与安装架立钢筋、构造钢筋和钢绞线均按规范置于防雨水的棚内堆放，在制作棚内弯制后以每片梁用量分型号捆绑放置并标识。钢绞线按设计长度加工，用砂轮机切割，两端用胶布粘贴编号后捆束分别堆放。每束在端头5cm用细铅丝捆扎后,每隔2米捆扎一道，使钢绞线束保持整体不松散。钢筋绑扎在台座上划线标示，先安放支座预埋钢板，再安放架立钢筋、横隔板连接钢板和其它预埋件,预埋件的位置必须准确焊接牢固。孔道定位筋、锚具等均按设计要求精确就位捆绑焊接牢实。(3...
