附录1 电流致热型设备缺陷诊断判据VIP免费

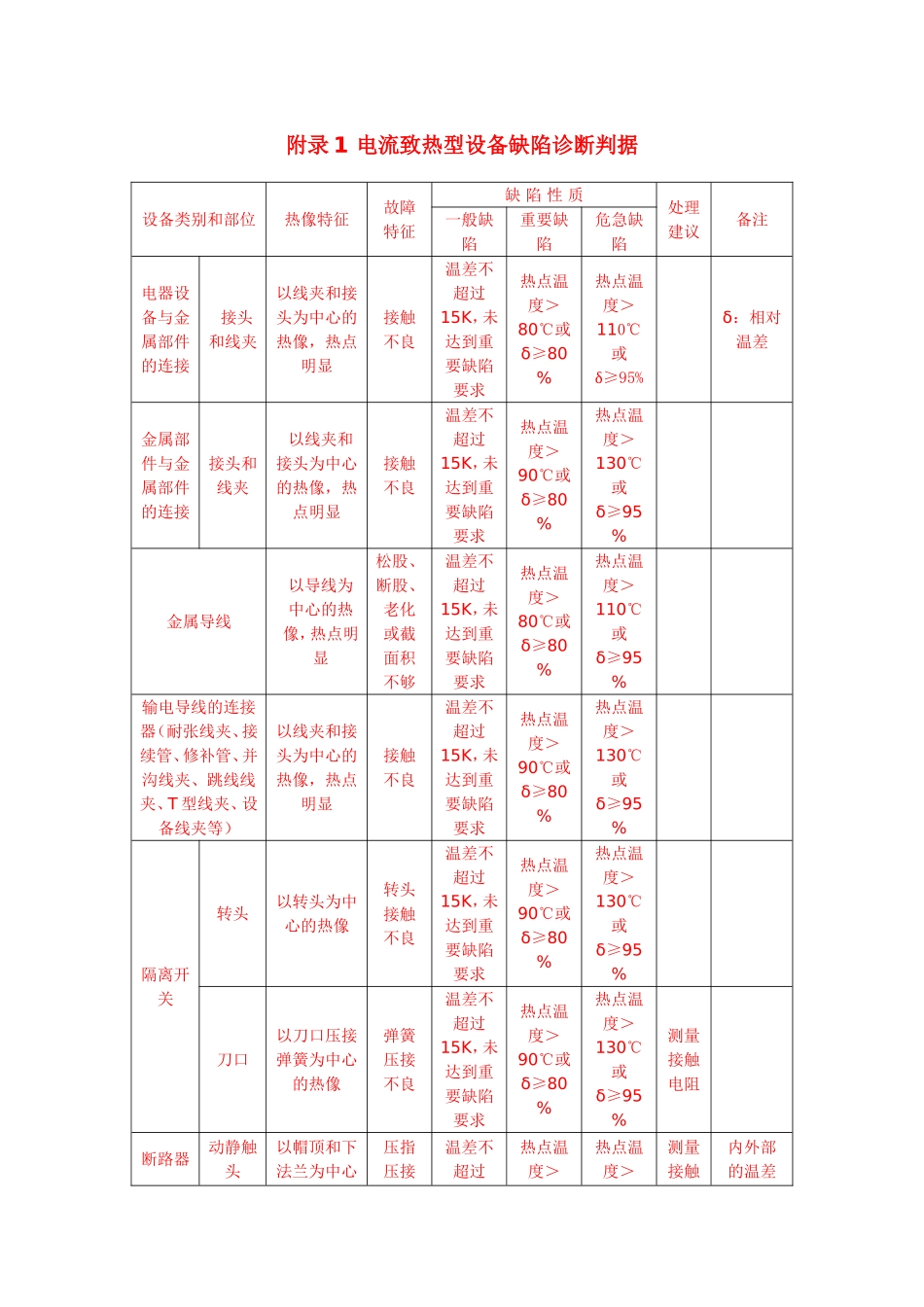

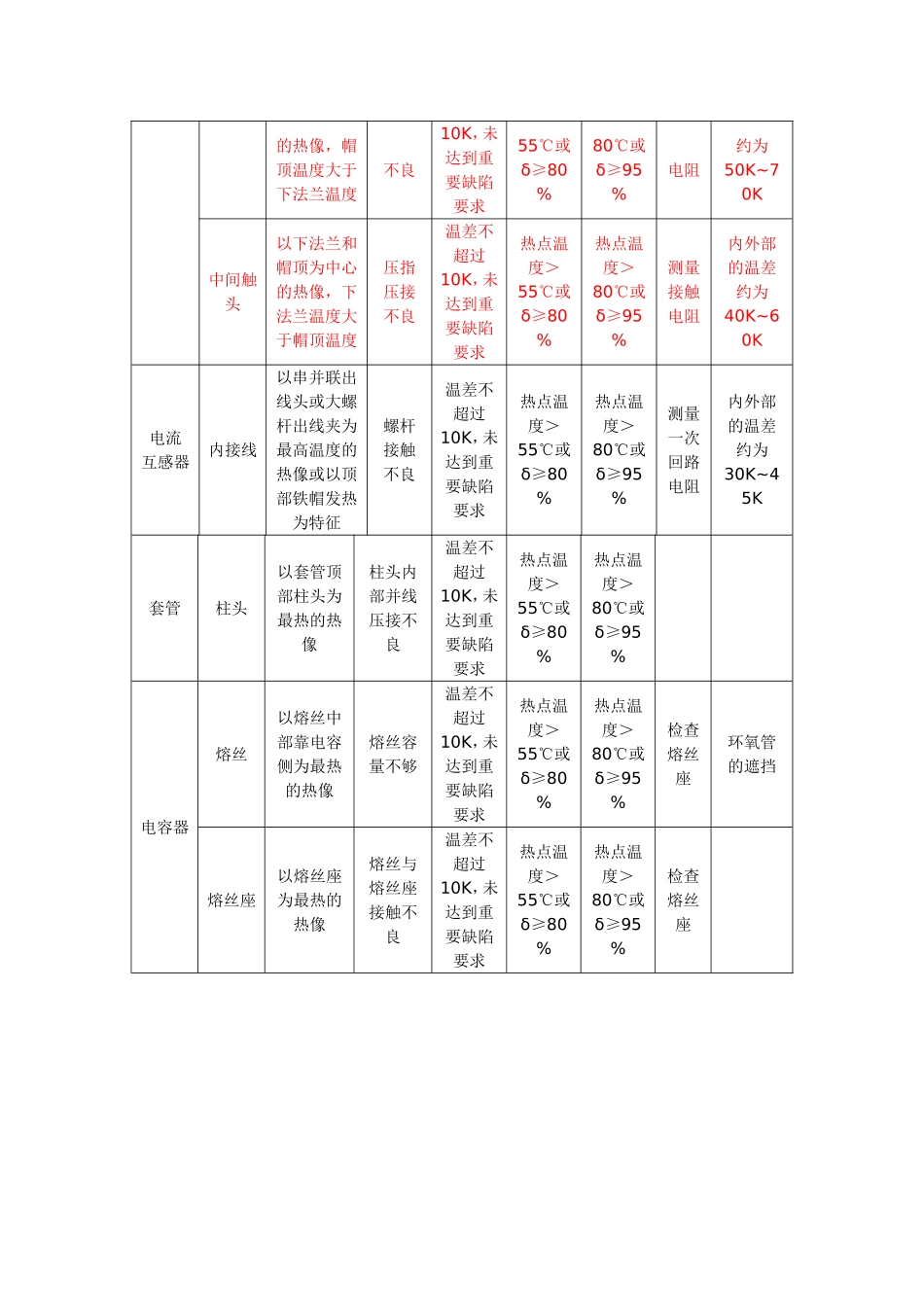

附录1电流致热型设备缺陷诊断判据设备类别和部位热像特征故障特征缺陷性质处理建议备注一般缺陷重要缺陷危急缺陷电器设备与金属部件的连接接头和线夹以线夹和接头为中心的热像，热点明显接触不良温差不超过15K，未达到重要缺陷要求热点温度＞80℃或δ≥80%热点温度＞110℃或δ≥95%δ：相对温差金属部件与金属部件的连接接头和线夹以线夹和接头为中心的热像，热点明显接触不良温差不超过15K，未达到重要缺陷要求热点温度＞90℃或δ≥80%热点温度＞130℃或δ≥95%金属导线以导线为中心的热像，热点明显松股、断股、老化或截面积不够温差不超过15K，未达到重要缺陷要求热点温度＞80℃或δ≥80%热点温度＞110℃或δ≥95%输电导线的连接器（耐张线夹、接续管、修补管、并沟线夹、跳线线夹、T型线夹、设备线夹等）以线夹和接头为中心的热像，热点明显接触不良温差不超过15K，未达到重要缺陷要求热点温度＞90℃或δ≥80%热点温度＞130℃或δ≥95%隔离开关转头以转头为中心的热像转头接触不良温差不超过15K，未达到重要缺陷要求热点温度＞90℃或δ≥80%热点温度＞130℃或δ≥95%刀口以刀口压接弹簧为中心的热像弹簧压接不良温差不超过15K，未达到重要缺陷要求热点温度＞90℃或δ≥80%热点温度＞130℃或δ≥95%测量接触电阻断路器动静触头以帽顶和下法兰为中心压指压接温差不超过热点温度＞热点温度＞测量接触内外部的温差的热像，帽顶温度大于下法兰温度不良10K，未达到重要缺陷要求55℃或δ≥80%80℃或δ≥95%电阻约为50K~70K中间触头以下法兰和帽顶为中心的热像，下法兰温度大于帽顶温度压指压接不良温差不超过10K，未达到重要缺陷要求热点温度＞55℃或δ≥80%热点温度＞80℃或δ≥95%测量接触电阻内外部的温差约为40K~60K电流互感器内接线以串并联出线头或大螺杆出线夹为最高温度的热像或以顶部铁帽发热为特征螺杆接触不良温差不超过10K，未达到重要缺陷要求热点温度＞55℃或δ≥80%热点温度＞80℃或δ≥95%测量一次回路电阻内外部的温差约为30K~45K套管柱头以套管顶部柱头为最热的热像柱头内部并线压接不良温差不超过10K，未达到重要缺陷要求热点温度＞55℃或δ≥80%热点温度＞80℃或δ≥95%电容器熔丝以熔丝中部靠电容侧为最热的热像熔丝容量不够温差不超过10K，未达到重要缺陷要求热点温度＞55℃或δ≥80%热点温度＞80℃或δ≥95%检查熔丝座环氧管的遮挡熔丝座以熔丝座为最热的热像熔丝与熔丝座接触不良温差不超过10K，未达到重要缺陷要求热点温度＞55℃或δ≥80%热点温度＞80℃或δ≥95%检查熔丝座附录2电压致热型设备缺陷诊断判据设备类型热像特征故障特征温差K处理建议备注电流互感器10kV浇注式以本体为中心整体发热铁芯短路或局部放电增大4进行伏安特性或局部放电量试验油浸式以瓷套整体温升增大，且瓷套上部温度偏高介质损耗偏大2~3进行介质损耗、油色谱、油中含水量检测电压互感器（含电容式电压互感器的互感器部10kV浇注式以本体为中心整体发热铁芯短路或局部放电增大4进行伏安特性或局部放电量试验分）油浸式以整体温升增大，且中上部温度大介质损耗偏大、匝间短路或铁芯损耗增大2~3进行介质损耗、空载、油色谱、油中含水量测量铁芯故障特征相似，温升更明显耦合电容器油浸式以整体温升偏高或局部过热，且发热符合自上而下逐步的递减规律介质损耗偏大、电容量变化、老化或局部放电2~3进行介质损耗测量移相电容器热像一般以本体上部位中心的热像图，正常热像最高温度一般在宽面垂直平分线的2/3高度左右，其表面温升略高，整体发热或局部发热介质损耗偏大、电容量变化、老化或局部放电2~3进行介质损耗测量采用相对温差判别即δ＞20%或有不均匀热像高压套管热像特征呈现以套管整体发热热像介质损耗偏大2~3进行介质损耗测量穿墙套管或电缆头套管温差更小热像为对应部位呈现局部发热区故障局部放电故障，油路或气路的堵塞充油套管瓷瓶柱热像特征是以油面处为最高温度的热像，油面有一明显的水平分界线缺油氧化锌避雷器10kV~60kV正常为整体轻微发热，较热点一般在靠近上部且不均匀，多节组合从上到下各节温度递减，引起整体发热或局部发热为异常阀片受潮或老化0.5~1进行直流和交流...
