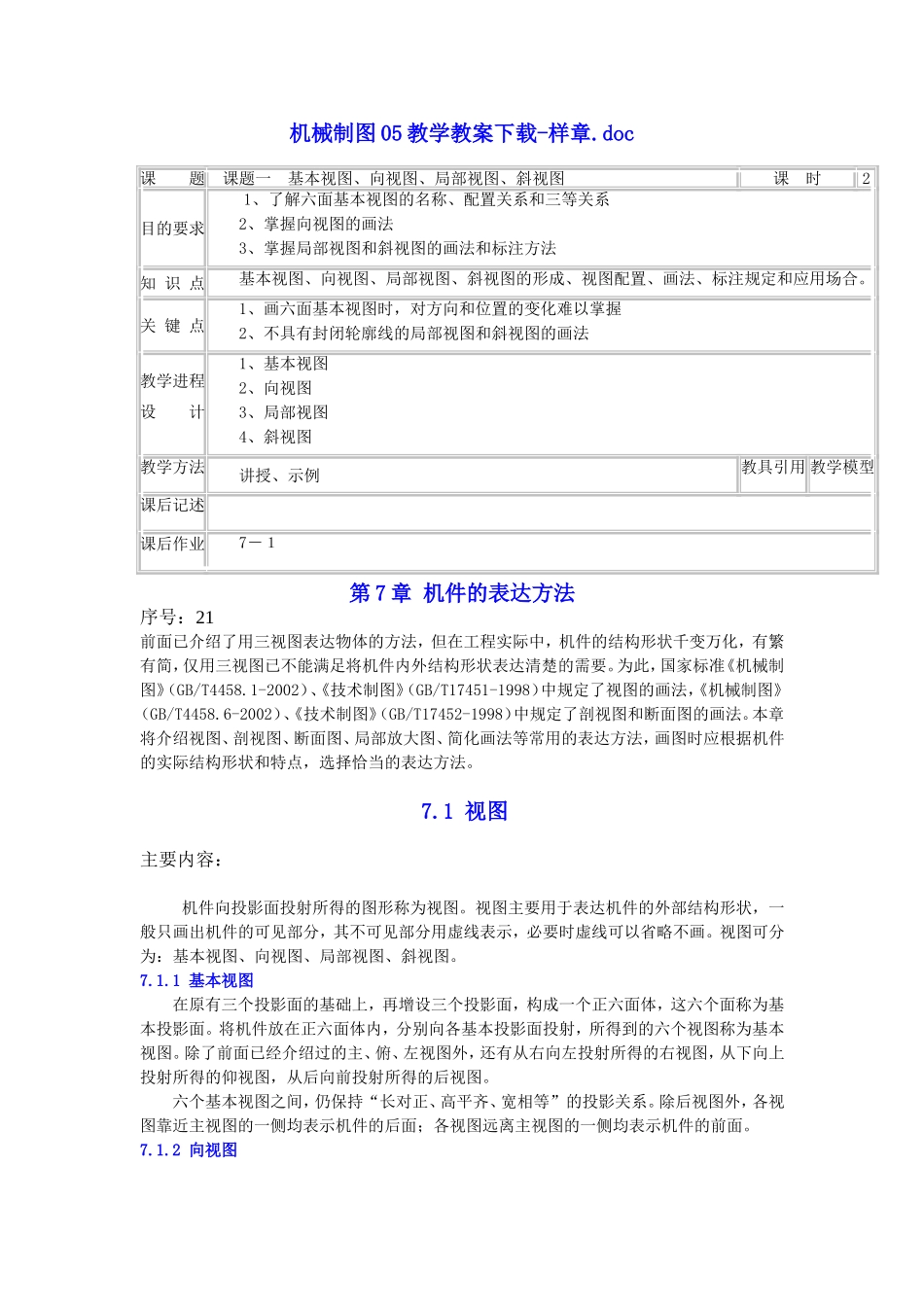

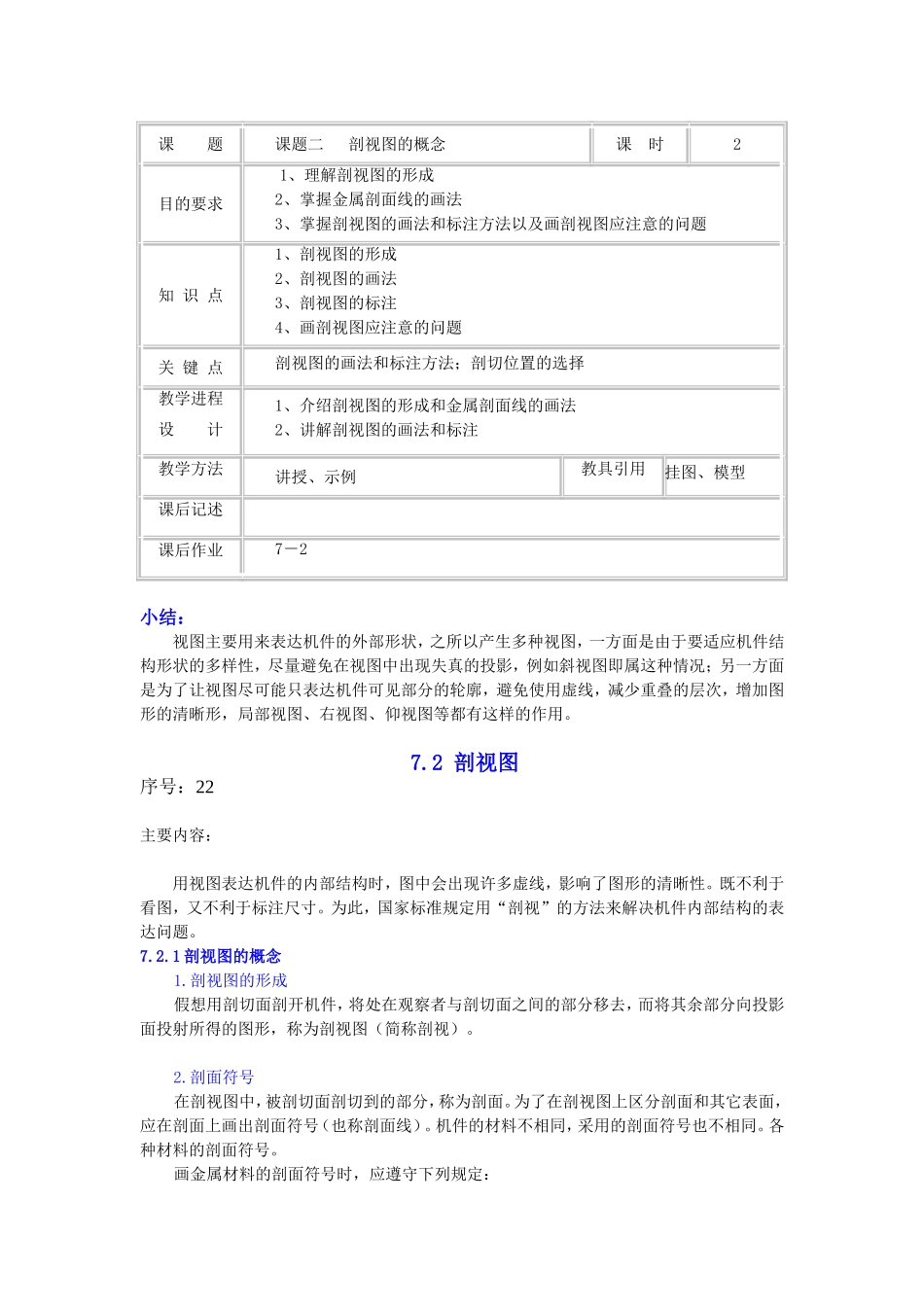

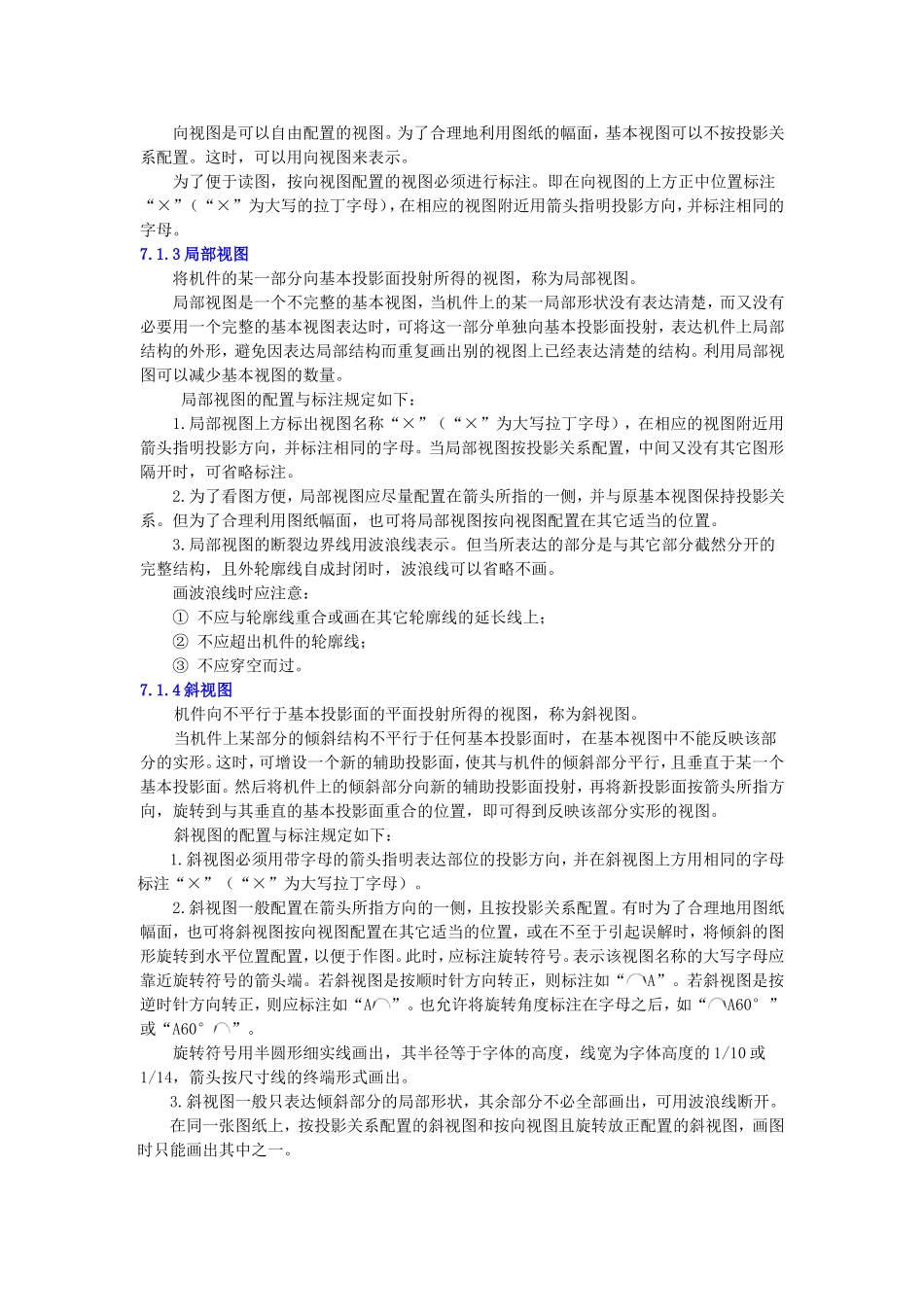

机械制图05教学教案下载-样章.doc第7章机件的表达方法序号：21前面已介绍了用三视图表达物体的方法，但在工程实际中，机件的结构形状千变万化，有繁有简，仅用三视图已不能满足将机件内外结构形状表达清楚的需要。为此，国家标准《机械制图》（GB/T4458.1-2002）、《技术制图》（GB/T17451-1998）中规定了视图的画法，《机械制图》（GB/T4458.6-2002）、《技术制图》（GB/T17452-1998）中规定了剖视图和断面图的画法。本章将介绍视图、剖视图、断面图、局部放大图、简化画法等常用的表达方法，画图时应根据机件的实际结构形状和特点，选择恰当的表达方法。7.1视图主要内容：机件向投影面投射所得的图形称为视图。视图主要用于表达机件的外部结构形状，一般只画出机件的可见部分，其不可见部分用虚线表示，必要时虚线可以省略不画。视图可分为：基本视图、向视图、局部视图、斜视图。7.1.1基本视图在原有三个投影面的基础上，再增设三个投影面，构成一个正六面体，这六个面称为基本投影面。将机件放在正六面体内，分别向各基本投影面投射，所得到的六个视图称为基本视图。除了前面已经介绍过的主、俯、左视图外，还有从右向左投射所得的右视图，从下向上投射所得的仰视图，从后向前投射所得的后视图。六个基本视图之间，仍保持“长对正、高平齐、宽相等”的投影关系。除后视图外，各视图靠近主视图的一侧均表示机件的后面；各视图远离主视图的一侧均表示机件的前面。7.1.2向视图课题课题一基本视图、向视图、局部视图、斜视图课时2目的要求1、了解六面基本视图的名称、配置关系和三等关系2、掌握向视图的画法3、掌握局部视图和斜视图的画法和标注方法知识点基本视图、向视图、局部视图、斜视图的形成、视图配置、画法、标注规定和应用场合。关键点1、画六面基本视图时，对方向和位置的变化难以掌握2、不具有封闭轮廓线的局部视图和斜视图的画法教学进程设计1、基本视图2、向视图3、局部视图4、斜视图教学方法讲授、示例教具引用教学模型课后记述课后作业7－１向视图是可以自由配置的视图。为了合理地利用图纸的幅面，基本视图可以不按投影关系配置。这时，可以用向视图来表示。为了便于读图，按向视图配置的视图必须进行标注。即在向视图的上方正中位置标注“×”（“×”为大写的拉丁字母），在相应的视图附近用箭头指明投影方向，并标注相同的字母。7.1.3局部视图将机件的某一部分向基本投影面投射所得的视图，称为局部视图。局部视图是一个不完整的基本视图，当机件上的某一局部形状没有表达清楚，而又没有必要用一个完整的基本视图表达时，可将这一部分单独向基本投影面投射，表达机件上局部结构的外形，避免因表达局部结构而重复画出别的视图上已经表达清楚的结构。利用局部视图可以减少基本视图的数量。局部视图的配置与标注规定如下：1.局部视图上方标出视图名称“×”（“×”为大写拉丁字母），在相应的视图附近用箭头指明投影方向，并标注相同的字母。当局部视图按投影关系配置，中间又没有其它图形隔开时，可省略标注。2.为了看图方便，局部视图应尽量配置在箭头所指的一侧，并与原基本视图保持投影关系。但为了合理利用图纸幅面，也可将局部视图按向视图配置在其它适当的位置。3.局部视图的断裂边界线用波浪线表示。但当所表达的部分是与其它部分截然分开的完整结构，且外轮廓线自成封闭时，波浪线可以省略不画。画波浪线时应注意：①不应与轮廓线重合或画在其它轮廓线的延长线上；②不应超出机件的轮廓线；③不应穿空而过。7.1.4斜视图机件向不平行于基本投影面的平面投射所得的视图，称为斜视图。当机件上某部分的倾斜结构不平行于任何基本投影面时，在基本视图中不能反映该部分的实形。这时，可增设一个新的辅助投影面，使其与机件的倾斜部分平行，且垂直于某一个基本投影面。然后将机件上的倾斜部分向新的辅助投影面投射，再将新投影面按箭头所指方向，旋转到与其垂直的基本投影面重合的位置，即可得到反映该部分实形的视图。斜视图的配置与标注规定如下：1.斜视图必须用带字母的箭头指明表达部位的投影方向，并在斜视图上方用相同的字母标注“×”（“×”为大写拉...
