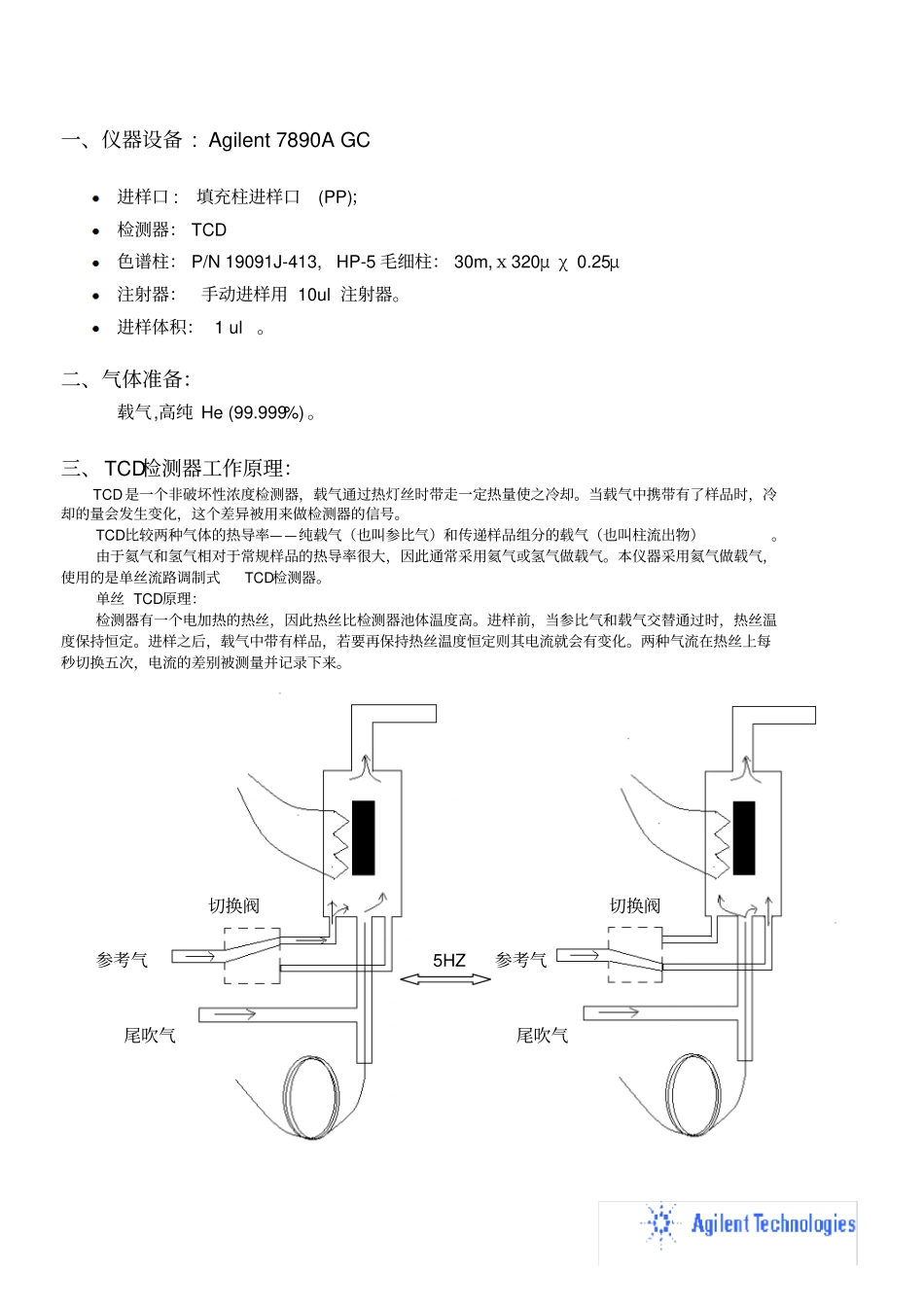

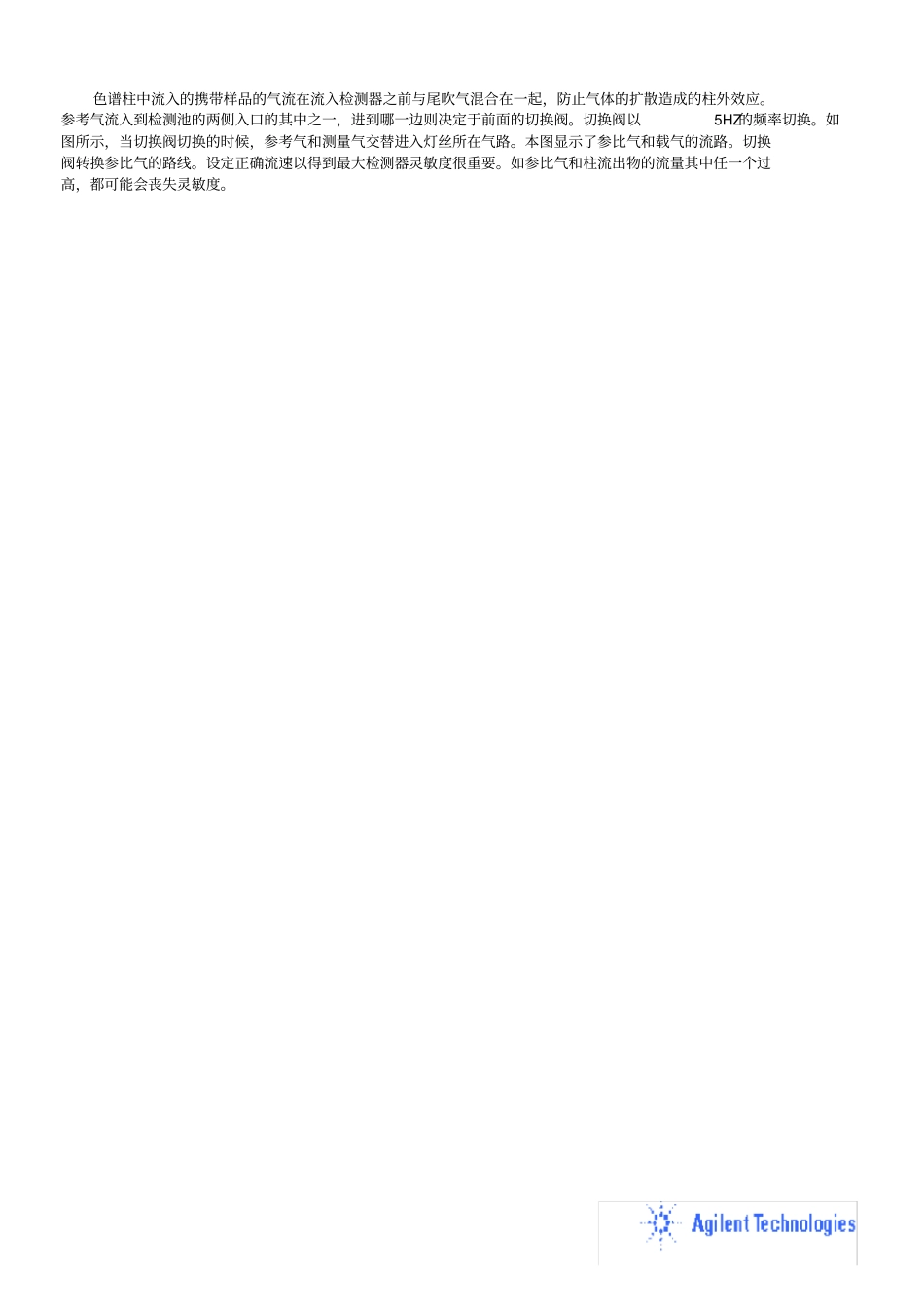

Agilent7890AGC（TCD）操作规程一、仪器设备:Agilent7890AGC进样口:填充柱进样口(PP)；检测器：TCD色谱柱：P/N19091J-413,HP-5毛细柱：30m,ⅹ320μχ0.25μ注射器：手动进样用10ul注射器。进样体积：1ul。二、气体准备：载气,高纯He(99.999%)。三、TCD检测器工作原理：TCD是一个非破坏性浓度检测器，载气通过热灯丝时带走一定热量使之冷却。当载气中携带有了样品时，冷却的量会发生变化，这个差异被用来做检测器的信号。TCD比较两种气体的热导率——纯载气（也叫参比气）和传递样品组分的载气（也叫柱流出物）。由于氦气和氢气相对于常规样品的热导率很大，因此通常采用氦气或氢气做载气。本仪器采用氦气做载气，使用的是单丝流路调制式TCD检测器。单丝TCD原理：检测器有一个电加热的热丝，因此热丝比检测器池体温度高。进样前，当参比气和载气交替通过时，热丝温度保持恒定。进样之后，载气中带有样品，若要再保持热丝温度恒定则其电流就会有变化。两种气流在热丝上每秒切换五次，电流的差别被测量并记录下来。切换阀切换阀参考气5HZ参考气尾吹气尾吹气色谱柱中流入的携带样品的气流在流入检测器之前与尾吹气混合在一起，防止气体的扩散造成的柱外效应。参考气流入到检测池的两侧入口的其中之一，进到哪一边则决定于前面的切换阀。切换阀以5HZ的频率切换。如图所示，当切换阀切换的时候，参考气和测量气交替进入灯丝所在气路。本图显示了参比气和载气的流路。切换阀转换参比气的路线。设定正确流速以得到最大检测器灵敏度很重要。如参比气和柱流出物的流量其中任一个过高，都可能会丧失灵敏度。四、键盘和状态板介绍1、运行键[Stop]（停止）:立即终止运行。如果在GC运行过程中按下此键，则运行过程中的数据可能会丢失。[PrepRun]（预运行）:激活所需进程，使GC进入相应方法（如关闭不分流进样的进样口吹扫流量或从载气节省模式恢复正常流量）所述的启动状态。[Start]（开始）:手动进样后启动运行。（如果正在使用自动液体进样器或气体进样阀，则运行将在适当的时间自动激活。）2、信息键要查看上下文相关帮助，请按[Info]（信息）键。例如，若在设定值输入时按[Info]（信息）键，则出现的帮助信息将类似于：输入介于0和350之间的某个值。[Info]（信息）:通过此键查看有关当前显示参数的上下文相关帮助。例如，若OvenTemp（柱箱温度）在显示屏中为有效行（其旁边有<符号），按[Info]（信息）键将显示柱箱温度的有效范围。其他情况下，按[Info]（信息）键将显示要执行的定义或操作。3、状态键[Status]（状态）:对最常查看的参数进行设定值/实际值切换并显示“就绪”、“未就绪”和“故障”信息。如果未就绪状态灯闪烁，则表明发生故障。按[Status]（状态）键查看未就绪的参数和所发生的故障。4、GC组件键这些键用来设置温度、压力、流量、流速及其他的方法操作参数。要显示当前设置，请按其中任一键。可以得到三行以上的信息。如需要，可使用滚动键查看其他行。要更改设置，请滚动到所需行，输入变更值，然后按[Enter]键。[Oven]（柱箱）设置柱箱温度，包括恒温和程序升温。[FrontInlet]（前进样口）:控制进样口操作参数。[BackInlet]（后进样口）[Col1]（色谱柱1）[Col2]（色谱柱2）[AuxCol#]（辅助柱#）：控制检测器操作参数。[FrontDet]（前检测器）[BackDet]（后检测器）[AuxDet#](辅助检测器[AnalogOut1]（模拟输出1）：为模拟输出指定信号。模拟输出位于GC的背部。[AnalogOut2]（模拟输出2）：[FrontInjector]（前进样器）：编辑进样器控制参数，如进样量以及样品和溶剂清洗。[Valve#]（阀#）：允许配置或控制气体进样阀(GSV)和/或打开或关闭1至8号切换阀。设置多位阀位置。[AuxTemp#](辅助温度)：选择检测器、原子发射检测器传输线或“未知”设备。可用于温度程序。[AuxEPC#]（辅助EPC#）：为进样口、检测器或其他设备提供辅助气路。可用于压力程序。[ColumnComp]（柱补偿）：创建色谱柱补偿谱图。5、常规数据输入键[Mode/Type][模式／类型]：访问同样组件非数字设置相关联的可能参数列表。例如，若GC配置了分流/不分流进样口且按下了[Mode/Type]（模式/类型）键，则所列选项...
