简单易学的电气二次回路接线方法VIP免费

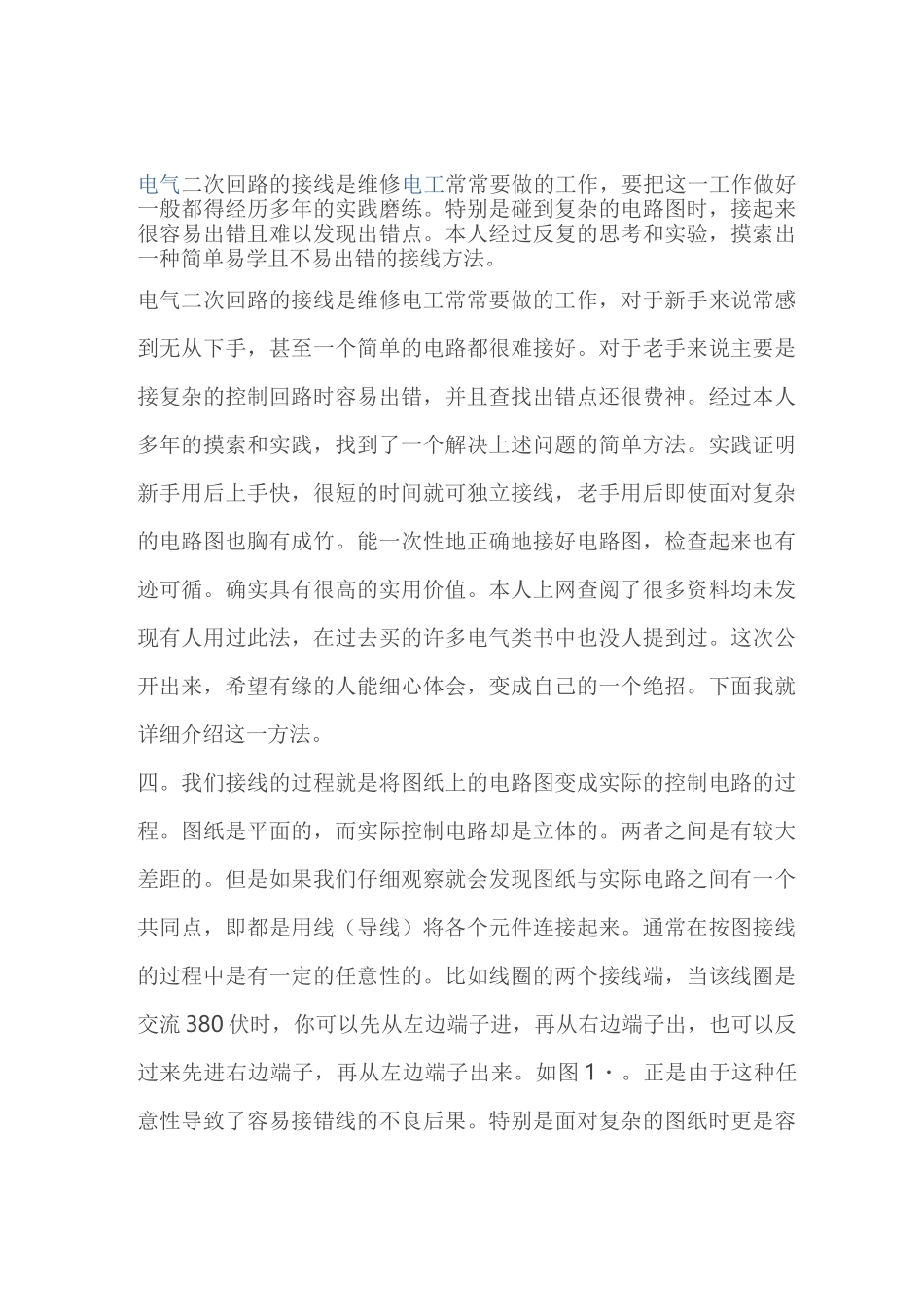

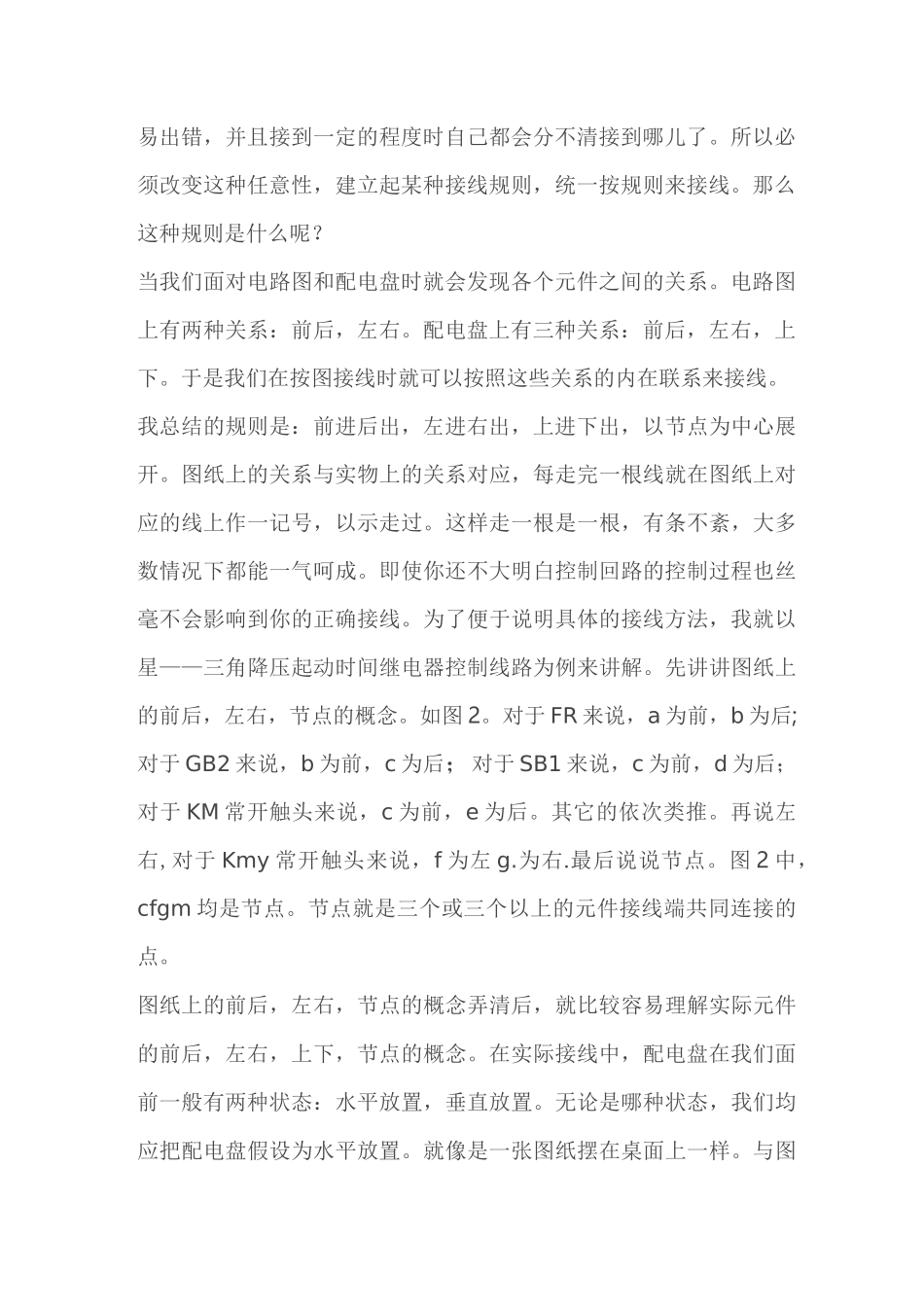

电气二次回路的接线是维修电工常常要做的工作，要把这一工作做好一般都得经历多年的实践磨练。特别是碰到复杂的电路图时，接起来很容易出错且难以发现出错点。本人经过反复的思考和实验，摸索出一种简单易学且不易出错的接线方法。电气二次回路的接线是维修电工常常要做的工作，对于新手来说常感到无从下手，甚至一个简单的电路都很难接好。对于老手来说主要是接复杂的控制回路时容易出错，并且查找出错点还很费神。经过本人多年的摸索和实践，找到了一个解决上述问题的简单方法。实践证明新手用后上手快，很短的时间就可独立接线，老手用后即使面对复杂的电路图也胸有成竹。能一次性地正确地接好电路图，检查起来也有迹可循。确实具有很高的实用价值。本人上网查阅了很多资料均未发现有人用过此法，在过去买的许多电气类书中也没人提到过。这次公开出来，希望有缘的人能细心体会，变成自己的一个绝招。下面我就详细介绍这一方法。四。我们接线的过程就是将图纸上的电路图变成实际的控制电路的过程。图纸是平面的，而实际控制电路却是立体的。两者之间是有较大差距的。但是如果我们仔细观察就会发现图纸与实际电路之间有一个共同点，即都是用线（导线）将各个元件连接起来。通常在按图接线的过程中是有一定的任意性的。比如线圈的两个接线端，当该线圈是交流380伏时，你可以先从左边端子进，再从右边端子出，也可以反过来先进右边端子，再从左边端子出来。如图1・。正是由于这种任意性导致了容易接错线的不良后果。特别是面对复杂的图纸时更是容易出错，并且接到一定的程度时自己都会分不清接到哪儿了。所以必须改变这种任意性，建立起某种接线规则，统一按规则来接线。那么这种规则是什么呢？当我们面对电路图和配电盘时就会发现各个元件之间的关系。电路图上有两种关系：前后，左右。配电盘上有三种关系：前后，左右，上下。于是我们在按图接线时就可以按照这些关系的内在联系来接线。我总结的规则是：前进后出，左进右出，上进下出，以节点为中心展开。图纸上的关系与实物上的关系对应，每走完一根线就在图纸上对应的线上作一记号，以示走过。这样走一根是一根，有条不紊，大多数情况下都能一气呵成。即使你还不大明白控制回路的控制过程也丝毫不会影响到你的正确接线。为了便于说明具体的接线方法，我就以星——三角降压起动时间继电器控制线路为例来讲解。先讲讲图纸上的前后，左右，节点的概念。如图2。对于FR来说，a为前，b为后;对于GB2来说，b为前，c为后；对于SB1来说，c为前，d为后；对于KM常开触头来说，c为前，e为后。其它的依次类推。再说左右,对于Kmy常开触头来说，f为左g.为右.最后说说节点。图2中，cfgm均是节点。节点就是三个或三个以上的元件接线端共同连接的点。图纸上的前后，左右，节点的概念弄清后，就比较容易理解实际元件的前后，左右，上下，节点的概念。在实际接线中，配电盘在我们面前一般有两种状态：水平放置，垂直放置。无论是哪种状态，我们均应把配电盘假设为水平放置。就像是一张图纸摆在桌面上一样。与图纸不同之处在于：1,各个元件是立体的，元件的接线端子除了有前后、左右的关系外，还多了一个上下关系；2,元件之间还没有连接导线。图3为实际元件布置图。对于KM来说，a为前、b为后、al为左、a2为右；对于KT来说，m为前、n为后、ml为左、m2为右；其余的元件以此类推。图4反映交流接触器、时间继电器中线圈、触头的左右关系。图5反映当俯视交流接触器时，其常开触头的前后关系。常闭触头没画出来，判断常闭触头的前后关系与常开触头一样。图6是一个热继电器的正面图，ab内是常闭触头，ac内是常开触头。a为上，b、c为下。在交流接触器中，一般各有两对常开辅助触头和两对常闭辅助触头。常闭辅助触头通常在常开辅助触头的上方，所以常闭辅助触头为上，常开辅助触头为下。通过上述讲述，对图纸、配电盘、具体元件的前后、左右、上下关系有了一个人为的规定。以这个规定为基础，我们在按原理图接线时只要遵循“前进后出、左进右出、上进下出”的规则就可以了。当图纸上某个元件（如KMy）为上进下出时，我们在接线圈时就按左进右出来接，对于常闭辅...
