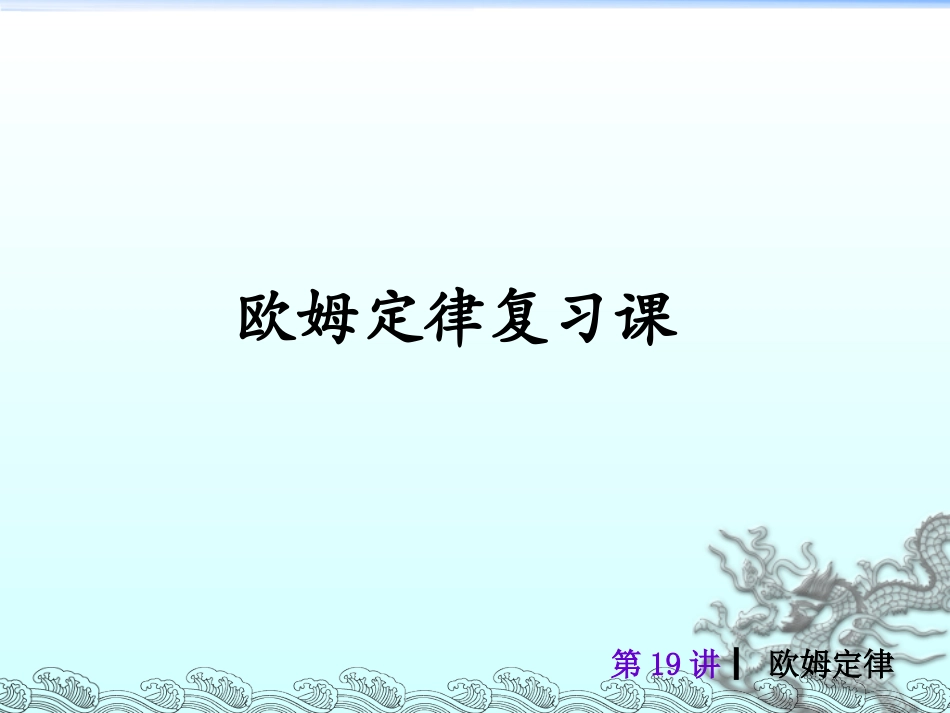

欧姆定律复习课2VIP免费

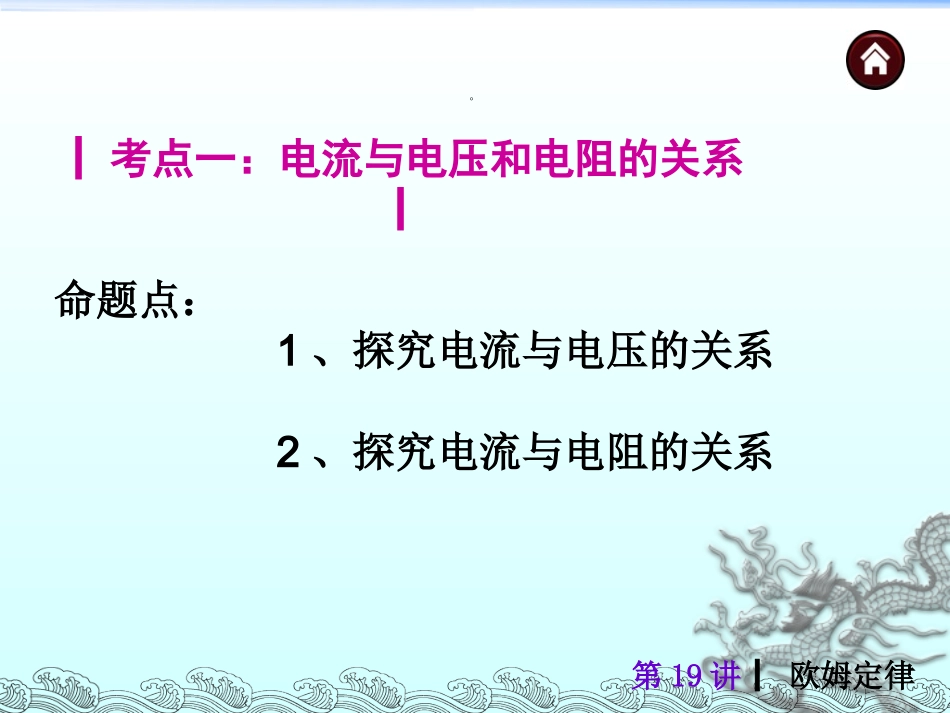

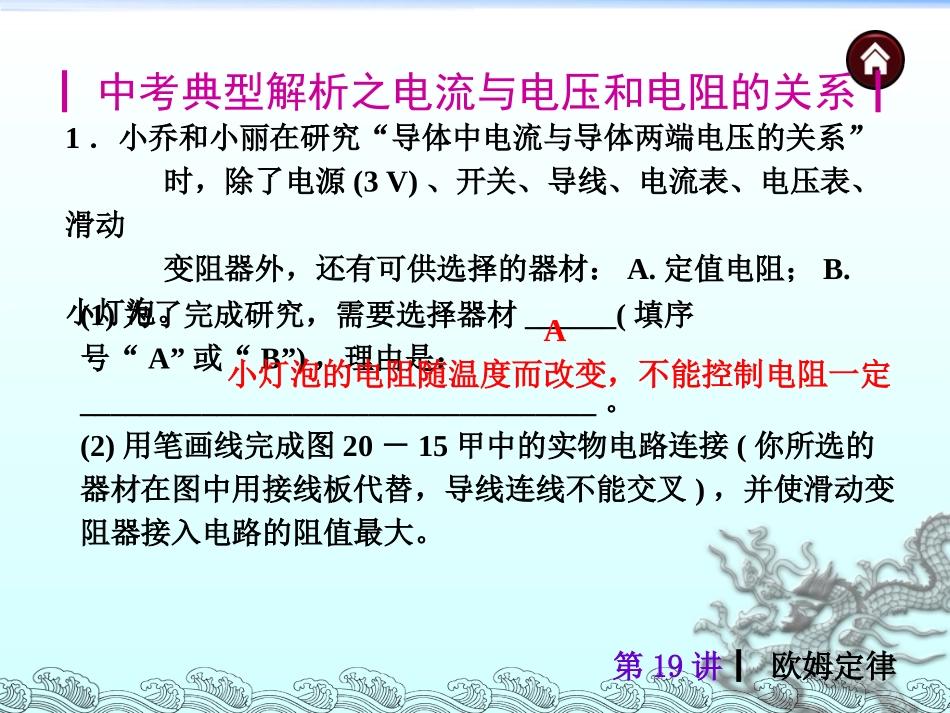

欧姆定律复习课第19讲┃欧姆定律┃考点一：电流与电压和电阻的关系┃。第19讲┃欧姆定律命题点：1、探究电流与电压的关系2、探究电流与电阻的关系1．小乔和小丽在研究“导体中电流与导体两端电压的关系”时，除了电源(3V)、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的器材：A.定值电阻；B.小灯泡。第19讲┃欧姆定律┃中考典型解析之电流与电压和电阻的关系┃(1)为了完成研究，需要选择器材______(填序号“A”或“B”)，理由是：__________________________________。(2)用笔画线完成图20－15甲中的实物电路连接(你所选的器材在图中用接线板代替，导线连线不能交叉)，并使滑动变阻器接入电路的阻值最大。A小灯泡的电阻随温度而改变，不能控制电阻一定(3)小乔通过实验得出了表一中的数据，请读出图乙中两表的示数，记在表中最后一列的空格处。表一____0.150.10.05电流I/A____1.51.00.5电压U/V2.4第19讲┃欧姆定律0.24(4)小丽通过实验得出了表二中的数据，并且通过分析实验数据得出了“在电阻一定时，导体中的电流随电压的增大而减小”的结论。小乔观察并检查了小丽所连接的电路后，告诉小丽……你认为原因可能是__________________________________________。表二0.10.150.20.25电流I/A2.01.51.00.5电压U/V电压表并联在滑动变阻器两端了(或电压表测的是滑动变阻器两端的电压)第19讲┃欧姆定律┃考点二：电阻的测量┃。第19讲┃欧姆定律命题点：1、伏安法测电阻的原理2、实验注意事项3、滑动变阻器的使用图4－5图4－6图4－7第19讲┃欧姆定律例题1：（2010福州）在测量定值电阻的实验中。（1）连接电路时开关应__________。（2）请你用笔画线代替导线，将图4－5中的实物电路连接完整。（3）闭合开关前，滑动变阻器的滑片P应移至_____（“选填A”或“B”）端。小青闭合开关后，移动滑片P到某一点时，电流表示数为0.2A，电压表示数如图4－6所示，为_____V，计算出的电阻值为Ω。（4）小青仅把这一次实验测量所得的阻值作为最后的结果，你认为合适吗？，理由是。（5）如图4－7所示是其他两组同学根据测得数据作出的，I-U图像，分析图像可知Ra_________Rb（“选填>”“、=”“或<”）。（6）小珍连接好电路后闭合开关，发现无论如何移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是________________________________（写出一种即可）┃中考典型解析之电阻的测量┃第19讲┃欧姆定律断开B1.89不合适没有多次测量取平均值以减小误差<滑动变阻器接在C、D接线柱（或接在A、B接线柱）┃考点三：欧姆定律及其应用┃。第19讲┃欧姆定律命题点：1、欧姆定律的内容、公式2、电阻的串联和并联1．由欧姆定律公式变形得，对此，下列说法中正确的是()A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关D第19讲┃欧姆定律┃中考典型解析之欧姆定律及应用┃A第19讲┃欧姆定律第19讲┃欧姆定律【答案】25Ω第19讲┃欧姆定律第19讲┃欧姆定律【答案】4.4V(2)断开开关S1和S3、闭合开关S2时，加在电阻R1两端的电压。┃备考满分挑战┃保护电路电阻保持定值电阻两端的电压不变第19讲┃欧姆定律例2【2013·安徽】酒驾易造成交通事故，利用如图20－8所示的电路可以检测司机是否酒驾。图中的R1为定值电阻，R2是一个“气敏传感器”，它的电阻值会随着其周围酒精蒸气浓度的增大而减小。检测时，喝了酒的司机对着气敏传感器吹气，则()图20－8A．电路的总电阻减小，电流表的示数减小B．电路的总电阻减小，电流表的示数增大C．电路的总电阻增大，电流表的示数增大D．电路的总电阻增大，电流表的示数减小B第19讲┃欧姆定律3、在“测量小灯泡电阻”的实验中：(1)图6是某同学连接的实物图，有两个实物接错了，请指出：；。(2)某同学正确连接实物图后，合上开关S，发现灯泡不亮，电流表读数为零，但电压表读数等于电源的电压，则出现的故障可能是。某同学在实验中分别测出灯泡在不同亮度下的电阻，然后求其平均值作为小灯泡的电阻，他的做法对吗？，其原因是：。第19讲┃欧姆定律滑动变阻器电流表灯丝断开小灯泡的电阻随温度而改变不对
