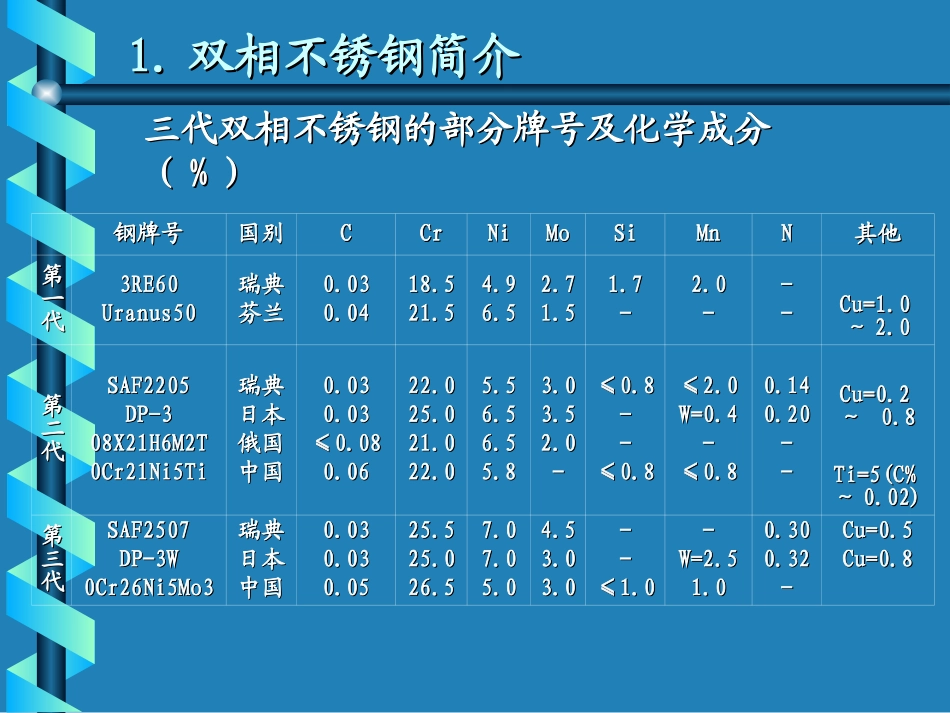

双相不锈钢的焊接性及其焊接材料双相不锈钢的焊接性及其焊接材料1.1.双相不锈钢简介双相不锈钢简介在一些氯化物、硫化物、醋酸、甲酸等在一些氯化物、硫化物、醋酸、甲酸等介质的石化装置中，一般奥氏体不锈钢难以防介质的石化装置中，一般奥氏体不锈钢难以防止应力腐蚀（止应力腐蚀（SCCSCC）、）、点蚀和洞穴式局部腐蚀。点蚀和洞穴式局部腐蚀。双相不锈钢的研究、开发、应用经历了三代：双相不锈钢的研究、开发、应用经历了三代：1.1.双相不锈钢简介双相不锈钢简介钢牌号钢牌号国别国别CCCrCrNiNiMoMoSiSiMnMnNN其他其他第第一一代代33RE60RE60Uranus50Uranus50瑞典瑞典芬兰芬兰0.030.030.040.0418.518.521.521.54.94.96.56.52.72.71.51.51.71.7--2.02.0------Cu=1.0Cu=1.0～～2.02.0第第二二代代SAF2205SAF2205DP-3DP-308X21H6M2T08X21H6M2T0Cr21Ni5Ti0Cr21Ni5Ti瑞典瑞典日本日本俄国俄国中国中国0.030.030.030.03≤≤0.080.080.060.0622.022.025.025.021.021.022.022.05.55.56.56.56.56.55.85.83.03.03.53.52.02.0--≤≤0.80.8----≤≤0.80.8≤≤2.02.0W=0.4W=0.4--≤≤0.80.80.140.140.200.20----Cu=0.2Cu=0.2～～0.80.8Ti=5(C%Ti=5(C%～～0.02)0.02)第第三三代代SAF2507SAF2507DP-3WDP-3W0Cr26Ni5Mo30Cr26Ni5Mo3瑞典瑞典日本日本中国中国0.030.030.030.030.050.0525.525.525.025.026.526.57.07.07.07.05.05.04.54.53.03.03.03.0----≤≤1.01.0--W=2.5W=2.51.01.00.300.300.320.32--Cu=0.5Cu=0.5Cu=0.8Cu=0.8三代双相不锈钢的部分牌号及化学成分三代双相不锈钢的部分牌号及化学成分（（%%））1.1.双相不锈钢简介双相不锈钢简介双相不锈钢组织应奥氏体双相不锈钢组织应奥氏体A50%A50%，，铁素体铁素体F50%F50%，，实际二者比例实际二者比例60%60%～～40%40%。。202468101214161820222426283032343638403028262422201816141210864F+MAFA+MMM+FA+M+FA+F26-2123-1318-12-219-10E2510E220929-9(A1002)0%5%10%20%40%80%100%镍当量=%Ni+30×%C+0.5×%Mn铬当量=%Cr+%Mo+1.5×%Si+0.5×%Nb不锈钢焊缝金相组织在舍菲尔组织图中的参考位置不锈钢焊缝金相组织在舍菲尔组织图中的参考位置A-A-奥氏奥氏体体F-F-铁素铁素体体M-M-马氏马氏体体1.1.双相不锈钢简介双相不锈钢简介双相不锈钢的最大优点双相不锈钢的最大优点比奥氏体钢比奥氏体钢σσSS高近一倍高近一倍塑韧性好塑韧性好对氯化物、对氯化物、硫化物有优硫化物有优异的抗异的抗SCCSCC抗点蚀、缝抗点蚀、缝隙洞穴腐蚀隙洞穴腐蚀能力强能力强线胀系数比线胀系数比奥氏体钢低奥氏体钢低接近低碳钢接近低碳钢双相不锈钢的不足之处（与奥氏体钢相比）双相不锈钢的不足之处（与奥氏体钢相比）耐热性较低耐热性较低250250℃℃以下以下锻压、冷冲锻压、冷冲成型性不如成型性不如奥氏体钢奥氏体钢存在中温脆存在中温脆性区性区σσ相、相、475475℃℃脆性脆性1.1.双相不锈钢简介双相不锈钢简介评价抗局部孔蚀的能力用评价抗局部孔蚀的能力用PRENPREN（（抗孔蚀当抗孔蚀当量指数）表示：量指数）表示：PREN=Cr%+3.3Mo%+16N%PREN=Cr%+3.3Mo%+16N%钢种钢种化学成分（化学成分（%%））PRENPREN组织组织CCCrCrNiNiMoMoNN308308LL316L316L0.030.030.030.032020181810101212--22----20202525奥奥氏氏体体22052205255255250725070.030.030.030.030.030.032222252525255566773333440.150.150.200.200.250.25343438384242双双相相钢钢1.1.双相不锈钢简介双相不锈钢简介不同组织不锈钢的力学性能不同组织不锈钢的力学性能组织组织类别类别钢种钢种热处热处理状理状态态力学性能力学性能硬硬度度σσSS(MPa)(MPa)σσbb(MPa)(MPa)δδ55(%(%))HVHV奥氏奥氏体体00Cr18Ni9Cr18Ni9固溶固溶205205～～303000520520～～585800≥≥4040200200双相双相钢钢SAF2205SAF2205DP-3WDP-3W0Cr26Ni5Mo20Cr26Ni5Mo2固溶固溶550550～～585800560560～～595900400400～～454500750750～～787800760760～～787800620620～～656500303020203030220220270270250250铁素铁素体体0000Cr18Mo2Cr18Mo2退火退火250250～～272700420420～～45450030302002001.1.双相不锈钢简介双相不...
