良导体热导率的动态法测量VIP免费

良导体热导率的动态法测量_第1页
1/13
良导体热导率的动态法测量_第2页
2/13
良导体热导率的动态法测量_第3页
3/13

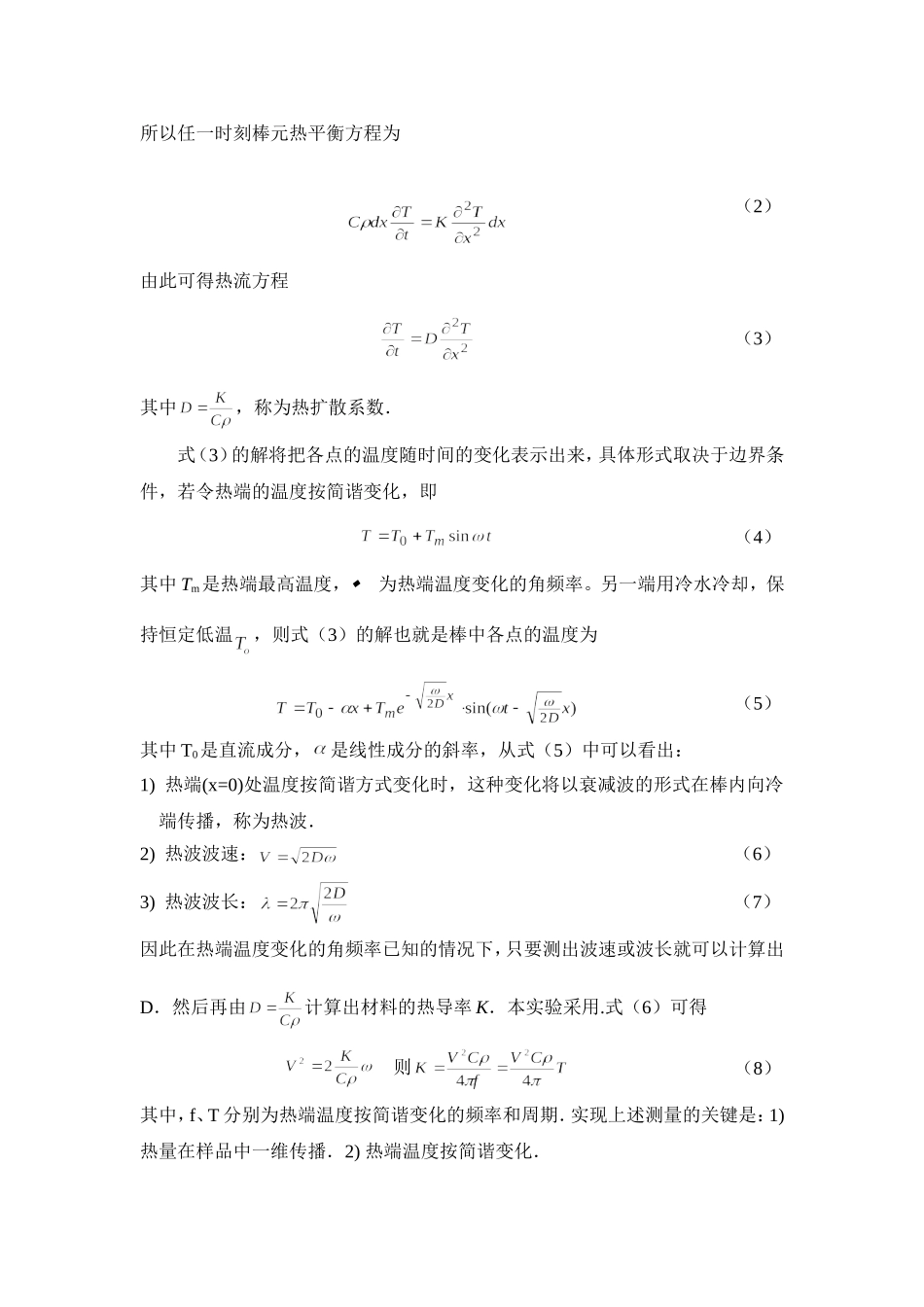

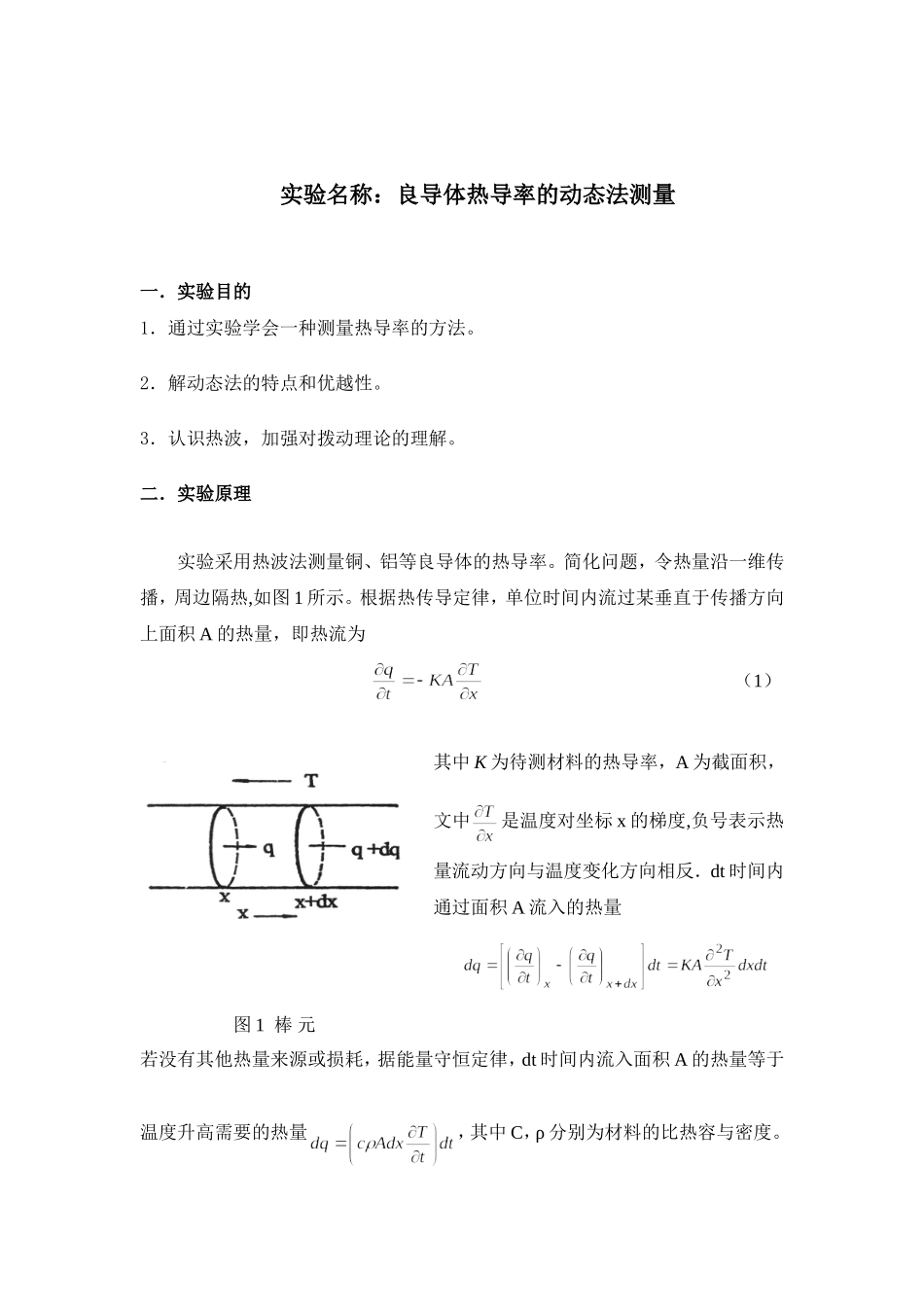

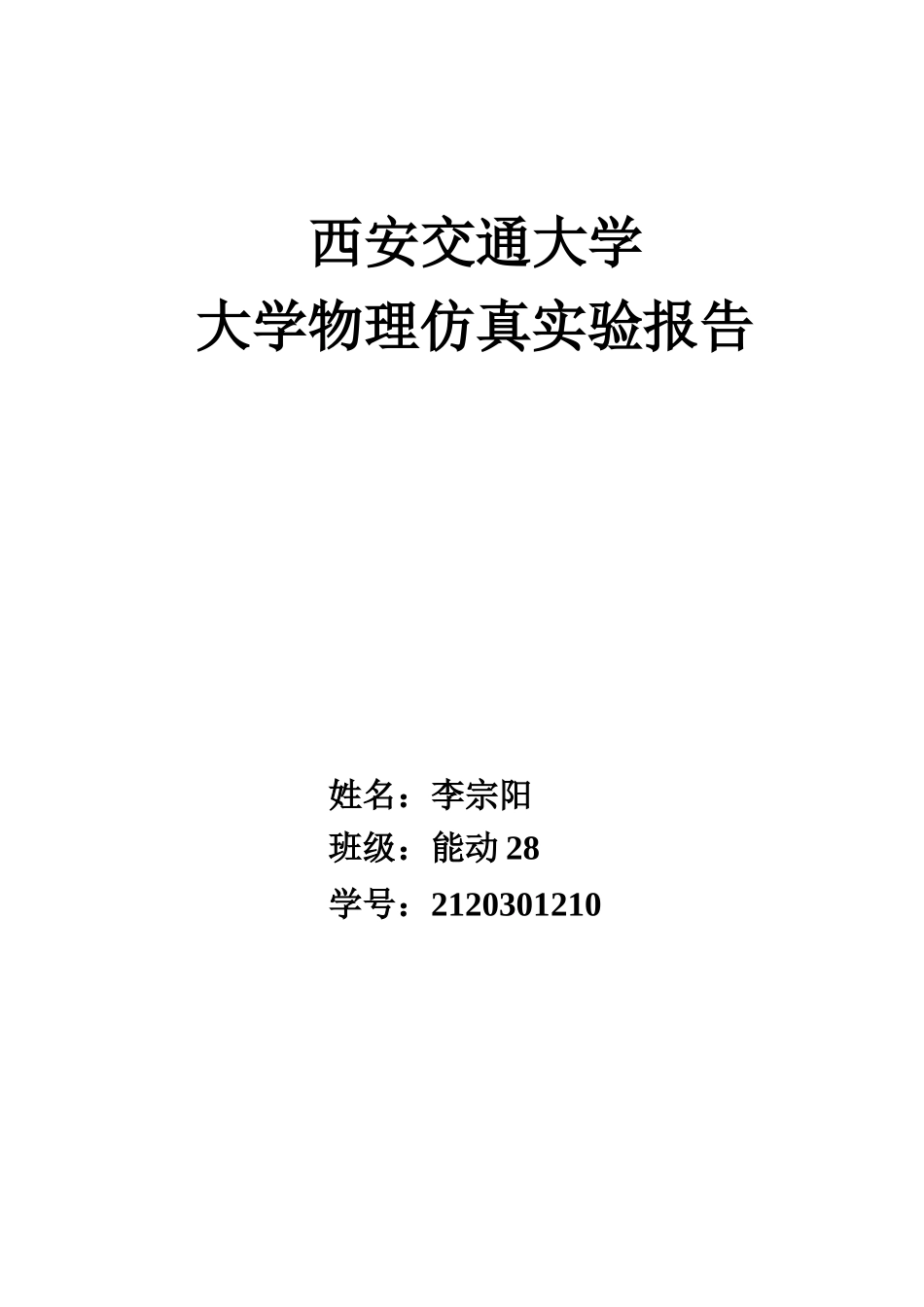

西安交通大学大学物理仿真实验报告姓名:李宗阳班级:能动28学号:2120301210实验名称:良导体热导率的动态法测量一.实验目的1.通过实验学会一种测量热导率的方法。2.解动态法的特点和优越性。3.认识热波,加强对拨动理论的理解。二.实验原理实验采用热波法测量铜、铝等良导体的热导率。简化问题,令热量沿一维传播,周边隔热,如图1所示。根据热传导定律,单位时间内流过某垂直于传播方向上面积A的热量,即热流为(1)其中K为待测材料的热导率,A为截面积,文中是温度对坐标x的梯度,负号表示热量流动方向与温度变化方向相反.dt时间内通过面积A流入的热量图1棒元若没有其他热量来源或损耗,据能量守恒定律,dt时间内流入面积A的热量等于温度升高需要的热量,其中C,ρ分别为材料的比热容与密度。所以任一时刻棒元热平衡方程为(2)由此可得热流方程(3)其中,称为热扩散系数.式(3)的解将把各点的温度随时间的变化表示出来,具体形式取决于边界条件,若令热端的温度按简谐变化,即(4)其中Tm是热端最高温度,为热端温度变化的角频率。另一端用冷水冷却,保持恒定低温,则式(3)的解也就是棒中各点的温度为(5)其中T0是直流成分,是线性成分的斜率,从式(5)中可以看出:1)热端(x=0)处温度按简谐方式变化时,这种变化将以衰减波的形式在棒内向冷端传播,称为热波.2)热波波速:(6)3)热波波长:(7)因此在热端温度变化的角频率已知的情况下,只要测出波速或波长就可以计算出D.然后再由计算出材料的热导率K.本实验采用.式(6)可得则(8)其中,f、T分别为热端温度按简谐变化的频率和周期.实现上述测量的关键是:1)热量在样品中一维传播.2)热端温度按简谐变化.三.实验仪器1.仪器结构实验仪器结构框图见图2(a),该仪器包括样品单元,控制单元和记录单元三大部分.实际仪器由两种工作方式:手动和程控.他们都含样品单元和控制单元,不同的只是记录单元.前者用高精度x-y记录仪,后者用微机实现对整个系统的控制、数据的采集、记录和绘图,学生自行数据处理.图2(a)热导率动态测量以结构框图仪器主机由用绝热材料紧裹侧表面的园棒状样品(实验取铜和铝两种样品)热电偶列阵(传感器)、实现边界条件的脉动热源及冷却装置组成,见示意图2(b).样品中热量将只沿轴向传播,在任意一个垂直于棒轴的截面上各点的温度是相同的,于是,只要测量轴线上各点温度分布,就可确定整个棒体上的温度分布.温度的测量采用热电偶列阵.将热电偶偶端均匀插在棒内轴线处,两个相邻偶间距离均为2cm,为保持棒尾的温度恒定,以防止整个棒温起伏,用冷却水冷却.样品选择样品组受控脉动热源水冷装置传感器阵列主控单元信号调理单元手动、程控选择单元A/D转换计算机电源组X-Y记录仪(可选)打印机(可选)手动程控图2(b)主机结构示意图图2(C)热导率动态仪实物图图2(d)控制面板2.脉动热源及冷却装置为实现热温度随时间做简谐变化,在样品棒的一端放上电热器,使电热器始终处于T/2开、T/2关的交替加热的状态,于是电热器便成了频率为T的脉动热源(图3(a))。由于存在热滞后,并不是加热器一停止加热,棒端温度就立刻冷却下来。为增加曲线变化幅度,由电脑控制“进水电磁阀门”使得在加热半周期时,热端停止供水;停止加热半周期时,热端供水冷却。为了保证冷却处于一个稳定的温度T0,冷断要一直保持供水。当脉动热源加热到一定时间后,棒的热端就会出现稳定的幅度较大的温度脉动变化(图3(b)).当热量向冷端传播时,根据傅里叶分解,则棒端温度为脉动形式:(9)式(9)说明T是由倍频的多次谐波组成,当这些谐波同时沿棒向冷端传播时,高次谐波迅速衰减,见图3(c),约至6~7厘米后就只剩基波,其波形为(a)(b)(c)图3简谐热端温度的形成(10)若取此处x=0,它就是边界条件式(4)温差电偶列阵中各点均为由热端传来的与式(10)一样的热波.实验中还需提供一个周期与基波相同的方波做计算位相差的参考方波,用它参考求出波速V,已知周期T,可用式(8)计算K值.3.控制单元及作用控制单元包括主控单元和相关几个单元,作用是:1)对来自热电耦的待测温度信号进行调理。EEEttt2)提供“手动”和“...
