任务2_画图样中的局部视图和斜视图VIP免费

任务2_画图样中的局部视图和斜视图_第1页
1/6
任务2_画图样中的局部视图和斜视图_第2页
2/6
任务2_画图样中的局部视图和斜视图_第3页
3/6

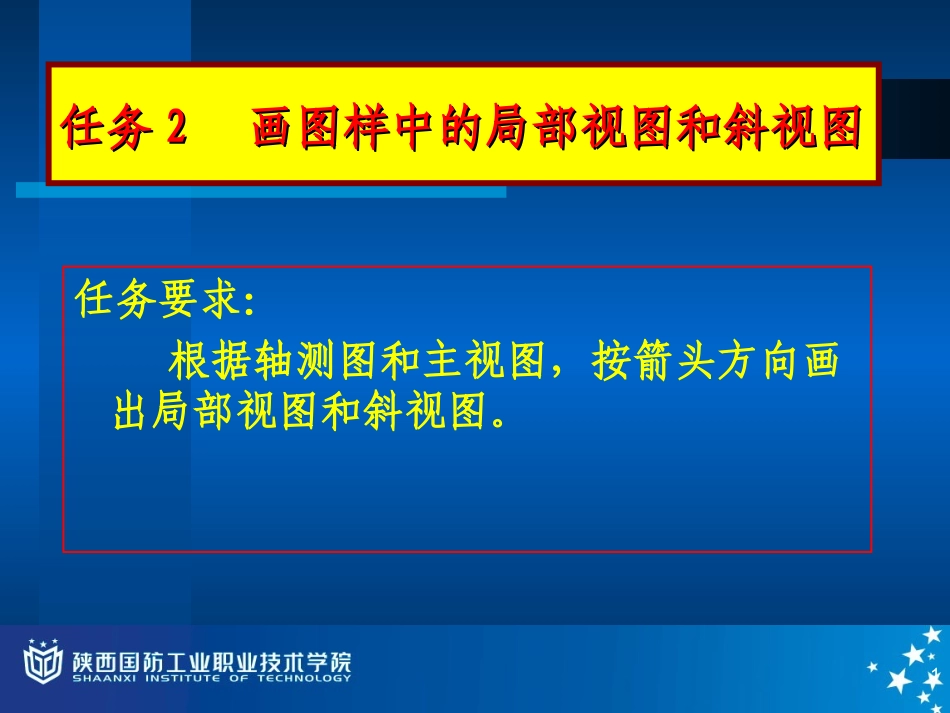

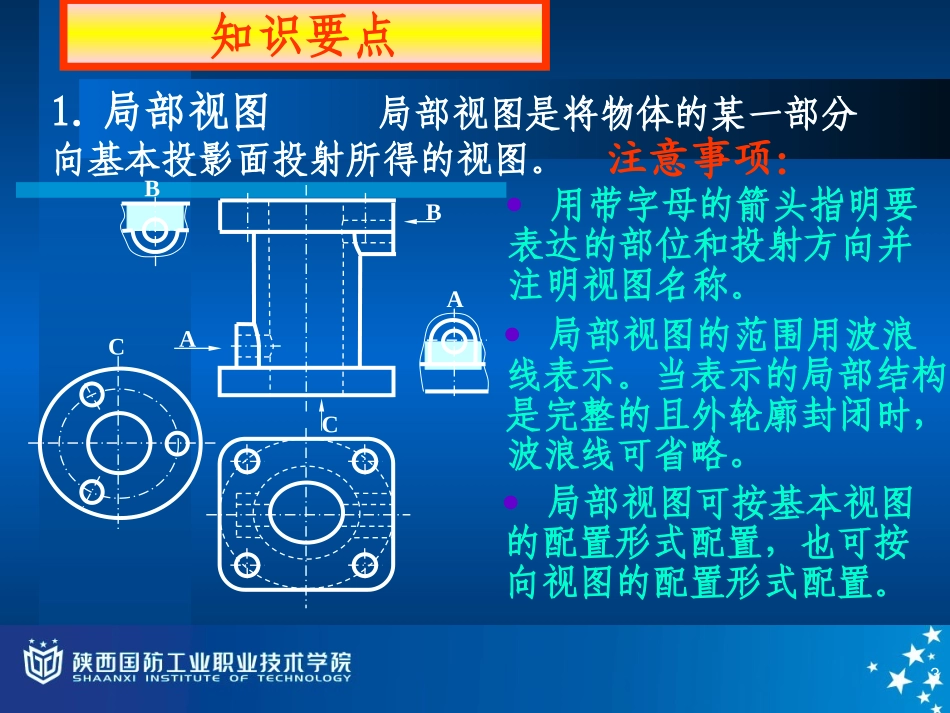

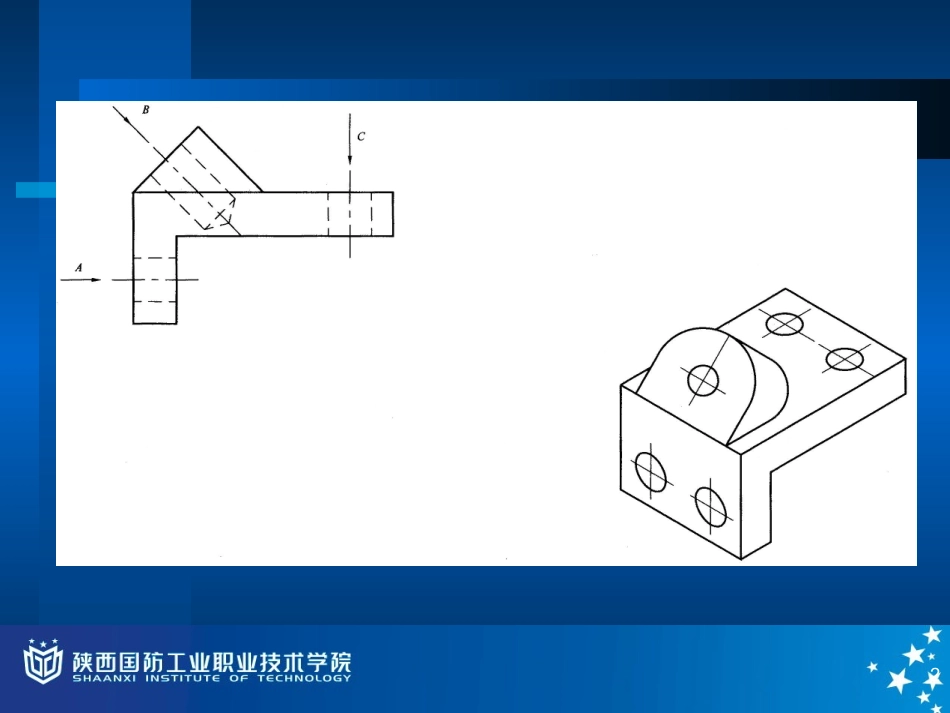

任务任务22画图样中的局部视图和斜视图画图样中的局部视图和斜视图任务要求:根据轴测图和主视图,按箭头方向画出局部视图和斜视图。1231.局部视图局部视图是将物体的某一部分向基本投影面投射所得的视图。注意事项:用带字母的箭头指明要表达的部位和投射方向并注明视图名称。局部视图的范围用波浪线表示。当表示的局部结构是完整的且外轮廓封闭时,波浪线可省略。局部视图可按基本视图的配置形式配置,也可按向视图的配置形式配置。ABCCAB知识要点452.斜视图问题:当物体的表面与所投影的投影面成倾斜位置时,其投影不反映实形。★增设一个与倾斜表面平行的辅助投影面。解决方法:★将倾斜部分向辅助投影面投射。VHPA斜视图是物体向不平行于基本投影面的平面投射所得的视图。6AA斜视图的画法画斜视图的注意事项:斜视图通常按向视图的配置形式配置。允许将斜视图旋转配置,但需在斜视图上方注明旋转符号。A斜视图只要求表达倾斜部分的局部形状。
