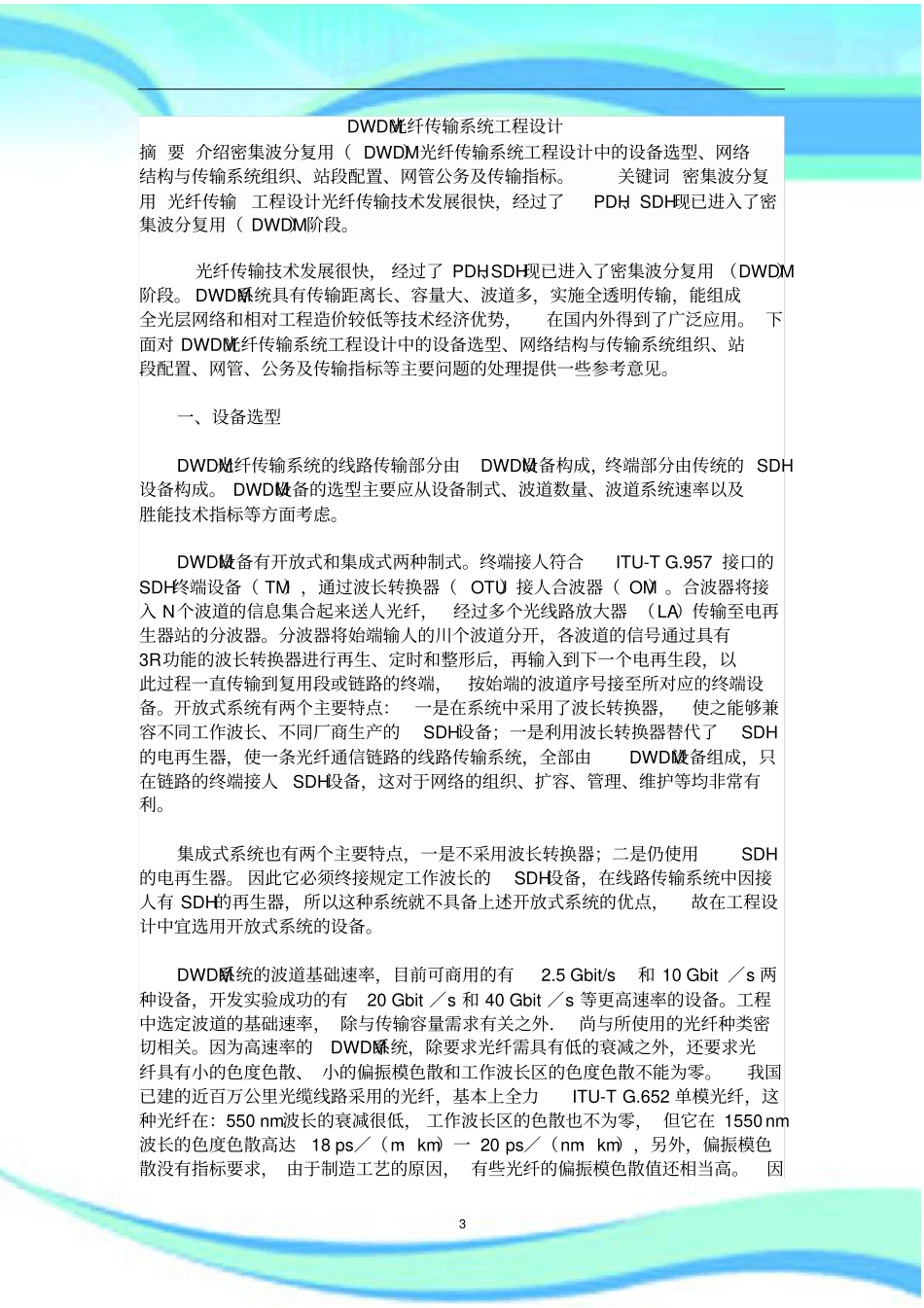

DWDM光纤传输系统工程设计2————————————————————————————————作者:————————————————————————————————日期:3DWDM光纤传输系统工程设计摘要介绍密集波分复用(DWDM)光纤传输系统工程设计中的设备选型、网络结构与传输系统组织、站段配置、网管公务及传输指标。关键词密集波分复用光纤传输工程设计光纤传输技术发展很快,经过了PDH、SDH现已进入了密集波分复用(DWDM)阶段。光纤传输技术发展很快,经过了PDH、SDH现已进入了密集波分复用(DWDM)阶段。DWDM系统具有传输距离长、容量大、波道多,实施全透明传输,能组成全光层网络和相对工程造价较低等技术经济优势,在国内外得到了广泛应用。下面对DWDM光纤传输系统工程设计中的设备选型、网络结构与传输系统组织、站段配置、网管、公务及传输指标等主要问题的处理提供一些参考意见。一、设备选型DWDM光纤传输系统的线路传输部分由DWDM设备构成,终端部分由传统的SDH设备构成。DWDM设备的选型主要应从设备制式、波道数量、波道系统速率以及胜能技术指标等方面考虑。DWDM设备有开放式和集成式两种制式。终端接人符合ITU-TG.957接口的SDH终端设备(TM),通过波长转换器(OTU)接人合波器(OM)。合波器将接入N个波道的信息集合起来送人光纤,经过多个光线路放大器(LA)传输至电再生器站的分波器。分波器将始端输人的川个波道分开,各波道的信号通过具有3R功能的波长转换器进行再生、定时和整形后,再输入到下一个电再生段,以此过程一直传输到复用段或链路的终端,按始端的波道序号接至所对应的终端设备。开放式系统有两个主要特点:一是在系统中采用了波长转换器,使之能够兼容不同工作波长、不同厂商生产的SDH设备;一是利用波长转换器替代了SDH的电再生器,使一条光纤通信链路的线路传输系统,全部由DWDM设备组成,只在链路的终端接人SDH设备,这对于网络的组织、扩容、管理、维护等均非常有利。集成式系统也有两个主要特点,一是不采用波长转换器;二是仍使用SDH的电再生器。因此它必须终接规定工作波长的SDH设备,在线路传输系统中因接人有SDH的再生器,所以这种系统就不具备上述开放式系统的优点,故在工程设计中宜选用开放式系统的设备。DWDM系统的波道基础速率,目前可商用的有2.5Gbit/s和10Gbit/s两种设备,开发实验成功的有20Gbit/s和40Gbit/s等更高速率的设备。工程中选定波道的基础速率,除与传输容量需求有关之外.尚与所使用的光纤种类密切相关。因为高速率的DWDM系统,除要求光纤需具有低的衰减之外,还要求光纤具有小的色度色散、小的偏振模色散和工作波长区的色度色散不能为零。我国已建的近百万公里光缆线路采用的光纤,基本上全力ITU-TG.652单模光纤,这种光纤在:550nm波长的衰减很低,工作波长区的色散也不为零,但它在1550nm波长的色度色散高达18ps/(m·km)一20ps/(nm·km),另外,偏振模色散没有指标要求,由于制造工艺的原因,有些光纤的偏振模色散值还相当高。因4此,G.652光纤适合传输波道基础速率为2.5Gbit/s的DWDM系统。如欲用来传输10Gbit/s的DWDM系统,则需采取色度色散补偿措施,另外,还需测试光纤的偏振模色散是否满足系统的指标要求。关于偏振模色散,目前尚无商用的补偿措施。在我国的光缆网中,有极少量的6,653色散位移单模光纤,这种光纤可以传输单波道时分复用的2.5Gbit/s、10Gbit/s系统。当用来传输多波道的波分复用系统时,由于光纤工作波长区的色度色散为零,会产生四波混频非线性影响,所以G.653光纤不适合用于光波道较多的DWDM系统。新建的光缆线路工程,已改用G.655非零色散位移单模光纤。这种光纤既保持了G.652、G.653光纤的优点,又克服了两种光纤的上述缺点,所以G.655光纤既适合传输波道基础速率为2.5Gbit/s。10Gbit/s的DWDM系统也适合传输高速率的时分复用系统。DWDM系统已有8波、16波和32波的商用设备,开发实验成功的已高达132波。DWDM系统中的光放大器,采取了增益自动控制措施,当系统中波道数量增减变化时,对整个系统和对已开通业务的波道均不产生影响。例如工程中采用了16波的DWDM系统...
