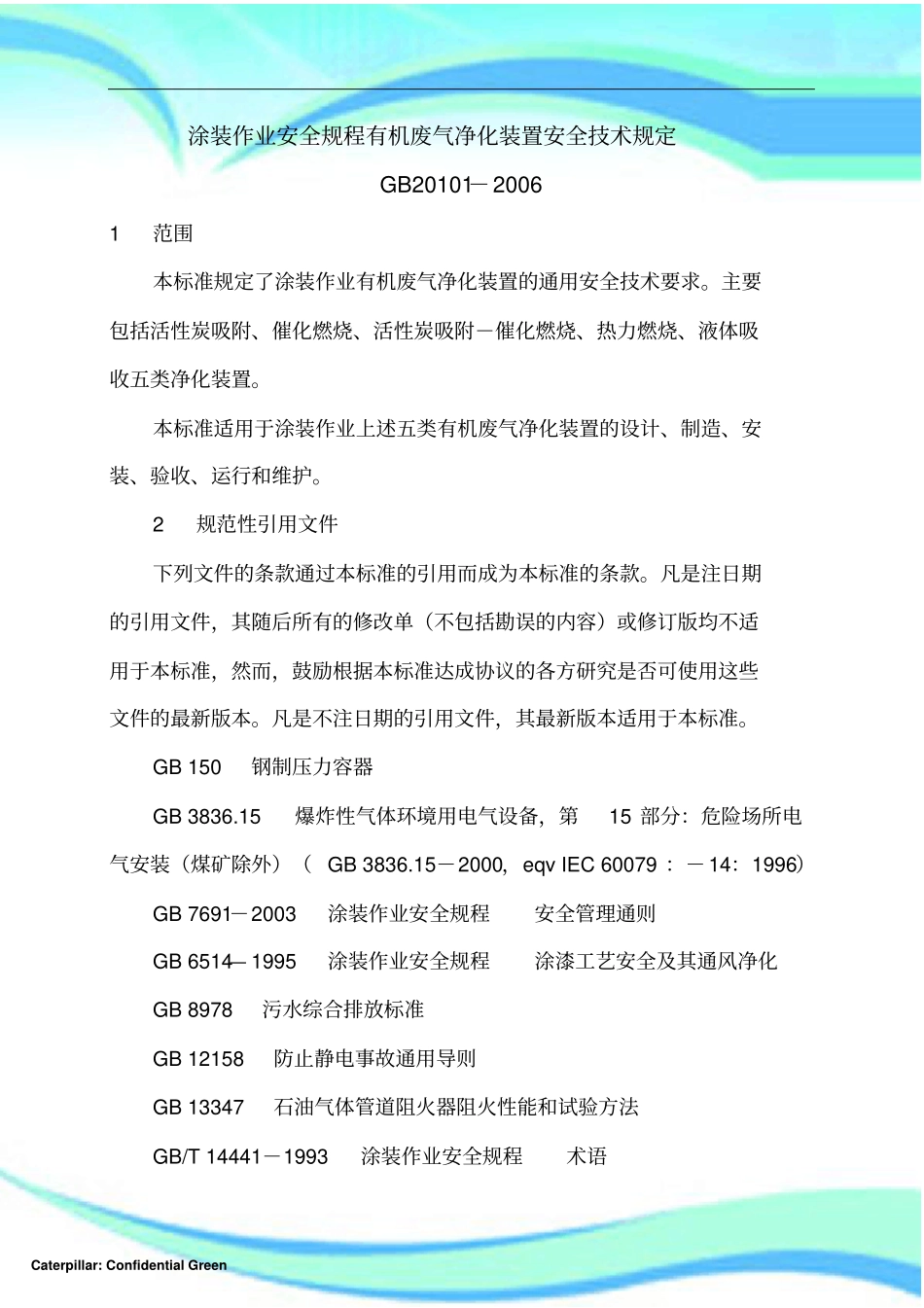

GB--涂装作业安全规程-有机废气净化装置安全技术规定2————————————————————————————————作者：————————————————————————————————日期：Caterpillar:ConfidentialGreen涂装作业安全规程有机废气净化装置安全技术规定GB20101－20061范围本标准规定了涂装作业有机废气净化装置的通用安全技术要求。主要包括活性炭吸附、催化燃烧、活性炭吸附－催化燃烧、热力燃烧、液体吸收五类净化装置。本标准适用于涂装作业上述五类有机废气净化装置的设计、制造、安装、验收、运行和维护。2规范性引用文件下列文件的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB150钢制压力容器GB3836.15爆炸性气体环境用电气设备，第15部分：危险场所电气安装（煤矿除外）（GB3836.15－2000，eqvIEC60079：－14：1996）GB7691－2003涂装作业安全规程安全管理通则GB6514—1995涂装作业安全规程涂漆工艺安全及其通风净化GB8978污水综合排放标准GB12158防止静电事故通用导则GB13347石油气体管道阻火器阻火性能和试验方法GB/T14441－1993涂装作业安全规程术语Caterpillar:ConfidentialGreenGB16297大气污染物综合排放标准GB18484危险废物焚烧污染控制标准GB18597危险废物贮存污染控制标准GB18598危险废物填埋污染控制标准GB18599一般工业固体废物贮存、处置场所污染控制标准GB50058爆炸和火灾危险环境电力装置设计规范GBJ87工业企业噪声控制设计规范GBJ140建筑灭火器配置设计规范3术语和定义GB/T14441－1993确立的以及下列术语和定义适用于本标准。3.1有机废气exhaustorganicgas涂装作业中产生的含有机化合物气体。3.2净化装置purificationequipment除去有机废气的装置。主要包括净化设备，辅助设备，过滤器，温度、浓度、压力、报警等检测仪器，阻火防爆及安全联锁等器件。3.3活性炭吸附activatedcarbonadsorption以活性炭为吸附剂，如颗粒状、蜂窝状或纤维状活性炭，吸附有机废气。3.4Caterpillar:ConfidentialGreen催化燃烧catalyticcombustion在一定温度下,有机废气通过催化剂的催化作用，进行充分氧化（燃烧）反应。3.5热力燃烧flamecombustion利用燃料燃烧产生的热量，将有机废气加热到着火温度，进行充分氧化（燃烧）反应。3.6液体吸收liquidabsorption采用适当的液体吸收剂，在气液相充分接触过程中，进行物理或化学吸收有机废气。4通用要求4.1涂装作业中产生的有机废气，使作业场所空气中有害物质的浓度超过GB6514－1995中第5.2.1条的规定时，应采取通风排毒措施。通风排气装置排出的有害物质浓度超过GB16297中规定的大气污染物排放限值时，应采取净化处理措施。4.2净化处理措施应根据涂装工艺条件和污染状况选择采用活性炭吸附、催化燃烧、热力燃烧或液体吸收等净化装置，净化后排入大气的污染物应符合GB16297中大气污染物排放限值的规定。4.3净化装置排出的废水应符合GB8978的有关规定。排出的废渣、固体废物，其贮存、填埋、焚烧应分别符合GB18597、GB18598、GB18484或GB18599的规定。Caterpillar:ConfidentialGreen4.4进入净化装置的有机废气的浓度应低于其爆炸极限下限的25%。4.5净化装置前应设置有机废气直接排空装置。当净化装置一旦发生故障或工作结束时，应能立即打开直接排空装置，使有机废气直接排空，以防有机气体积聚。4.6直接排空装置后、净化装置前，应设置去除悬浮物质、尘土等的过滤器。过滤器应设置压差计，当过滤器的阻力超过设定最大阻力时，或到清理日期时，应立即清理或更换过滤材料。4.7在过滤器后、净化装置前，应设置阻火器。阻火器的阻火性能应符合GB13347的规定。4.8设置在爆炸性气体环境的净化装置，应按GB50058的规定选用其电器设备及电控装置，其接线应符合GB3836.15中的有关规定。4.9净化装置中可能产生静电的管道和一切设备均应可靠接地，设置专用的静电接地体，其接地电阻值不大于100Ω...
