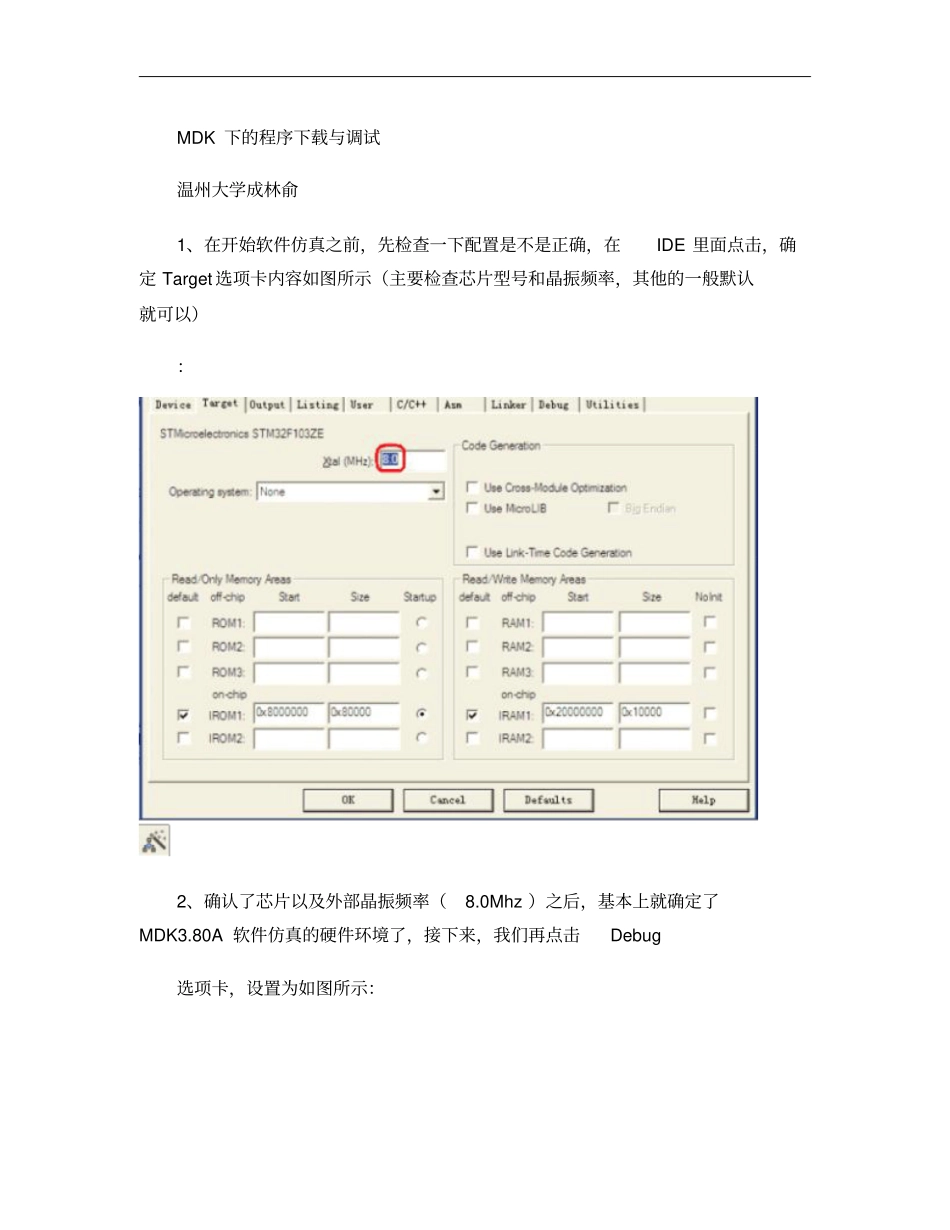

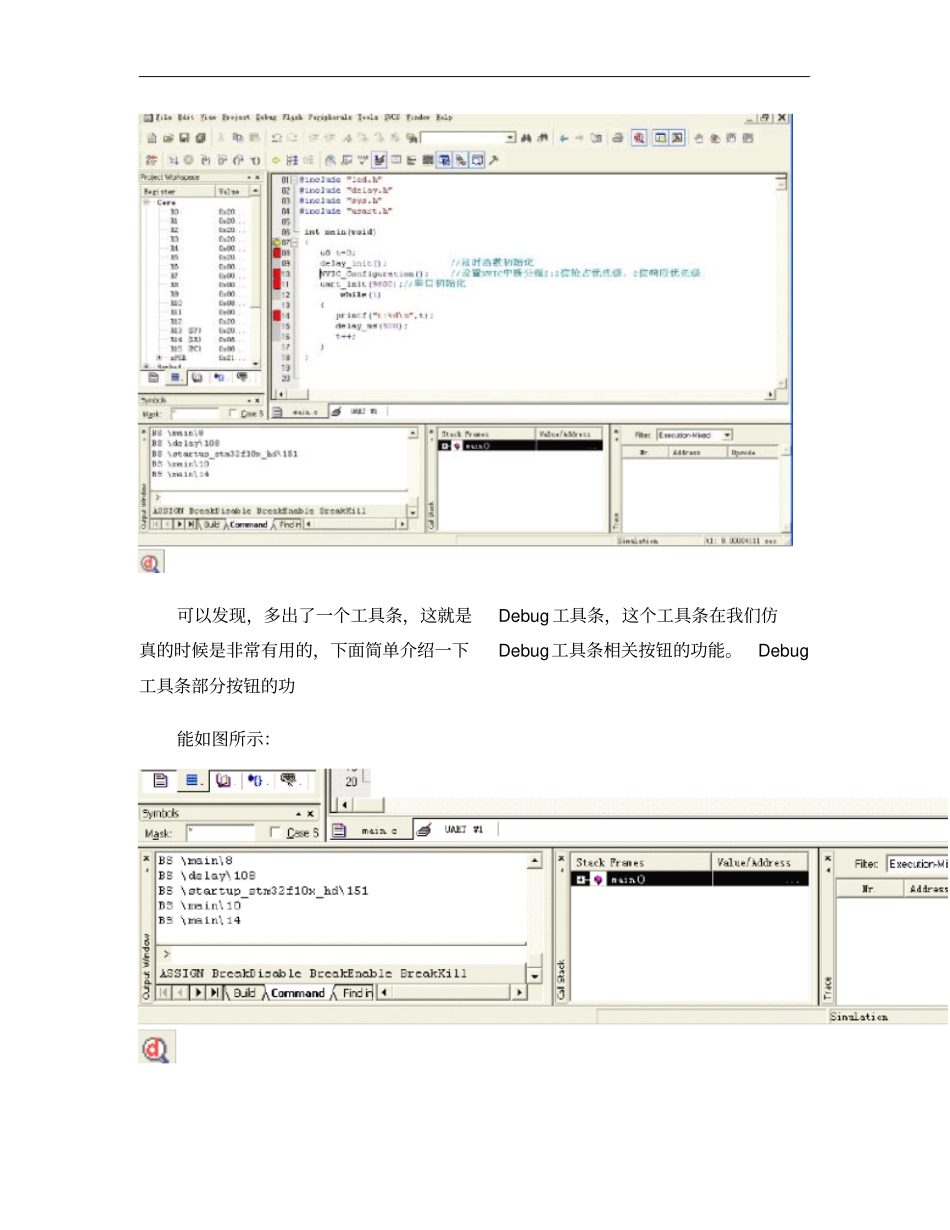

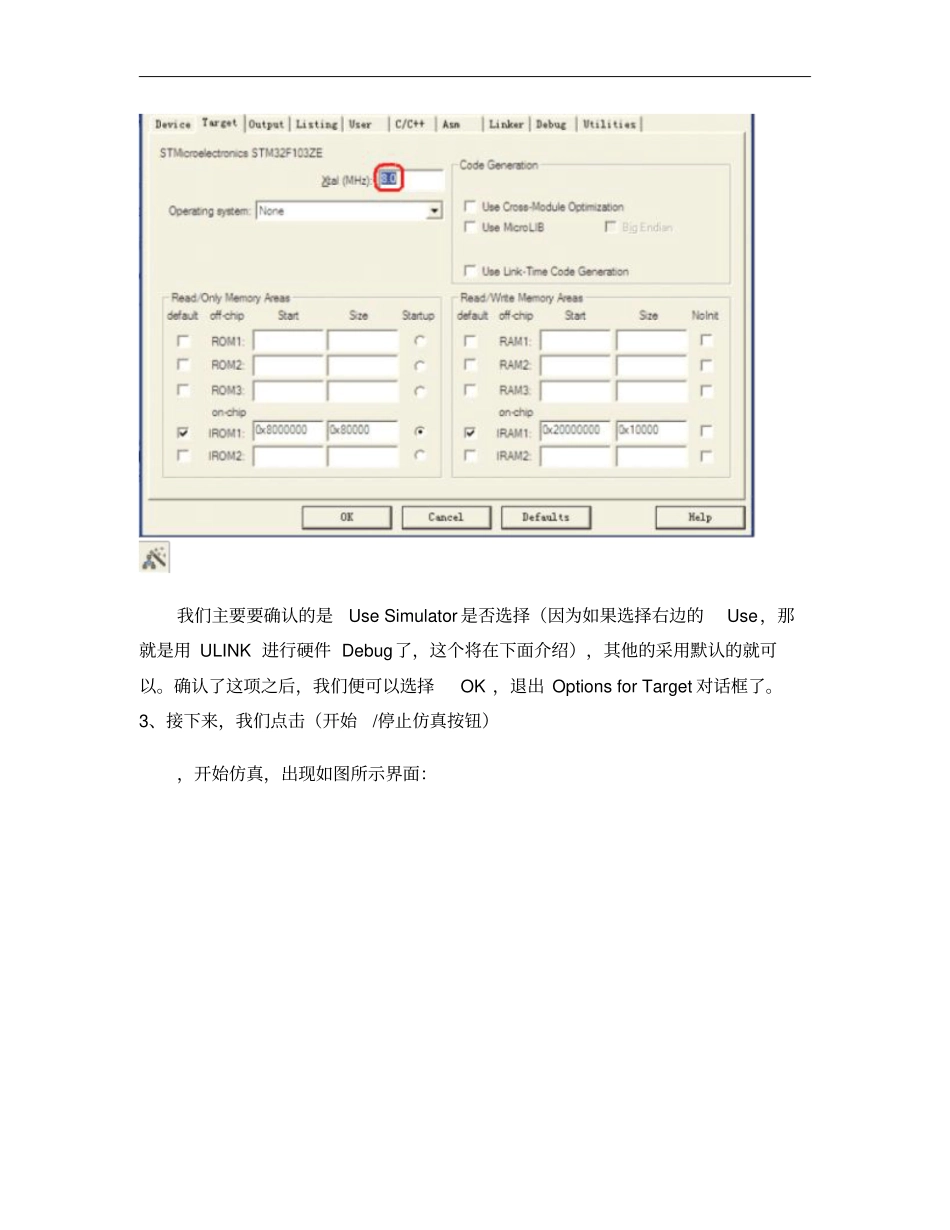

MDK下的程序下载与调试温州大学成林俞1、在开始软件仿真之前，先检查一下配置是不是正确，在IDE里面点击，确定Target选项卡内容如图所示（主要检查芯片型号和晶振频率，其他的一般默认就可以）：2、确认了芯片以及外部晶振频率（8.0Mhz）之后，基本上就确定了MDK3.80A软件仿真的硬件环境了，接下来，我们再点击Debug选项卡，设置为如图所示：我们主要要确认的是UseSimulator是否选择（因为如果选择右边的Use，那就是用ULINK进行硬件Debug了，这个将在下面介绍），其他的采用默认的就可以。确认了这项之后，我们便可以选择OK，退出OptionsforTarget对话框了。3、接下来，我们点击（开始/停止仿真按钮），开始仿真，出现如图所示界面：可以发现，多出了一个工具条，这就是Debug工具条，这个工具条在我们仿真的时候是非常有用的，下面简单介绍一下Debug工具条相关按钮的功能。Debug工具条部分按钮的功能如图所示：复位：其功能等同于硬件上按复位按钮。相当于实现了一次硬复位。按下该按钮之后，代码会重新从头开始执行。执行到断点处：该按钮用来快速执行到断点处，有时候你并不需要观看每步是怎么执行的，而是想快速的执行到程序的某个地方看结果，这个按钮就可以实现这样的功能，前提是你在查看的地方设置了断点。挂起：此按钮在程序一直执行的时候会变为有效，通过按该按钮，就可以使程序停止下来，进入到单步调试状态。执行进去：该按钮用来实现执行到某个函数里面去的功能，在没有函数的情况下，是等同于执行过去按钮的。执行过去：在碰到有函数的地方，通过该按钮就可以单步执行过这个函数，而不进入这个函数单步执行。执行出去：该按钮是在进入了函数单步调试的时候，有时候你可能不必再执行该函数的剩余部分了，通过该按钮就直接一步执行完函数余下的部分，并跳出函数，回到函数被调用的位置。执行到光标处：该按钮可以迅速的使程序运行到光标处，其实是挺像执行到断点处按钮功能，但是两者是有区别的，断点可以有多个，但是光标所在处只有一个。汇编窗口：通过该按钮，就可以查看汇编代码，这对分析程序很有用。观看变量/堆栈窗口：该按钮按下，会弹出一个显示变量的窗口，在里面可以查看各种你想要看的变量值，也是很常用的一个调试窗口。串口打印窗口：该按钮按下，会弹出一个类似串口调试助手界面的窗口，用来显示从串口打印出来的内容。内存查看窗口：该按钮按下，会弹出一个内存查看窗口，可以在里面输入你要查看的内存地址，然后观察这一片内存的变化情况。是很常用的一个调试窗口性能分析窗口：按下该按钮，会弹出一个观看各个函数执行时间和所占百分比的窗口，用来分析函数的性能是比较有用的。逻辑分析窗口：按下该按钮会弹出一个逻辑分析窗口，通过SETUP按钮新建一些IO口，就可以观察这些IO口的电平变化情况，以多种形式显示出来，比较直观。Debug工具条上的其他几个按钮用的比较少，我们这里就不介绍了。以上介绍的是比较常用的，当然也不是每次都用得着这么多，具体看你程序调试的时候有没有必要观看这些东西，来决定要不要看。这样，我们在上面的仿真界面里面选内存查看窗口、串口打印窗口。然后调节一下这两个窗口的位置，如图所示：我们把光标放到main.c的09行的空白处，然后双击鼠标左键，可以看到在09行的左边出现了一个红框，即表示设置了一个断点（也可以通过鼠标右键弹出菜单来加入），再次双击则取消）。然后我们点击，执行到该断点处，如图所示：我们现在先不忙着往下执行，点击菜单栏的Peripherals->USARTs->USART1。可以看到，有很多外设可以查看，这里我们查看的是串口1的情况。如图所示：单击USART1后会在IDE之外出现一个如图所示的界面：图3.4.8（a）是STM32的串口1的默认设置状态，从中可以看到所有与串口相关的寄存器全部在这上面表示出来了，而且有当前串口的波特率等信息的显示。我们接着单击一下，执行完串口初始化函数，得到了如图所示的串口信息。大家可以对比一下这两个图的区别，就知道在uart_init(9600;这个函数里面大概执行了哪些操作。通过图（b），我们可以查看串口1的各个寄存器设置状态，从而判断我们写的代码是否有问题，只有这...
