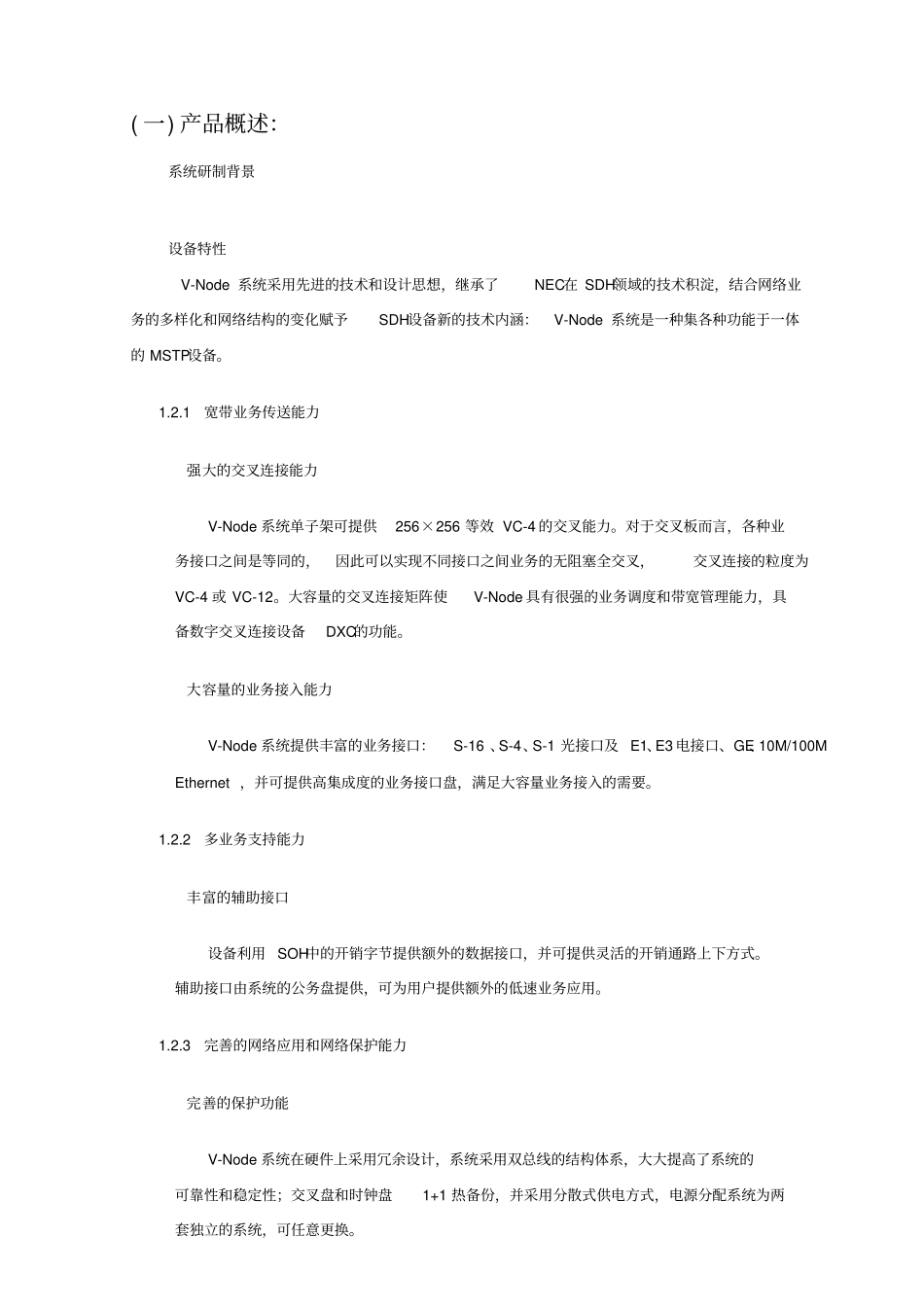

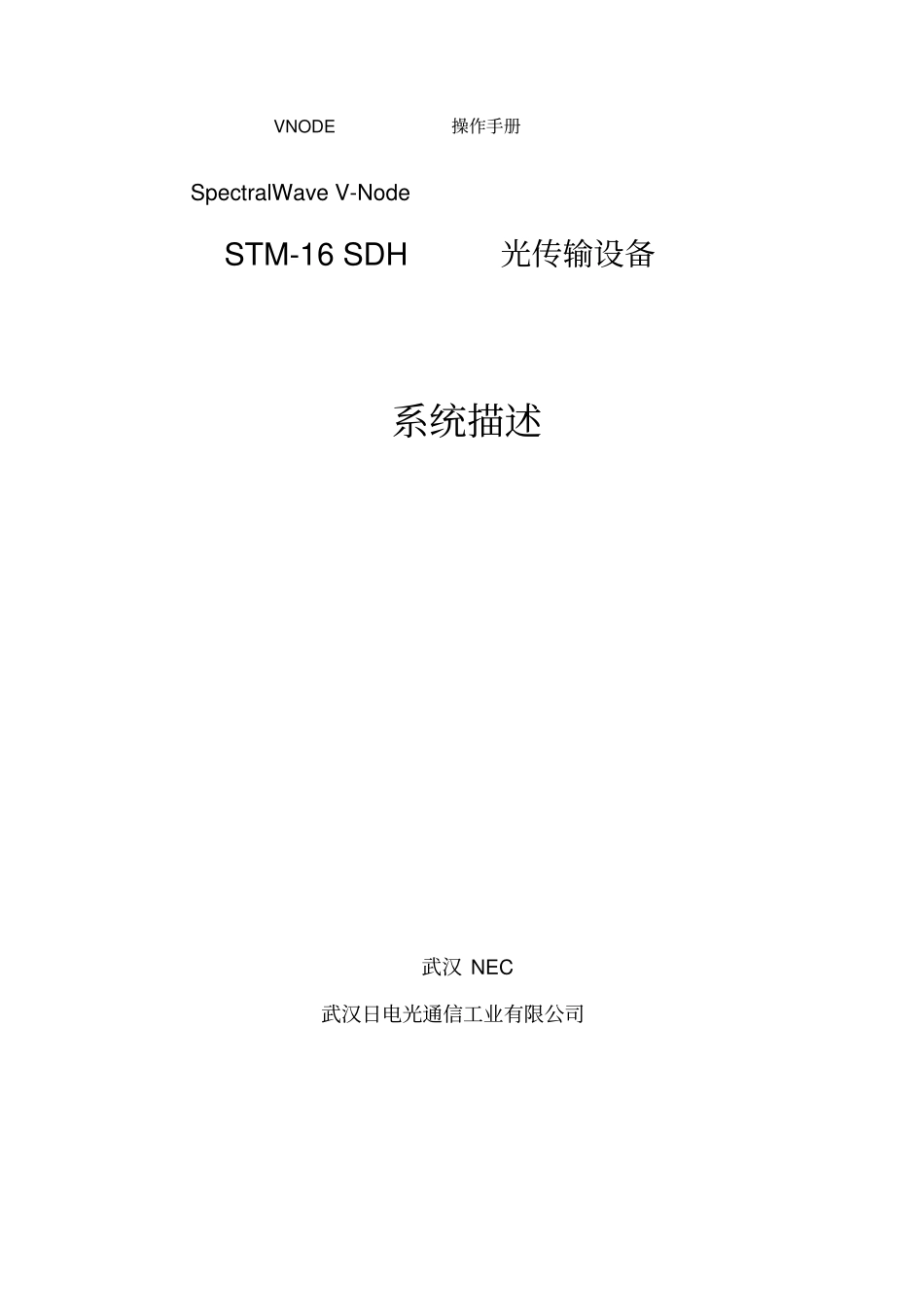

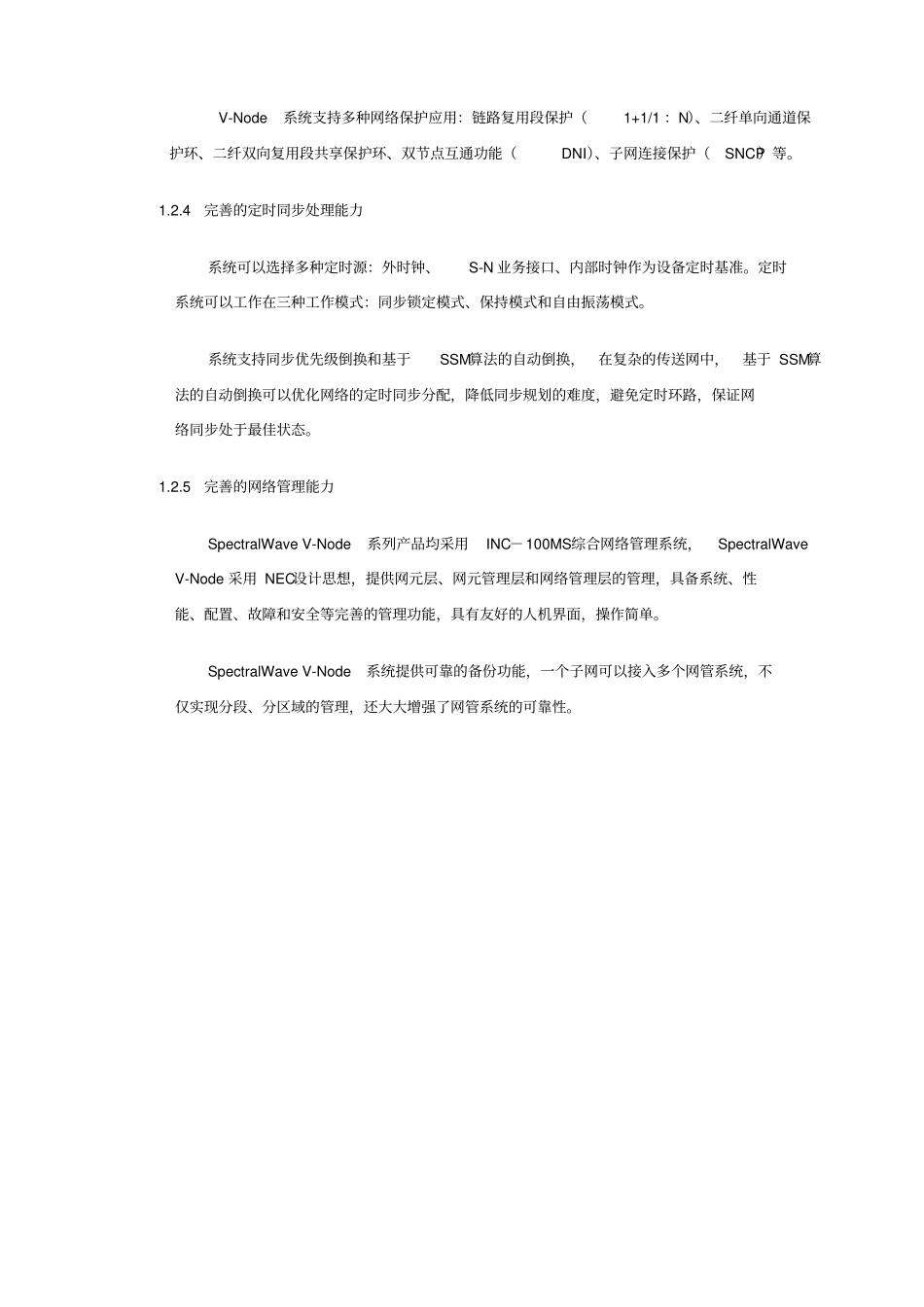

VNODE操作手册SpectralWaveV-NodeSTM-16SDH光传输设备系统描述武汉NEC武汉日电光通信工业有限公司(一)产品概述：系统研制背景设备特性V-Node系统采用先进的技术和设计思想，继承了NEC在SDH领域的技术积淀，结合网络业务的多样化和网络结构的变化赋予SDH设备新的技术内涵：V-Node系统是一种集各种功能于一体的MSTP设备。1.2.1宽带业务传送能力强大的交叉连接能力V-Node系统单子架可提供256×256等效VC-4的交叉能力。对于交叉板而言，各种业务接口之间是等同的，因此可以实现不同接口之间业务的无阻塞全交叉，交叉连接的粒度为VC-4或VC-12。大容量的交叉连接矩阵使V-Node具有很强的业务调度和带宽管理能力，具备数字交叉连接设备DXC的功能。大容量的业务接入能力V-Node系统提供丰富的业务接口：S-16、S-4、S-1光接口及E1、E3电接口、GE、10M/100MEthernet，并可提供高集成度的业务接口盘，满足大容量业务接入的需要。1.2.2多业务支持能力丰富的辅助接口设备利用SOH中的开销字节提供额外的数据接口，并可提供灵活的开销通路上下方式。辅助接口由系统的公务盘提供，可为用户提供额外的低速业务应用。1.2.3完善的网络应用和网络保护能力完善的保护功能V-Node系统在硬件上采用冗余设计，系统采用双总线的结构体系，大大提高了系统的可靠性和稳定性；交叉盘和时钟盘1+1热备份，并采用分散式供电方式，电源分配系统为两套独立的系统，可任意更换。V-Node系统支持多种网络保护应用：链路复用段保护（1+1/1：N）、二纤单向通道保护环、二纤双向复用段共享保护环、双节点互通功能（DNI）、子网连接保护（SNCP）等。1.2.4完善的定时同步处理能力系统可以选择多种定时源：外时钟、S-N业务接口、内部时钟作为设备定时基准。定时系统可以工作在三种工作模式：同步锁定模式、保持模式和自由振荡模式。系统支持同步优先级倒换和基于SSM算法的自动倒换，在复杂的传送网中，基于SSM算法的自动倒换可以优化网络的定时同步分配，降低同步规划的难度，避免定时环路，保证网络同步处于最佳状态。1.2.5完善的网络管理能力SpectralWaveV-Node系列产品均采用INC－100MS综合网络管理系统，SpectralWaveV-Node采用NEC设计思想，提供网元层、网元管理层和网络管理层的管理，具备系统、性能、配置、故障和安全等完善的管理功能，具有友好的人机界面，操作简单。SpectralWaveV-Node系统提供可靠的备份功能，一个子网可以接入多个网管系统，不仅实现分段、分区域的管理，还大大增强了网管系统的可靠性。2.设计依据与执行标准GB/T16814-1997同步数字体系（SDH）光缆线路系统测试方法YD/T767-1995同步数字系列设备和系统的光接口技术要求YD/T877-1996同步数字体系（SDH）复用节点和系统的电接口技术要求YD/T900-1997SDH设备技术要求-时钟YD/T1022-1999同步数字体系（SDH）设备功能要求YDN099-1998光同步传送网技术体制（暂行规定）YD/T1238-2002基于SDH的多业务传送节点技术要求IEEE弹性分组环访问模式和物理层规范IEEE（1998）介质访问控制（MAC）桥协议IEEE（1998）虚拟桥局域网IEEE（2000）带碰撞检测的载波监听多重访问方式及物理层定义IETFRFC1661（1994）点到点协议（PPP）IETFRFC1662（1994）类似HDLC帧中的端对端协议IETFRFC1990（1996）PPP多链路协议IETFRFC2615（1999）在SONET/SDH上的PPPITU-T（2000）单信道STM-64,STM-256和其他带有光纤放大器SDH系统的光学接口ITU-T（2001）系列数字接口的物理/电特性ITU-T（1998）用于1544、6312、2048、8448和44736kbit/s速率系列级的同步帧结构ITU-T（2001）通用成帧规程ITU-T（2001）链路容量调整方案ITU-T（2000）同步数字系列（SDH）的网络结点接口ITU-T（2001）同步数字体系（SDH）——从网元考虑的双向性能监测ITU-T同步数字系列（SDH）复用设备的有关建议的组成ITU-T同步数字系列(SDH)复用设备有关类型和一般性能ITU-T（2000）SDH设备功能块的特性ITU-T（1999）SDH管理ITU-T以同步数字系列(SDH)为基础的传送网的体系ITU-T同步数字系列（SDH）设备从时钟（SEC）的特性ITU-T（2000）基于同步数字体系（SDH）的数字网中抖动和漂动的控制ITU-T以同步数字系列(SDH)...
