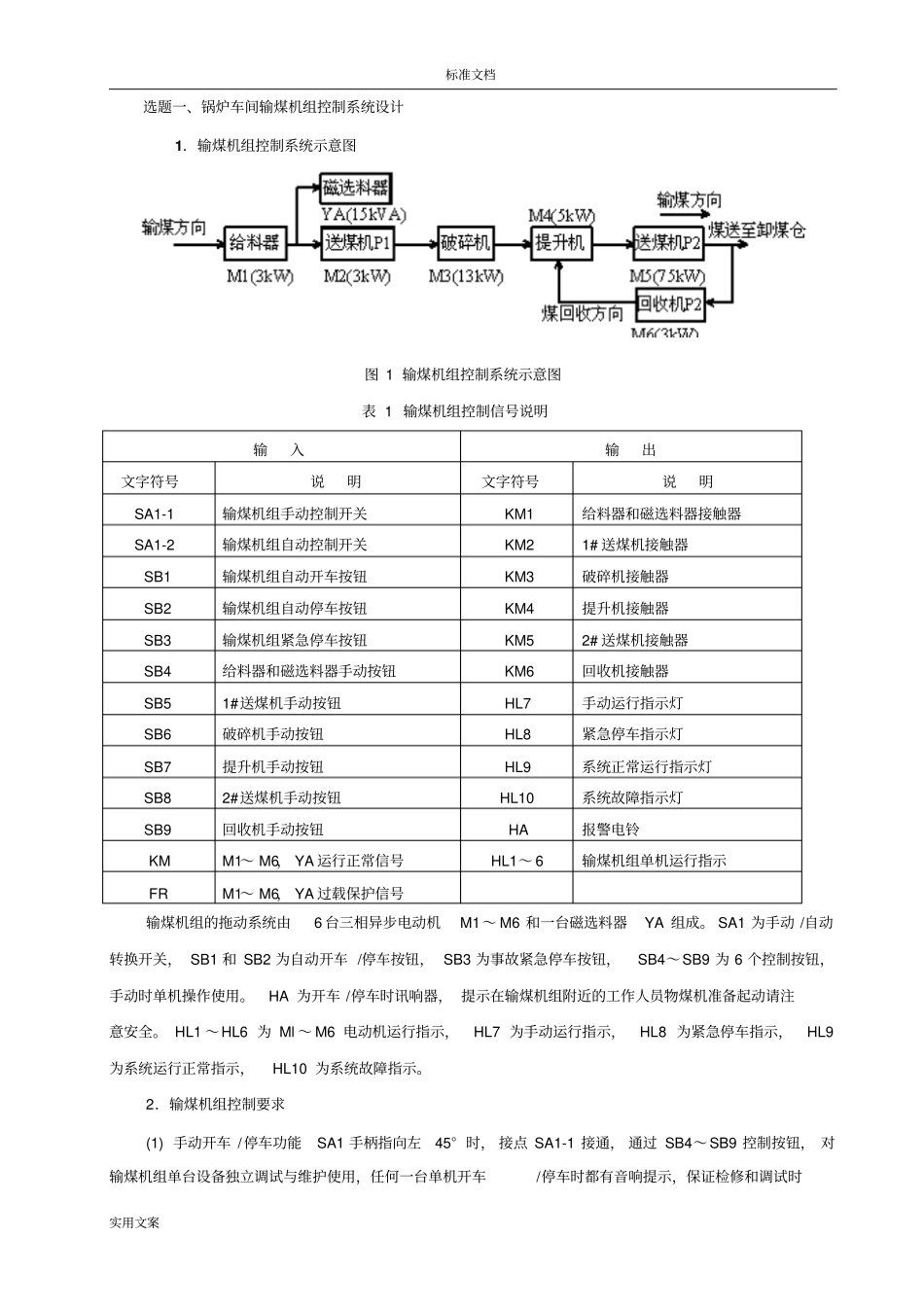

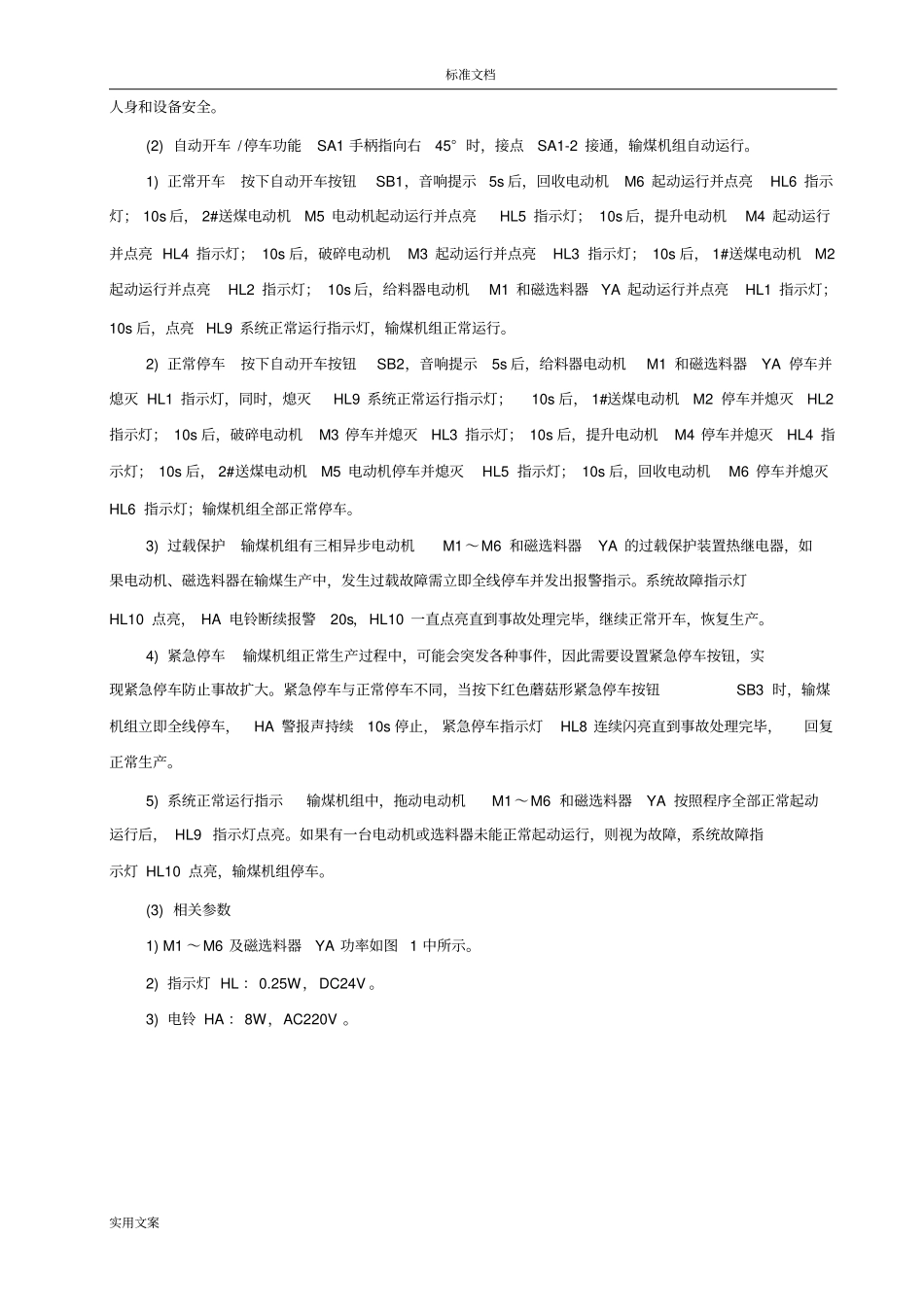

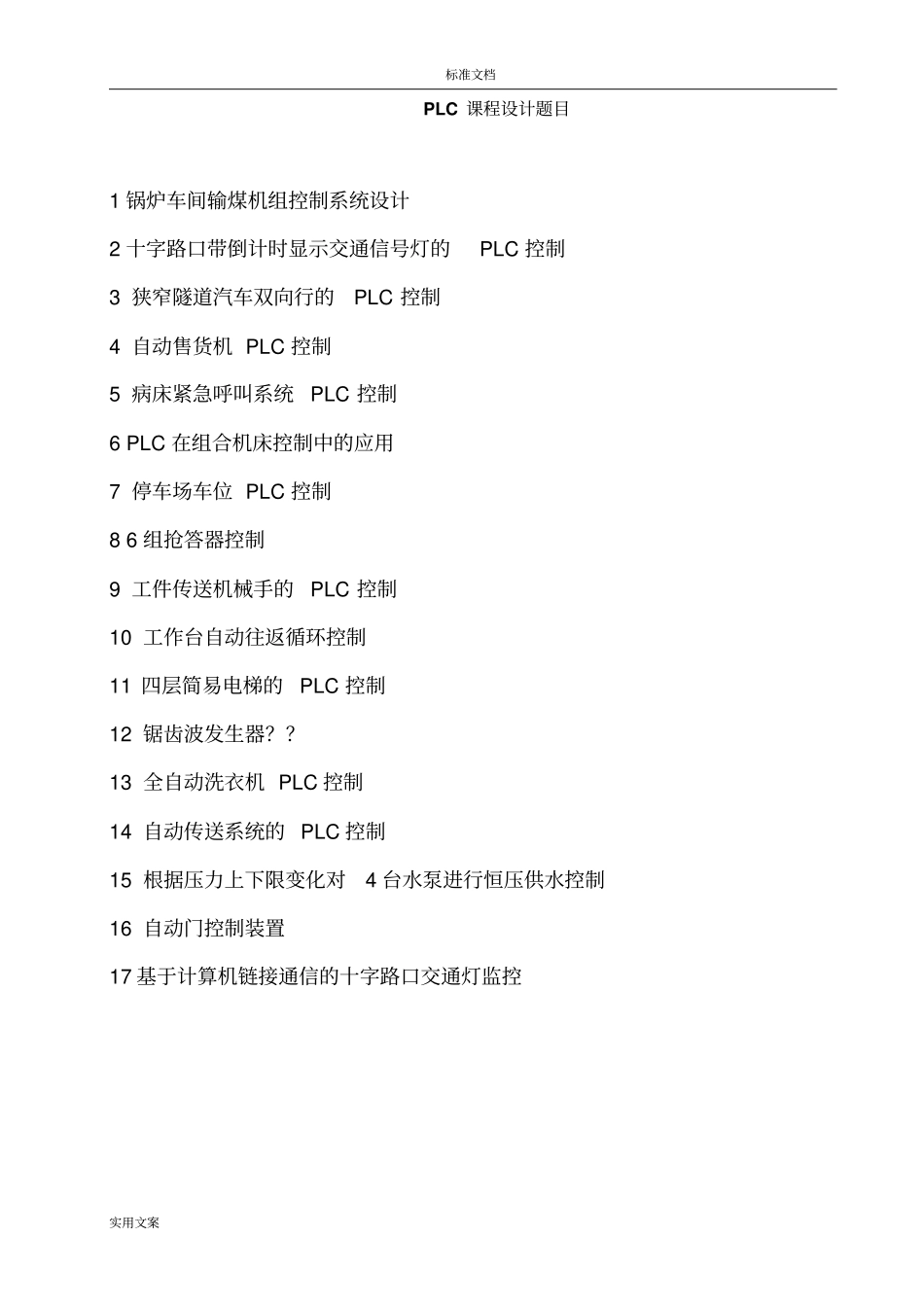

标准文档实用文案PLC课程设计题目1锅炉车间输煤机组控制系统设计2十字路口带倒计时显示交通信号灯的PLC控制3狭窄隧道汽车双向行的PLC控制4自动售货机PLC控制5病床紧急呼叫系统PLC控制6PLC在组合机床控制中的应用7停车场车位PLC控制86组抢答器控制9工件传送机械手的PLC控制10工作台自动往返循环控制11四层简易电梯的PLC控制12锯齿波发生器？？13全自动洗衣机PLC控制14自动传送系统的PLC控制15根据压力上下限变化对4台水泵进行恒压供水控制16自动门控制装置17基于计算机链接通信的十字路口交通灯监控标准文档实用文案选题一、锅炉车间输煤机组控制系统设计1．输煤机组控制系统示意图图1输煤机组控制系统示意图表1输煤机组控制信号说明输入输出文字符号说明文字符号说明SA1-1输煤机组手动控制开关KM1给料器和磁选料器接触器SA1-2输煤机组自动控制开关KM21#送煤机接触器SB1输煤机组自动开车按钮KM3破碎机接触器SB2输煤机组自动停车按钮KM4提升机接触器SB3输煤机组紧急停车按钮KM52#送煤机接触器SB4给料器和磁选料器手动按钮KM6回收机接触器SB51#送煤机手动按钮HL7手动运行指示灯SB6破碎机手动按钮HL8紧急停车指示灯SB7提升机手动按钮HL9系统正常运行指示灯SB82#送煤机手动按钮HL10系统故障指示灯SB9回收机手动按钮HA报警电铃KMM1～M6，YA运行正常信号HL1～6输煤机组单机运行指示FRM1～M6，YA过载保护信号输煤机组的拖动系统由6台三相异步电动机M1～M6和一台磁选料器YA组成。SA1为手动/自动转换开关，SB1和SB2为自动开车/停车按钮，SB3为事故紧急停车按钮，SB4～SB9为6个控制按钮，手动时单机操作使用。HA为开车/停车时讯响器，提示在输煤机组附近的工作人员物煤机准备起动请注意安全。HL1～HL6为Ml～M6电动机运行指示，HL7为手动运行指示，HL8为紧急停车指示，HL9为系统运行正常指示，HL10为系统故障指示。2．输煤机组控制要求(1)手动开车/停车功能SA1手柄指向左45°时，接点SA1-1接通，通过SB4～SB9控制按钮，对输煤机组单台设备独立调试与维护使用，任何一台单机开车/停车时都有音响提示，保证检修和调试时标准文档实用文案人身和设备安全。(2)自动开车/停车功能SA1手柄指向右45°时，接点SA1-2接通，输煤机组自动运行。1)正常开车按下自动开车按钮SB1，音响提示5s后，回收电动机M6起动运行并点亮HL6指示灯；10s后，2#送煤电动机M5电动机起动运行并点亮HL5指示灯；10s后，提升电动机M4起动运行并点亮HL4指示灯；10s后，破碎电动机M3起动运行并点亮HL3指示灯；10s后，1#送煤电动机M2起动运行并点亮HL2指示灯；10s后，给料器电动机M1和磁选料器YA起动运行并点亮HL1指示灯；10s后，点亮HL9系统正常运行指示灯，输煤机组正常运行。2)正常停车按下自动开车按钮SB2，音响提示5s后，给料器电动机M1和磁选料器YA停车并熄灭HL1指示灯，同时，熄灭HL9系统正常运行指示灯；10s后，1#送煤电动机M2停车并熄灭HL2指示灯；10s后，破碎电动机M3停车并熄灭HL3指示灯；10s后，提升电动机M4停车并熄灭HL4指示灯；10s后，2#送煤电动机M5电动机停车并熄灭HL5指示灯；10s后，回收电动机M6停车并熄灭HL6指示灯；输煤机组全部正常停车。3)过载保护输煤机组有三相异步电动机M1～M6和磁选料器YA的过载保护装置热继电器，如果电动机、磁选料器在输煤生产中，发生过载故障需立即全线停车并发出报警指示。系统故障指示灯HL10点亮，HA电铃断续报警20s，HL10一直点亮直到事故处理完毕，继续正常开车，恢复生产。4)紧急停车输煤机组正常生产过程中，可能会突发各种事件，因此需要设置紧急停车按钮，实现紧急停车防止事故扩大。紧急停车与正常停车不同，当按下红色蘑菇形紧急停车按钮SB3时，输煤机组立即全线停车，HA警报声持续10s停止，紧急停车指示灯HL8连续闪亮直到事故处理完毕，回复正常生产。5)系统正常运行指示输煤机组中，拖动电动机M1～M6和磁选料器YA按照程序全部正常起动运行后，HL9指示灯点亮。如果有一台电动机或选料器未能正常起动运行，则视为故障，系统故障指示灯HL10点亮，输煤机组停车。(3)相关参数1)M1～M6及磁选料器YA功率如图1中所示。2)指示灯HL：0.25W，DC24V。3)电铃HA：8W，AC220V。标准文档...
